本實用新型涉及屋面板，尤其涉及一種屋面板天溝收口防水結構以及屋面板系統。

背景技術：

壓型金屬屋面系統因其輕質、高強、美觀、施工方便等特點在機場、體育場館、會展中心、工業廠房、倉儲、鐵路站臺雨棚、鐵路站房屋面等大型工程中大量運用。但因抗風揭能力不夠，金屬屋面被風揭落的現象頻有發生，金屬屋面滲水的現象也頻有發生。

目前金屬屋面系統檐口天溝收邊處，通常在天溝與屋面板之間(長度方向)會設置通長金屬材質滴水片、滴水片與天溝之間通過鉚釘連接。鉚釘連接點之間由于存在縫隙，在大風天氣下，屋面板內與外存在較大壓差造成滴水片震動，進而引起鉚釘的震動，影響連接的可靠性。另外由于鉚釘外漏，長期處于潮濕環境下、易生銹腐蝕，影響連接的可靠性。

技術實現要素：

本實用新型的目的在于提供一種屋面板天溝收口防水結構，旨在用于解決現有的屋面板系統中天溝處容易滲水，進而影響天溝與屋面板之間連接穩定性的問題。

本實用新型是這樣實現的：

本實用新型實施例提供一種屋面板天溝收口防水結構，包括屋面板以及設置于所述屋面板的檐口下方的天溝翻邊，且兩者之間具有連接縫，還包括滴水片以及彈性片，所述滴水片具有豎直向下的延伸部以及沿所述屋面板延伸的連接部，所述延伸部位于所述天溝翻邊的外側，所述連接部伸入所述連接縫內且與所述屋面板的下表面固定連接，所述彈性片夾設于所述天溝翻邊與所述延伸部之間，所述滴水片與所述延伸部配合封堵所述連接縫，且所述彈性片固定于所述天溝翻邊上。

進一步地，所述天溝翻邊的端部具有與所述屋面板相對設置的連接板以及于所述連接板靠近所述延伸部的端部向下延伸的抵靠板，所述抵靠板與所述延伸部相對設置，且所述彈性片一部分夾設于所述抵靠板與所述延伸部之間，另一部分延伸至所述連接板上貼合，且兩者之間鉚接。

進一步地，所述彈性片夾設于所述抵靠板與所述延伸部之間的部分向上彎折成U形結構，所述U形結構的其中一側與所述延伸部貼合，另外一側貼合于所述抵靠板上，所述U形結構的兩側相對設置且具有間隙。

進一步地，所述連接部與所述屋面板之間通過若干鉚釘連接，各所述鉚釘均由所述屋面板的內側連接至所述連接縫。

進一步地，所述屋面板內側設置封堵所述檐口的堵頭，各所述鉚釘均位于堵頭的內側。

進一步地，于所述延伸部的底端設置有向上延伸的倒扣，所述倒扣位于所述彈性片的下方。

進一步地，于所述滴水片的外表面上涂設有保護層。

進一步地，所述延伸部凸出所述彈性片的下端且所述延伸部的底端靠近所述天溝的底面。

進一步地，所述延伸部的上端與所述屋面板的下表面接觸，兩者在接觸位置處形成拐角，于所述拐角朝向所述檐口的一側填塞有密封層。

本實用新型實施例還提供一種屋面板系統，包括上述的屋面板天溝收口防水結構。

本實用新型具有以下有益效果：

本實用新型的防水結構中，屋面板與天溝翻邊的上端之間具有連接縫，滴水片一部分沿屋面板的下表面延伸設置，一部分由屋面板的下表面向下延伸設置，同時在天溝翻邊與延伸部之間夾設有彈性片，從而可以形成了對上述連接縫的封堵。在上述結構中，滴水片的連接部伸入連接縫內，其與屋面板下表面之間具有較大的連接面積，雨水由此滲入的難度非常大，同時可以起到保護滴水片與屋面板之間連接件的作用，其不會受潮腐蝕，保證滴水片與屋面板之間連接的穩定性，而在延伸部與天溝翻邊之間通過夾緊彈性片，彈性片具有較好的彈性性能，會自動適應滴水片與天溝連接縫隙變形、阻止空氣流動，對此防水結構在該處也具有較好的防水性能，結構穩定性高，進而可以保證屋面板系統的使用壽命。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。

圖1為本實用新型實施例提供的屋面板天溝收口防水結構的結構示意圖；

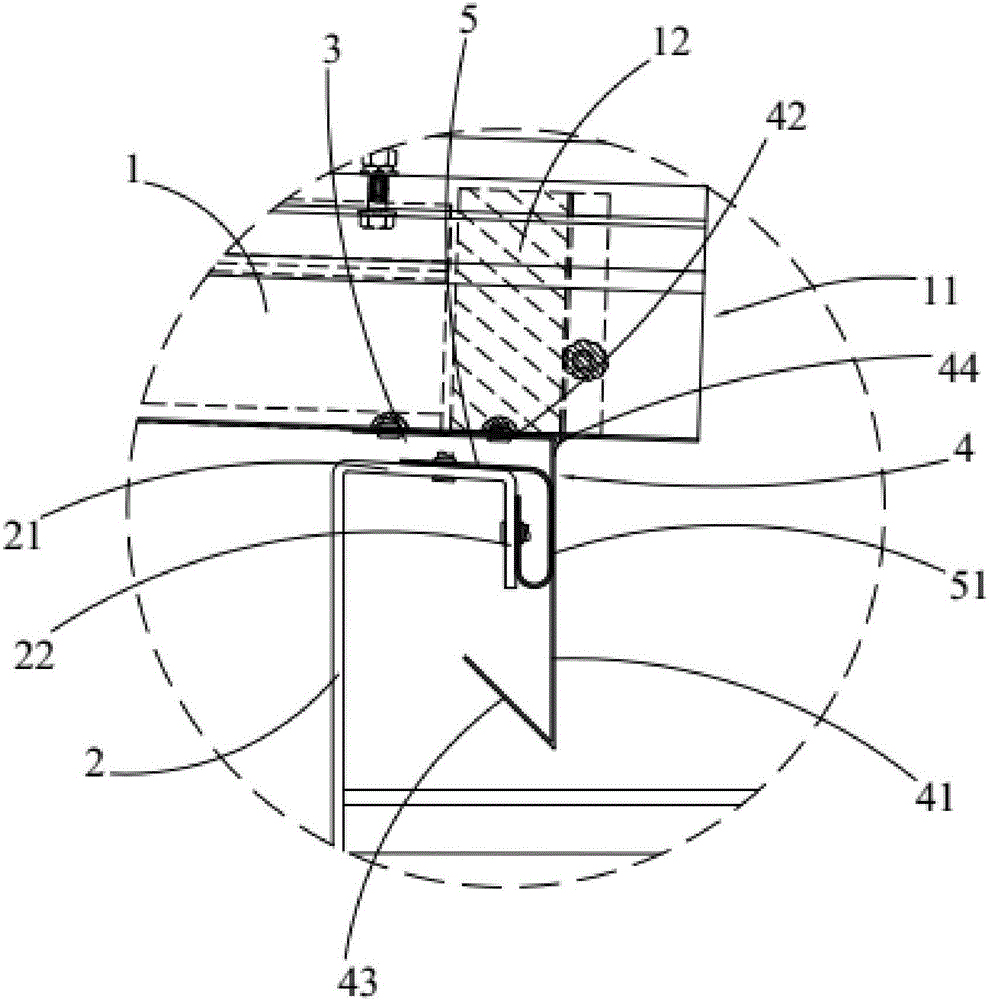

圖2為圖1中A處放大圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

參見圖1以及圖2，本實用新型實施例提供一種屋面板1天溝收口防水結構，其主要應用于屋面板1的檐口11與天溝處，包括有屋面板1以及天溝翻邊2，天溝翻邊2位于屋面板1的下方且靠近其檐口11位置，天溝翻邊2的上端與屋面板1的下表面之間具有連接縫3，防水結構還包括有滴水片4以及彈性片5，滴水片4與彈性片5配合可以形成對上述連接縫3的封堵，具體為滴水片4包括延伸部41以及連接部42兩部分結構，延伸部41位于天溝翻邊2靠近屋面板1檐口11的一側，其由屋面板1的下表面豎直向下延伸形成，而連接部42則沿屋面板1的下表面延伸形成，其與屋面板1的下表面貼合且伸入屋面板1與天溝翻邊2之間的連接縫3內，當然滴水片4的延伸部41與連接部42為一體形成，兩者為L字形彎折結構，其通過連接部42與屋面板1下表面之間的固定連接安裝于屋面板1上，而彈性片5則是夾設于天溝翻邊2與延伸部41之間，其一側與天溝翻邊2貼合，一側與延伸部41貼合，對此通過彈性片5與延伸部41的圍合作用形成對上述連接縫3的封堵，另外彈性片5固定于天溝翻邊2上。本實用新型中，彈性片5與滴水片4均為通長結構，對應屋面板1與天溝翻邊2之間的連接縫3，當有雨水時，由于滴水片4的連接部42貼合屋面板1的下表面，兩者之間具有較大的接觸面積，雨水難以由此向連接縫3一側滲透，且由于連接部42伸入連接縫3內，則雨水難以對其與屋面板1之間的連接件形成腐蝕，滴水片4與屋面板1之間的連接比較穩定，另外由于滴水片4的延伸部41形成阻擋，大部分雨水可沿延伸部41流落至天溝的底面上，而即使有少部分雨水進入其內側時，在彈性片5的封堵作用下也可以形成很好的防水效果。彈性片5采用塑性材料制成，其自身具有一定的彈性，會自動適應滴水片4與天溝連接縫3隙變形、阻止空氣流動，具有防風性能，而且還可以有效避免因風力對延伸部41的作用而導致連接部42與屋面板1之間連接穩定性的影響，保證結構的穩定性。

具體參見圖2，優化上述實施例，對天溝翻邊2進行彎折延伸，從而使得天溝翻邊2朝向延伸部41的端部處形成有連接板21與抵靠板22，連接板21與屋面板1相對設置且向延伸部41伸展，而抵靠板22則是由連接板21靠近延伸部41的端部向下延伸形成，抵靠板22與滴水片4的延伸部41相對設置，針對這種結構，將彈性片5進行彎折，其一部分夾設于抵靠板22與延伸部41之間，而另一部分則延伸至連接板21的上表面上，其與連接板21貼合且采用鉚接固定。本實施例中，將天溝翻邊2進行彎折處理，使得其上端近似呈倒U字形，彈性片5一部分結構與抵靠板22貼合，一部分結構與連接板21貼合，從而使得彈性片5與天溝翻邊2之間連接貼合均比較緊密，能夠有效避免彈性片5與天溝翻邊2產生空氣流動。

繼續優化上述實施例，彈性片5夾設于抵靠板22與延伸部41之間的部分結構向上彎折形成U形結構51，該U形結構51的其中一側與延伸部41貼合，另外一側貼合于抵靠板22上，U形結構51的兩側相對設置且具有間隙。本實施例中，彈性片5在上述彎折結構的基礎上對其夾設于抵靠板22與延伸部41之間的結構繼續進行彎折處理，彎折后形成的U形結構51兩側分別貼合抵靠板22與延伸部41，由于兩側結構之間具有間隙，即互不接觸，從而可以增強彈性片5夾設于抵靠板22與延伸部41之間的彈性，可以進一步提高防水結構的自適應能力，防風性能更好，同時能夠削弱風力對延伸部41產生的震動，保證連接部42與屋面板1之間的連接穩定性。另外一方面，抵靠板22與和其貼合的彈性片5部分也采用鉚接，彈性片5的U形結構51的兩側之間的間隙，可使得鉚釘能夠依次穿過抵靠板22與彈性片5且不與延伸部41接觸，而延伸部41上也無需開孔采用連接件與彈性片5連接，可以有效保證滴水片4于延伸部41處的防水性能，同時在彈性片5的U形結構51較強彈性的作用下，彈性片5可以穩定抵頂于延伸部41上。在上述結構中，彈性片5與天溝翻邊2之間具有兩處鉚釘連接結構，且均沒有直接暴露于雨天環境下，鉚釘不會受潮濕環境腐蝕松動，連接穩定性高。

進一步地，連接部42與屋面板1之間通過若干鉚釘連接，各鉚釘均由屋面板1的內側連接至連接縫3內。本實施例公開了滴水片4與屋面板1之間的鉚接結構，鉚釘一端位于屋面板1內側，一端位于連接縫3內，正常情況下均不會受到雨水腐蝕，而一般地在屋面板1內側還均設置有堵頭12，通過堵頭12來封堵屋面板1的檐口11，雨水難以經檐口11進入屋面板1的內側，即屋面板1的內側為一個較為密閉的空間，將各鉚釘設置于堵頭12內側，即可保證鉚釘良好的連接環境，滴水片4與屋面板1之間連接的可靠性非常高。

進一步地，于延伸部41的底端設置有向上延伸的倒扣43，且該倒扣43位于彈性片5的下方。本實施例中，倒扣43設置于延伸部41朝向天溝翻邊2的一側，且斜向上延伸，當雨水沿延伸部41向下滑落時，在重力作用下雨水難以沿倒扣43斜向上移動，從而使得雨水難以流至倒扣43朝向彈性片5的內側，進一步提高了防水結構的防水性能。一般地，在沿豎直向下的方向延伸部41的底端要凸出彈性片5的下端，且其底端應靠近天溝的底面。延伸部41朝向天溝翻邊2的投影面積遠大于彈性片5該方向的投影面積，延伸部41起到更好的擋水作用，雨水難以大量進入天溝翻邊2與滴水片4圍合的空間內。

進一步地，在滴水片4的外表面上涂設有保護層(圖中未示出)。一般地，在滴水片4的外表面上進行涂膜保護，由于滴水片4的延伸部41遠離彈性片5的一側面為主要的雨水引導面，對此至少在延伸部41的該表面上應涂設有保護層，以避免滴水片4的延伸部41被雨水腐蝕，提高其使用壽命。針對上述結構，在延伸部41的上端與屋面板1的下表面的接觸位置填塞有密封層44，具體為延伸部41的上端與屋面板1的下表面接觸處形成拐角，而在拐角朝向屋面板1檐口11一側填塞有上述密封層44，對此即使滴水片4與屋面板1之間具有接觸縫隙時，在密封層44的封堵作用下，其也可以避免雨水滲入滴水片4與屋面板1之間。

參見圖1，本實用新型實施例還提供一種屋面板系統，包括有上述的防水結構。本實施例中，將上述的防水結構直接應用于屋面板系統中，對于屋面板系統既可以為單層屋面板系統，也可以為雙層屋面板系統，在其天溝位置處設置有該防水結構，不但可以對屋面板系統形成較好的防水能力，同時還能夠增強其抗風能力，屋面板系統在該處的結構穩定性高。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
