本實用新型屬于保溫裝飾板領域，尤其涉及一種不燃型外墻保溫裝飾板。

背景技術：

我國各種建筑的總面積已經達到400億平方米以上，建筑能耗占全國社會總能耗的27.5％左右，所以降低建筑能耗對于我們實現節能減排的目標具有非常重要的意義。目前，住房和城鄉建設部推廣應用的外墻外保溫技術體系主要有聚苯乙烯(以下簡稱EPS)板薄抹灰外保溫系統、擠塑聚苯乙烯(以下簡稱XPS)板薄抹灰外保溫系統、膠粉EPS顆粒保溫漿料外保溫系統、現澆混凝土復合無網EPS板外保溫系統等10個，其中，EPS板薄抹灰外墻外保溫系統為全國普遍推廣使用的技術，幾乎占節能建筑的90％以上。

在保溫裝飾板這方面的要求相對來說比較高，不燃型的裝飾板更是少之又少，現階段不燃型的裝飾板一般很難實現不燃的特性。

技術實現要素：

本實用新型針對上述的問題，設計了一種不燃型外墻保溫裝飾板。

為了達到上述目的，本實用新型采用的技術方案為，本實用新型提供一種不燃型外墻保溫裝飾板，包括珍珠巖保溫層，所述珍珠巖保溫層的上部依次設置有第一滲透互融結合層、第一玻璃纖維層、第一隔熱層、第二滲透互融結合層、裝飾層以及亮釉層，所述隔熱層是由多個發泡陶瓷柱縱橫交錯制成，所述兩兩發泡陶瓷柱之間均勻排列設置，所述珍珠巖保溫層的厚度：第一滲透互融結合層的厚度：第一玻璃纖維層的厚度：第一隔熱層的厚度：第二滲透互融結合層的厚度：裝飾層的厚度：亮釉層的厚度為5：1：2：0.5：1：1.5：0.3。

作為優選，所述第一隔熱層與第二滲透互融結合層之間從下至上依次設置有第二玻璃纖維層和第二隔熱層。

作為優選，所述珍珠巖保溫層的厚度：第一滲透互融結合層的厚度：第一玻璃纖維層的厚度：第一隔熱層的厚度：第二玻璃纖維層的厚度：第二隔熱層的厚度：第二滲透互融結合層的厚度：裝飾層的厚度：亮釉層的厚度為5：1：2：0.5：1.5：0.5：1：1.5：0.3。

作為優選，所述珍珠巖保溫層的厚度為5～10mm。

與現有技術相比，本實用新型的優點和積極效果在于，

本實用新型設置了隔熱層和玻璃纖維層，利用兩者的特性，可以成功的阻斷外部所產生的熱量，即外部的亮釉層和裝飾層被灼燒時，隔熱層和玻璃纖維層可以有效的將熱量進行隔斷，使珍珠巖保溫層不受到外部太大的影響；同時，珍珠巖保溫層具有不燃和隔熱保溫的優點，使得整個保溫防火裝飾復合板具有良好的節能、防火功能；利用亮釉層和裝飾層可以很好實現裝飾的效果，從外觀看上去大氣美觀。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為實施例1提供的不燃型外墻保溫裝飾板的立體結構示意圖；

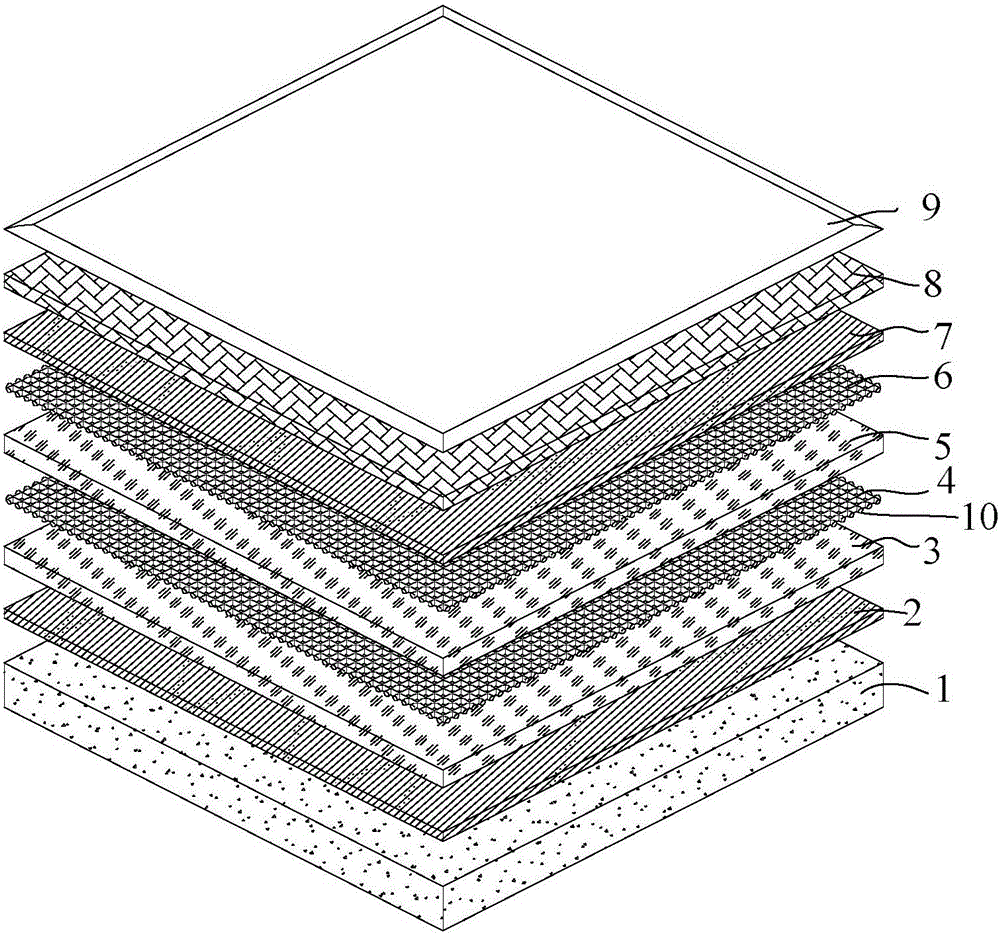

圖2為實施例1提供的不燃型外墻保溫裝飾板(將各層進行彼此分離)的立體結構示意圖；

以上各圖中，1、珍珠巖保溫層；2、第一滲透互融結合層；3、第一玻璃纖維層；4、第一隔熱層；5、第二玻璃纖維層；6、第二隔熱層；7、第二滲透互融結合層；8、裝飾層；9、亮釉層；10、發泡陶瓷柱。

具體實施方式

為了能夠更清楚地理解本實用新型的上述目的、特征和優點，下面結合附圖和實施例對本實用新型做進一步說明。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是，本實用新型還可以采用不同于在此描述的其他方式來實施，因此，本實用新型并不限于下面公開說明書的具體實施例的限制。

實施例1，如圖1、圖2所示，本實用新型提供了一種不燃型外墻保溫裝飾板，包括珍珠巖保溫層1，包括珍珠巖保溫層，其珍珠巖保溫層是由珍珠巖材料制成的保溫層，珍珠巖保溫材料制成的保溫層質輕且保溫隔熱性能優良，防火、防潮，不變形改性、不腐爛發霉、無毒無味憎水性能好，憎水率可達98％以上施工安全簡單易行，屋面與墻面粘貼均可以天然礦石為原料，有良好的環保性；在珍珠巖保溫層的上部依次設置了第一滲透互融結合層2、第一玻璃纖維層3、第一隔熱層4、第二滲透互融結合層7、裝飾層8以及亮釉層9，第一滲透互融結合層和第二滲透互融結合層是一樣的作用，其滲透互融結合層是為了更好的將珍珠巖保溫層與第一玻璃纖維層更好的粘合；其第一玻璃纖維層主要是利用絕緣性好、耐熱性強、抗腐蝕性好，機械強度高等特性，使本實用新型的裝飾板更好；第一隔熱層是由多個發泡陶瓷柱10縱橫交錯制成的，從圖中不難看出，縱橫交錯也是均勻的，采用此種設計的主要原因是，為了隔斷裝飾層所帶來的熱量；裝飾層具有很好的裝飾效果和不燃效果，亮釉層則增加了整體的美觀程度和效果；發明人為了使整體看上去更美觀以及保溫不燃的效果更好，將各層的厚度進行了定義，其珍珠巖保溫層的厚度：第一滲透互融結合層的厚度：第一玻璃纖維層的厚度：第一隔熱層的厚度：第二滲透互融結合層的厚度：裝飾層的厚度：亮釉層的厚度為5：1：2：0.5：1：1.5：0.3，上述數據也是發明人經過長時間大量的試驗得出的。

發明人為了使整體的效果更好，故還做了以下的設計，

為了提高隔熱和保溫的效果，發明人在第一隔熱層與第二滲透互融結合層之間從下至上依次設置有第二玻璃纖維層5和第二隔熱層6；

其珍珠巖保溫層的厚度：第一滲透互融結合層的厚度：第一玻璃纖維層的厚度：第一隔熱層的厚度：第二玻璃纖維層的厚度：第二隔熱層的厚度：第二滲透互融結合層的厚度：裝飾層的厚度：亮釉層的厚度為5：1：2：0.5：1.5：0.5：1：1.5：0.3；

珍珠巖保溫層的厚度為5～10mm。

以上所述，僅是本實用新型的較佳實施例而已，并非是對本實用新型作其它形式的限制，任何熟悉本專業的技術人員可能利用上述揭示的技術內容加以變更或改型為等同變化的等效實施例應用于其它領域，但是凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與改型，仍屬于本實用新型技術方案的保護范圍。
