本實用新型涉及建筑領域，尤其涉及一種混凝土空心砌塊預埋暗盒。

背景技術：

砌體工程中，為實現墻體布置開關、插座，以往做法為在標準混凝土小型空心砌塊的基礎上，進行人工切割打洞，再進行暗盒安裝。弊端主要有：費時費力，效率低，且質量難以保障；打孔過程造成粉塵、噪音污染；打孔后產生廢料，造成資源浪費；二次打洞容易降低砌塊強度等。

技術實現要素：

本實用新型所要解決的技術問題是提供一種結構牢固且能穩固地安裝在砌塊模具上的混凝土空心砌塊預埋暗盒，以避免混凝土空心砌塊二次打洞，實現暗盒在砌塊生產階段進行安裝。

為實現上述技術效果，本實用新型公開了一種混凝土空心砌塊預埋暗盒，包括暗盒盒體及設于所述暗盒盒體內的加固墊片，所述加固墊片固設于所述暗盒盒體的底部，所述加固墊片的兩端穿出所述暗盒盒體的側壁并形成供與砌塊混凝土錨固的錨固段；所述暗盒盒體的底部與所述加固墊片上開設有供插設固定件以固定連接砌塊模具的定位安裝孔。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述砌塊模具包括外側模板和內側模板，所述內側模板上開設有供所述固定件插設的第一預留孔洞，所述外側模板上開設有供所述暗盒盒體放置的第二預留孔洞。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述暗盒盒體頂部開口，且所述暗盒盒體的頂部開口的外沿設有一圈加固圍擋。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，還包括暗盒面板，所述暗盒盒體的頂部開口的內沿設有供安裝所述暗盒面板的面板固定片。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述第二預留孔洞與所述暗盒盒體的頂部開口在澆筑砌塊混凝土?xí)r設置有防滲密封塞。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述固定件包括插設于所述定位安裝孔與所述第一預留孔洞內的插接段、設于所述插接段的第一端且抵靠于所述加固墊片上的限位板，以及設于所述插接段的第二端的螺紋段，所述螺紋段上螺合有緊固螺母。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述插接段的長度小于等于所述定位安裝孔與所述第一預留孔洞的孔深之和。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述插接段包括柱形部分及設于所述柱形部分的柱面上的定位板，所述定位安裝孔與所述第一預留孔洞的形狀適配于所述柱形部分和所述定位板的形狀。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述插接段呈十字形，所述定位安裝孔與所述第一預留孔洞為十字形孔。

所述混凝土空心砌塊預埋暗盒進一步的改進在于，所述加固墊片兩端的所述錨固段向一側傾斜。

本實用新型由于采用了以上技術方案，使其具有以下有益效果：可以在砌塊混凝土澆筑之前完成暗盒盒體的安裝，利用設置在暗盒盒體內的加固墊片一方面可加強暗盒盒體的結構強度，提高其抗混凝土沖擊能力，另一方面還可以利用加固墊片兩端的可錨入砌塊混凝土的錨固段提高暗盒盒體與砌塊的結合能力；進一步的，通過在固定件的柱形部分的柱面上設置定位板，使固定件與暗盒盒體及砌塊模具之間無法轉動，可以在不用測量定位的情況下，保證暗盒盒體不會傾斜；通過在澆筑砌塊混凝土?xí)r，在外側模板的第二預留孔洞與暗盒盒體的頂部開口上設置有防滲密封塞，可以保證暗盒盒體內部不被污染。

附圖說明

圖1為本實用新型混凝土空心砌塊預埋暗盒的平面示意圖。

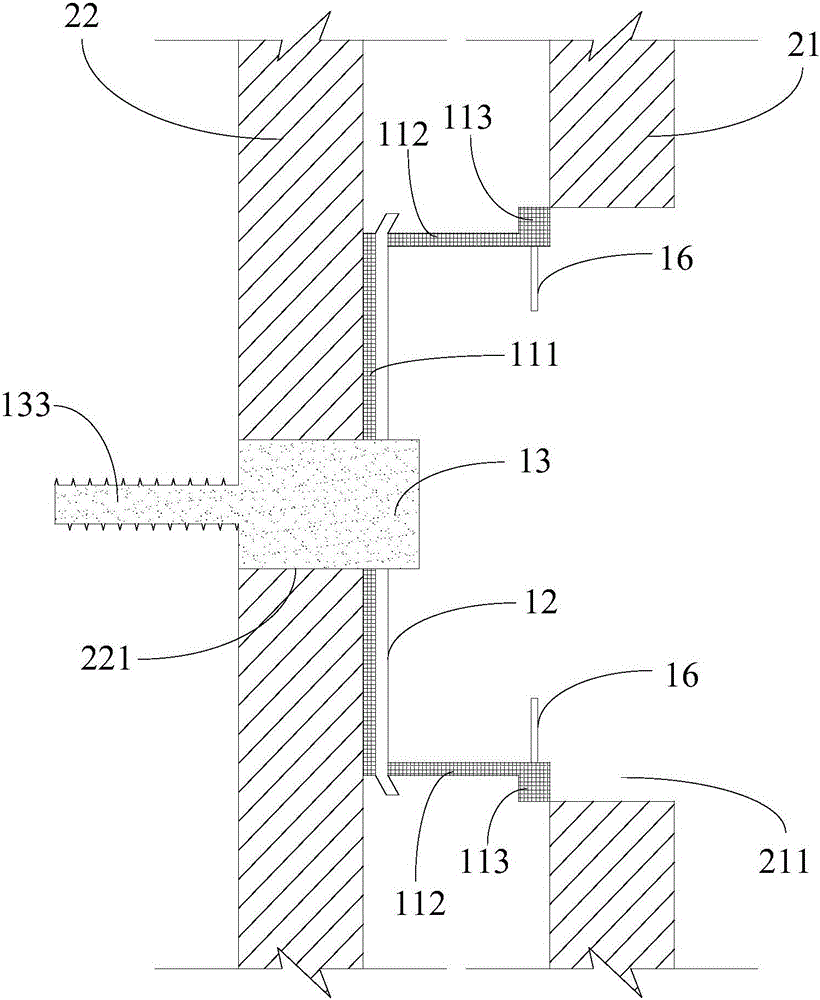

圖2為本實用新型混凝土空心砌塊預埋暗盒的安裝示意圖。

圖3為本實用新型混凝土空心砌塊預埋暗盒的加固墊片的平面示意圖。

圖4為本實用新型混凝土空心砌塊預埋暗盒的加固墊片的側面示意圖。

圖5為本實用新型混凝土空心砌塊預埋暗盒的砌塊模具的示意圖。

圖6為本實用新型混凝土空心砌塊預埋暗盒的固定件的結構示意圖。

圖7為本實用新型混凝土空心砌塊預埋暗盒的固定件的側面示意圖。

圖8為本實用新型混凝土空心砌塊預埋暗盒的防滲密封塞的示意圖。

圖9為圖8的側視圖。

具體實施方式

下面結合附圖及具體實施方式對本實用新型作進一步詳細的說明。

首先參閱圖1和圖2所示，本實用新型混凝土空心砌塊預埋暗盒主要由暗盒盒體11及設于暗盒盒體11內部的加固墊片12組成，暗盒盒體11具有底板111及圍設于底板111四周的側壁112，從而構成盒狀，在暗盒盒體11的底部111上可以預留導線部110，便于后期在空心砌塊制作完成后用來通導線。

配合圖3和圖4所示，加固墊片12呈十字形，固設于暗盒盒體11的底部底板上，且加固墊片12的兩端穿出暗盒盒體11的側壁并形成供與砌塊混凝土錨固的錨固段121，該錨固段121向一側傾斜，砌塊混凝土不會從錨固段121與暗盒盒體11的側壁之間流入，暗盒盒體11的底部與加固墊片12上開設有供插設固定件13以固定連接砌塊模具的定位安裝孔14。

利用本實用新型的混凝土空心砌塊預埋暗盒可以在砌塊混凝土澆筑之前完成暗盒盒體的安裝，利用設置在暗盒盒體內的加固墊片一方面可加強暗盒盒體的結構強度，提高其抗混凝土沖擊能力，另一方面還可以利用加固墊片兩端的可錨入砌塊混凝土的錨固段提高暗盒盒體與砌塊的結合能力。

參閱圖2所示，砌塊模具包括外側模板21和內側模板22，砌塊混凝土澆筑于外側模板21與內側模板22之間。一般本實用新型的暗盒盒體11在外側模板21與內側模板22安裝完成后而砌塊混凝土未澆筑前，進行安裝。根據具體施工要求，也可在外側模板21與內側模板22未安裝完成前，進行暗盒盒體11的安裝，只要保證暗盒盒體11的安裝時先于砌塊混凝土的澆筑即可。

暗盒盒體11的底部底板111在安裝時抵靠于砌塊模具的內側模板22上，在該內側模板22上開設有供固定件13插設的第一預留孔洞221，如圖5所示，通過固定件13插設并固定于暗盒盒體11底部的定位安裝孔14與該開設于內側模板22上的第一預留孔洞211，實現暗盒盒體11與內側模板22的固定連接。

砌塊模具的外側模板21上開設有供暗盒盒體11放置的第二預留孔洞211，便于暗盒盒體11自該第二預留孔洞211放入外側模板21與內側模板22之間。

本實用新型混凝土空心砌塊預埋暗盒中的暗盒盒體11頂部開口，且暗盒盒體11的頂部開口的外沿設有一圈加固圍擋113，以提高暗盒盒體11的頂部開口位置的強度。進一步的，本實用新型混凝土空心砌塊預埋暗盒還可以包括可拆卸的暗盒面板(圖中未顯示暗盒面板)，主要用于在暗盒盒體11及混凝土空心砌塊制作完成后，起到表面覆蓋和美觀的作用。在暗盒盒體11的頂部開口的內沿設有供安裝該暗盒面板的面板固定片16，一般在暗盒盒體11的頂部開口的內沿兩側各設置一塊面板固定片16，后期通過螺栓或其他緊固件來固定安裝暗盒面板。

配合圖2、圖6和圖7所示，本實用新型的混凝土空心砌塊預埋暗盒中的固定件13包括插設于暗盒盒體11底部的定位安裝孔14與內側模板22的第一預留孔洞221內的插接段131、設于插接段131的第一端且抵靠于加固墊片12上的限位板132，以及設于插接段131的第二端的螺紋段133，該螺紋段133上螺合有緊固螺母，其中，插接段131的長度小于等于定位安裝孔14與第一預留孔洞221的孔深之和，這樣，可以保證在固定件13由暗盒盒體11的內部插入定位安裝孔14和第一預留孔洞221后，通過擰緊螺紋段133上的緊固螺母，使限位板132抵頂在加固墊片12上。

在本實用新型混凝土空心砌塊預埋暗盒中可采用在暗盒盒體11底部于砌塊模具的內側模板22之間設置多處不處于同一直線上的固定件，來確保安裝后的暗盒盒體11不會受砌塊混凝土的澆筑沖擊而位移或傾斜，這樣對定位件的插接段131的形狀沒有限制，插接段131完全可以采用與螺紋段133一致的形式，暗盒盒體11底部的定位安裝孔14和內側模板22的第一預留孔洞221則采用傳統的圓孔即可。但是，這樣就需要多處測量定位暗盒盒體11與內側模板22上的開孔位置，操作起來相對困難。因此，本實用新型采用了一種新型的可定位、防傾斜的異型定位件。

如圖6和圖7所示，固定件13的插接段131包括柱形部分及設于柱形部分的柱面上的定位板130，定位安裝孔14與第一預留孔洞221的形狀適配于該柱形部分和定位板所構成的截面形狀，當采用一塊定位板時，定位安裝孔與第一預留孔洞的形狀類似鑰匙孔形狀，當采用三塊或多塊定位板時，定位安裝孔與第一預留孔洞的形狀類似風車形狀；當采用四塊定位板時，插接段的截面呈類似于十字形的形狀，此時，定位安裝孔與第一預留孔洞為類似十字形的十字形孔。這樣，可以通過僅在暗盒盒體11和加固墊片12的中心位置設置一個上述異型的定位件，利用定位件的定位板130可以起到防止暗盒盒體11繞軸轉動而發生傾斜。通過在固定件的柱形部分的柱面上設置定位板，使固定件與暗盒盒體及砌塊模具之間無法轉動，可以在不用測量定位的情況下，保證暗盒盒體不會傾斜。

進一步配合圖8和圖9所示，由于暗盒盒體的頂部為開口，在澆筑砌塊混凝土?xí)r，可以在外側模板的第二預留孔洞與暗盒盒體的頂部開口上設置防滲密封塞15，以防止砌塊盒體進入到暗盒盒體的內部而造成內部污染。該防滲密封塞15為橡膠防滲塞，一側形成有供塞入暗盒盒體11內部的凸塊151，在凸塊151的中部形成缺口152，以避開暗盒盒體內部的固定件等部件，防滲密封塞15的另一側開設緩沖槽153，以便順利塞入外側模板的第二預留孔洞中，并與第二預留孔洞緊密接觸。

本實用新型混凝土空心砌塊預埋暗盒在使用時，以安裝一個86型暗盒盒體為例：

1、在混凝土空心砌塊制作前，對常規模具進行改造。于砌塊模具的外側模板上預留92mm×92mm的第二預留孔洞，在砌塊模具的內側模板上預留第一預留孔洞，其尺寸與暗盒盒體底部的定位安裝孔相同。

2、將暗盒盒體(暗盒盒體的厚度等于模具內、外側模板間距)從砌塊模具的外側模板的第二預留孔洞放入，將固定件插入暗盒盒體中心的定位安裝孔，擰上相應尺寸緊固螺母。

3、從砌塊模具外側塞入橡膠防滲塞，防止砌塊生產制作時液體滲出，污染暗盒。

以上結合附圖及實施例對本實用新型進行了詳細說明，本領域中普通技術人員可根據上述說明對本實用新型做出種種變化例。因而，實施例中的某些細節不應構成對本實用新型的限定，本實用新型將以所附權利要求書界定的范圍作為本實用新型的保護范圍。
