本實用新型涉及建筑技術領域，更具體地說涉及一種活動房屋的屋頂結構。

背景技術：

一般活動房屋的屋頂為簡單的尖形，這種結構的屋頂透氣性能較差，有待改進。

技術實現要素：

本實用新型的目的就是針對現有技術之不足，而提供一種活動房屋頂部結構，它的屋頂分兩屋，既能透氣，又能防止雨水、塵埃、小蟲和異物進入活動房屋內。

本實用新型的技術解決措施如下：

活動房屋頂部結構，包括由立柱、左斜梁、右斜梁、側橫梁和頂橫梁組成的活動房屋支架，左斜梁上固定有左小立柱，右斜梁上固定有右小立柱，左小立柱和右小立柱上端分別固定有左小斜梁和右小斜梁，左小斜梁和右小斜梁的頂端固定在一起，小頂橫梁與左小斜梁和右小斜梁固定在一起；

小頂橫梁、左小斜梁和右小斜梁形成小屋頂，小屋頂上鋪設遮雨層；

左斜梁、右斜梁和頂橫梁形成屋頂，位于小屋頂下方部分的屋頂鋪設紗網布層，其余部分的屋頂鋪設遮雨層。

所述左小斜梁和右小斜梁分別固定有左導引板和右導引板。

本實用新型的有益效果在于：

它的屋頂分兩屋即小屋頂和屋頂，它既能透氣，又能防止雨水、塵埃、小蟲和異物進入活動房屋內。

附圖說明：

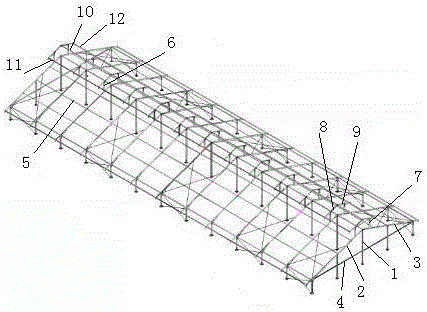

圖1為本實用新型的立體示意圖；

圖2為本實用新型支架部分的立體示意圖；

圖3為本實用新型支架部分的平面示意圖。

圖中：1、立柱；2、左斜梁；3、右斜梁；4、側橫梁；5、頂橫梁；6、左小立柱；7、右小立柱；8、左小斜梁；9、右小斜梁；10、小頂橫梁；11、左導引板；12、右導引板；13、紗網布層；14、遮雨層。

具體實施方式：

實施例：見圖1至3所示，活動房屋頂部結構，包括由立柱1、左斜梁2、右斜梁3、側橫梁4和頂橫梁5組成的活動房屋支架，左斜梁2上固定有左小立柱6，右斜梁3上固定有右小立柱7，左小立柱6和右小立柱7上端分別固定有左小斜梁8和右小斜梁9，左小斜梁8和右小斜梁9的頂端固定在一起，小頂橫梁10與左小斜梁8和右小斜梁9固定在一起；

小頂橫梁10、左小斜梁8和右小斜梁9形成小屋頂，小屋頂上鋪設遮雨層14；

左斜梁2、右斜梁3和頂橫梁5形成屋頂，位于小屋頂下方部分的屋頂鋪設紗網布層13，其余部分的屋頂鋪設遮雨層14。

所述左小斜梁8和右小斜梁9分別固定有左導引板11和右導引板12。

工作原理：通過紗網布層13，讓活動房屋與外部透氣，通過小頂橫梁10、左小斜梁8和右小斜梁9形成小屋頂來為紗網布層13遮雨。
