本實用新型涉及交通基礎設施改進，特別是一種新型交通崗亭。

背景技術：

目前，一般的交通崗亭，設置在人行橫道上，夏季，直接暴露在太陽直射中，交警或協警在執勤時，崗亭里悶熱，影響警務人員的身心健康。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種新型交通崗亭。

實現上述目的本實用新型的技術方案為，一種新型交通崗亭，包括交通崗亭本體，所述交通崗亭本體上表面設有頂座，所述頂座內部為空腔結構，所述空腔結構內部設有隔板，所述隔板將空腔結構內分為互不連通的存水腔和澆灌腔，所述存水腔內設有存水循環單元，所述澆灌腔內設有花卉旋轉澆灌單元，所述花卉旋轉澆灌單元與存水循環單元相對接，所述花卉旋轉澆灌單元是由設置在澆灌腔內的密封箱、設置在密封箱內，且旋轉端伸出頂座外的旋轉電機、設置在旋轉電機旋轉端的托盤、設置在托盤上的多個花盆存放槽、設置在托盤上表面的反光涂層、設置在澆灌腔內，且上端伸出頂座外的出水管、與出水管相對接的噴淋頭共同構成的，所述交通崗亭本體內設有控制盒，所述控制盒分別與存水循環單元和旋轉電機電性連接。

所述存水循環單元是由設置在存水腔內的儲水箱、設置在頂座外上表面的一對存水槽、一端與存水槽內部相連通，且另一端與儲水箱內部相連通的多個導水管、設置在交通崗亭本體內上表面多個相互平行的冷卻管、一端與儲水箱內部相對接，且另一端與多個冷卻管相對接的分水管和設置在分水管上的一號水泵共同構成的。

所述一對存水槽之間的距離略小于托盤的外直徑。

所述多個花盆存放槽等角度設置在托盤上。

所述多個冷卻管的數量為5-10個。

所述花卉旋轉澆灌單元與存水循環單元相對接，即所述出水管與儲水箱內部相連通，所述儲水箱與出水管的連接處設有二號水泵。

所述控制盒內設有微處理器，所述控制盒上設有電容觸摸屏，所述微處理器分別與電容觸摸屏、旋轉電機、一號水泵和二號水泵電性連接。

利用本實用新型的技術方案制作的新型交通崗亭，收集雨水，在崗亭頂上養殖花卉，并提供定期灌溉功能，不僅如此，利用水循環原理，對崗亭內部進行降溫。

附圖說明

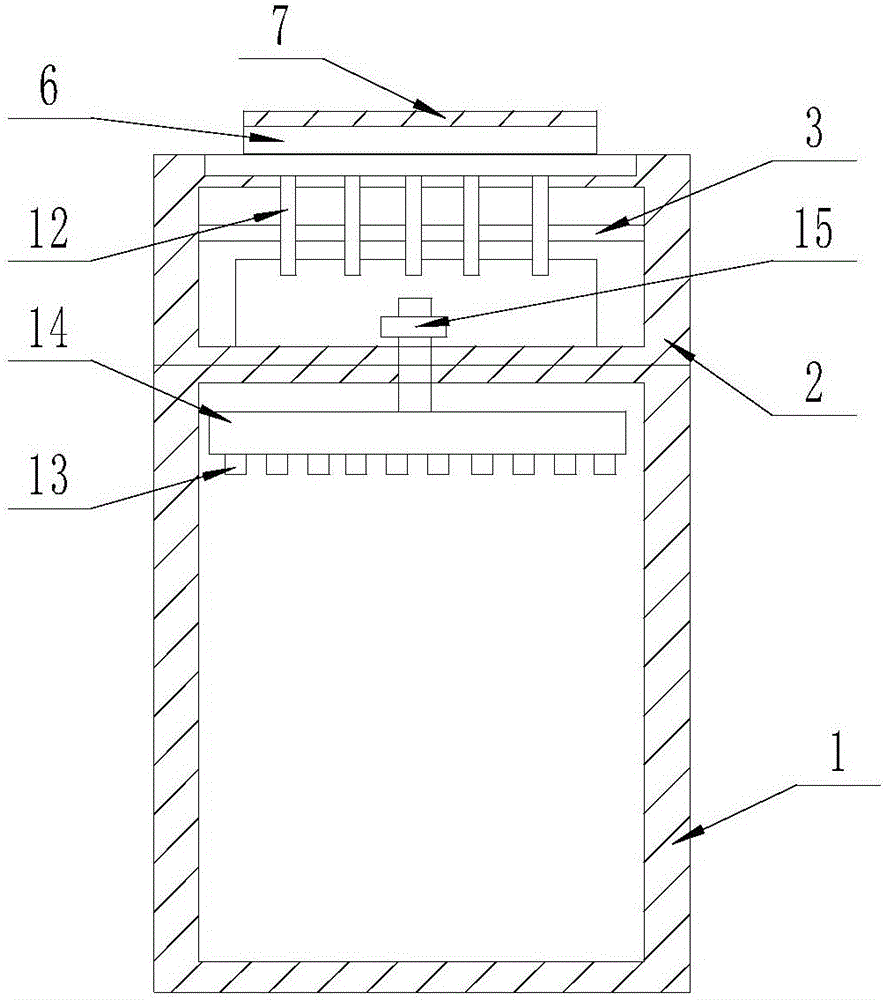

圖1是本實用新型所述新型交通崗亭的結構示意圖；

圖2是本實用新型所述新型交通崗亭的側視圖；

圖3是本實用新型所述分水管的結構示意圖；

圖4是本實用新型所述新型交通崗亭的局部放大圖；

圖中，1、交通崗亭本體；2、頂座；3、隔板；4、密封箱；5、旋轉電機；6、托盤；7、反光涂層；8、出水管；9、噴淋頭；10、控制盒；11、儲水箱；12、導水管；13、冷卻管；14、分水管；15、一號水泵；16、二號水泵；17、微處理器；18、電容觸摸屏。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-4所示，一種新型交通崗亭，包括交通崗亭本體1，所述交通崗亭本體1上表面設有頂座2，所述頂座2內部為空腔結構，所述空腔結構內部設有隔板3，所述隔板3將空腔結構內分為互不連通的存水腔和澆灌腔，所述存水腔內設有存水循環單元，所述澆灌腔內設有花卉旋轉澆灌單元，所述花卉旋轉澆灌單元與存水循環單元相對接，所述花卉旋轉澆灌單元是由設置在澆灌腔內的密封箱4、設置在密封箱4內，且旋轉端伸出頂座2外的旋轉電機5、設置在旋轉電機旋轉端的托盤6、設置在托盤6上的多個花盆存放槽、設置在托盤6上表面的反光涂層7、設置在澆灌腔內，且上端伸出頂座2外的出水管8、與出水管8相對接的噴淋頭9共同構成的，所述交通崗亭本體1內設有控制盒10，所述控制盒10分別與存水循環單元和旋轉電機5電性連接；所述存水循環單元是由設置在存水腔內的儲水箱11、設置在頂座2外上表面的一對存水槽、一端與存水槽內部相連通，且另一端與儲水箱11內部相連通的多個導水管12、設置在交通崗亭本體內上表面多個相互平行的冷卻管13、一端與儲水箱11內部相對接，且另一端與多個冷卻管13相對接的分水管14和設置在分水管14上的一號水泵15共同構成的；所述一對存水槽之間的距離略小于托盤6的外直徑；所述多個花盆存放槽等角度設置在托盤6上；所述多個冷卻管13的數量為5-10個；所述花卉旋轉澆灌單元與存水循環單元相對接，即所述出水管8與儲水箱11內部相連通，所述儲水箱11與出水管8的連接處設有二號水泵16；所述控制盒10內設有微處理器17，所述控制盒10上設有電容觸摸屏18，所述微處理器17分別與電容觸摸屏18、旋轉電機5、一號水泵15和二號水泵16電性連接。

本技術方案的特點為，包括交通崗亭本體，所述交通崗亭本體上表面設有頂座，所述頂座內部為空腔結構，所述空腔結構內部設有隔板，所述隔板將空腔結構內分為互不連通的存水腔和澆灌腔，所述存水腔內設有存水循環單元，所述澆灌腔內設有花卉旋轉澆灌單元，所述花卉旋轉澆灌單元與存水循環單元相對接，所述花卉旋轉澆灌單元是由設置在澆灌腔內的密封箱、設置在密封箱內，且旋轉端伸出頂座外的旋轉電機、設置在旋轉電機旋轉端的托盤、設置在托盤上的多個花盆存放槽、設置在托盤上表面的反光涂層、設置在澆灌腔內，且上端伸出頂座外的出水管、與出水管相對接的噴淋頭共同構成的，所述交通崗亭本體內設有控制盒，所述控制盒分別與存水循環單元和旋轉電機電性連接，收集雨水，在崗亭頂上養殖花卉，并提供定期灌溉功能，不僅如此，利用水循環原理，對崗亭內部進行降溫。

在本技術方案中，利用市電接口與控制盒的微處理器電性連接，為整個崗亭供電，警務人員點擊電容觸摸屏的不同控制區域，對該崗亭進行控制，夏季雨量充足，在雨天，將流入一對存水槽的雨水通過導水管，收集入儲水箱內備用，盆栽放置在花盆存放槽，夏季雖光照強度大，但綠色植物吸光能力強，再加上鋪設在托盤上表面的反光涂層，反射大部分光線，減輕頂座上表面的吸熱程度，從而初步降低交通崗亭內的溫度，而且利用點擊電容觸摸屏的功能區域，驅動旋轉電機旋轉，將每盆盆栽都旋轉到噴淋頭對應處，啟動二號水泵，對盆栽進行澆灌，保證盆栽水分充足，且不斷利用綠色植物吸收太陽直射熱量，持續利用自然方法降低溫度；不僅如此，當有需要時，將一號水泵打開，儲水箱內的水不斷依次流入分水管、冷卻管，最后在回到儲水箱內，由于儲水箱位于密閉陰暗的隔層中，水溫要比外界溫度低，當冷卻管中的冷水透過冷水管與崗亭內的熱空氣進行熱交換，由于冷空氣相對較重，緩慢下降，直至充滿整個崗亭內部，實現水循環熱交換散熱降溫。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
