本實用新型涉及安全節能玻璃幕墻組件領域，尤其涉及安全節能玻璃幕墻系統。

背景技術：

由鋁合金型材開模制作而成的玻璃護邊，廣泛應用于單元式隱框玻璃幕墻之玻璃四周，但由于寒冷地區節能整體性能的提高，鋁合金型材開模制作而成的玻璃護邊不能滿足寒冷地區建筑熱工要求，且玻璃破損后，玻璃易飛出、墜落傷人及傷物；

原設計之缺點：

1）加工、復合等工序較多；

2）鋁合金型材材占率較高；

3）隔熱性能相對較低；

4）外飾面尺寸RW相對較大，建筑效果不佳。

技術實現要素：

實用新型的目的：為了提供一種效果更好的安全節能玻璃墻系統，具體目的見具體實施部分的多個實質技術效果。

為了達到如上目的，本實用新型采取如下技術方案：

安全節能玻璃幕墻系統，其特征在于，包含單元體框架，單元體框架包含鋁合金公豎框和鋁合金母豎框，鋁合金公豎框和鋁合金母豎框通過螺釘分別連接鋁合金上橫型材、鋁合金中橫型材、鋁合金下橫型材，玻璃面板由結構膠與單元體框架粘結成整體，單元體框架上包含豎框卡槽，豎向隔熱條豎向安裝固定在豎框卡槽內，鋁合金下橫型材和鋁合金上橫型材分別安裝橫向隔熱條，橫向隔熱條一、橫向隔熱條二和橫向鋁扣條固定在橫向型材的卡槽內，豎向鋁扣條安裝在豎向隔熱條卡槽內，豎向鋁扣條和豎向隔熱條卡槽中部安裝有膠條。

本實用新型進一步技術方案在于，還包含玻璃面板，玻璃面板玻璃與隔熱條間包含6mm間隙，該間隙中填充有泡沫棒，包含有密封耐候膠。

本實用新型進一步技術方案在于，玻璃面板通過結構膠與單元體框架粘結成整體

本實用新型進一步技術方案在于，橫向隔熱條和豎向隔熱條包覆中空玻璃。

本實用新型進一步技術方案在于，橫向隔熱條端部裝配有槽鋁。

采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：本實用新型技術在單元式隱框玻璃幕墻橫隱部位，玻璃護邊采用與玻璃厚度等高的隔熱條護邊，在護邊端頭附加鋁型材護邊，增加了玻璃邊的金屬質感，豐富了建筑色彩。

附圖說明

為了進一步說明本實用新型，下面結合附圖進一步進行說明：

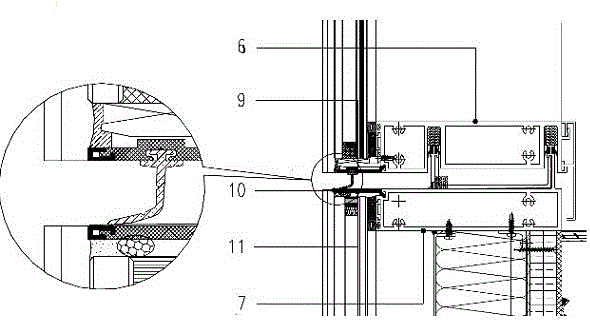

圖1為本實用新型的結構示意圖之一；

圖2為本實用新型的結構示意圖之二；

圖3為本實用新型的結構示意圖之三；

圖4為本實用新型現有技術的的結構示意圖；

其中：1鋁合金公豎框、2鋁合金母豎框、3玻璃面板、4豎向隔熱條、5豎向鋁扣條、6鋁合金上橫型材、7鋁合金下橫型材、8鋁合金中橫型材、9橫向隔熱條一、10橫向鋁扣條、11橫向隔熱條二。

具體實施方式

下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：

鋁合金公豎框1、鋁合金母豎框2通過螺釘連接鋁合金上橫型材6、鋁合金中橫型材8、鋁合金下橫型材7后組成單元體構件，玻璃面板3由結構膠與單元體構件粘結成整體，然后在單元體構件豎向安裝豎向隔熱條4固定在豎框卡槽內，外側塞泡沫撐桿，密封耐候膠，上下橫分別安裝橫向隔熱條一9加橫向鋁扣條10、橫向隔熱條二11加橫向鋁扣條10；橫向隔熱條一和橫向鋁扣條固定在橫向型材卡槽內，最后將豎向扣條安裝在豎向隔熱條卡槽內，塞上膠條即可。

由鋁合金型材與雙隔熱條（PA66GF25）復合而成的傳統的玻璃護邊，其最小寬度為20mm，隔熱條高度14.8mm, 在玻璃配置相同的情況下，本技術的隔熱條比隔熱條高度14.8mm之復合型材，窗整體傳熱系數降低0.2KW/(m²*K)。

為了滿足單元式半隱框玻璃幕墻的熱工性能及滿足《住建部、安監總局關于進一步加強玻璃幕墻安全防護工作的通知》建標〔2015〕38號對于玻璃安全性的要求，本方案采用隔熱條（PA66GF25）與鋁合金扣條共同組成玻璃扣條。

本實用新型技術在單元式隱框玻璃幕墻豎明部位采用結構膠粘結玻璃形式與隔熱條（PA66GF25）（高度與玻璃外緣至豎框前端高度相當，隔熱條高度越高，隔熱效果越好，對整窗的K值貢獻越大）與鋁合金扣條共同組成玻璃扣條固定玻璃（玻璃內外有膠條），玻璃與隔熱條間留6mm間隙，填充泡沫棒，并打密封耐候膠。玻璃扣條區別于背景技術中扣條寬度減少，隔熱條區別于背景技術中隔熱條高度增加了2倍多。

本實用新型技術的優點與積極效果:

1）玻璃更換方便。

2）節能效果好，窗整體K值可降低0.2KW/(m²*K)左右。

3）玻璃安全性相對提高。

4）玻璃破損后，整體飛出的概率相對減小。

5) 外飾面尺寸RW相對較小，建筑效果佳。

開創性地，以上各個效果獨立存在，還能用一套結構完成上述結果的結合。

以上結構實現的技術效果實現清晰，如果不考慮附加的技術方案，本專利名稱還可以是一種建筑型材結構。圖中未示出部分細節。

需要說明的是，本專利提供的多個方案包含本身的基本方案，相互獨立，并不相互制約，但是其也可以在不沖突的情況下相互組合，達到多個效果共同實現。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的范圍內。
