本實用新型涉及建筑幕墻領域，特別是涉及一種單元式幕墻系統。

背景技術：

現當今單元式建筑幕墻設計已經非常成熟，特別是非透明面板的單元式幕墻，由于面板材料、結構設計、功能集成等方面的原因，導致單元式幕墻的固定方式、外觀平整度、使用功能，技術性能及系統性價比等都無明顯提升。

常見的非透明單元幕墻多為鋁板幕墻和石材幕墻。鋁板單元式幕墻通常采用鋼龍骨作為其單元框架，面板通過定距角碼直接固定鋁板，或通過定距壓塊及預裝在面板邊部的副框配合，最終通過螺釘或螺栓與單元主次龍骨框架相連。石材幕墻則通過固定于每個石材面板上的背栓及掛件、或嵌固在石材邊緣的鋁合金掛件，與固定在石材幕墻主次龍骨上的掛座連接，形成石材面板單元掛接體系。不管是鋁板或石材幕墻，其結構體系均為四邊、或多點固定面板，相鄰面板的分縫處大多需要有龍骨支撐。幕墻系統的裝飾層、保溫層及防火功能層均需要分層設計及施工，隨面板分格面積的增大，其面板強度，施工安裝平整度，加工施工工藝難度和工期等都有一定的限制，工程造價及工期也會隨之增加。

常規的鋁板幕墻雖然可適用于高層建筑幕墻體系，但其面板固定點多、熱工和防火都需要單獨的設計和已有成熟的幕墻產品來替代，與龍骨的固定點缺少暖邊設計，無法形成斷橋隔熱設計，使得幕墻整體熱工性能降低。大尺寸面板的設計也需要額外在其背部布置加強筋，增加了工程造價，外觀質量也受到影響。石材幕墻則由于其本身的連接構造及技術原因，大多不符合國家現行幕墻標準及規范，危險性大，無法應用于超高層建筑幕墻。

由此，市場亟需一種性能優異，適應性更廣的單元式幕墻系統，可將裝飾、保溫、防火功能高度集成，同時符合高層或復雜建筑幕墻的工程要求。此外，該幕墻系統還需要解決以往幕墻系統中面板固定點多，熱工和防火性能差等缺點，還應可大幅減少常規幕墻體系保溫層、防火層施工中加工、施工繁瑣復雜工藝，以縮減工期，降低工程造價。

技術實現要素：

本實用新型的目的在于提供一種安裝流程更為簡單、且具有更好的安全性能的單元式幕墻系統。

本實用新型所采取的技術方案是：

一種單元式幕墻系統，包括搭接在建筑結構層間的幕墻龍骨和固定安裝在幕墻龍骨上的幕墻面板，幕墻面板包括與幕墻龍骨固定連接的壓型鋼板和作為裝飾面層的裝飾面板，壓型鋼板上形成條狀且間隔設置的凸連接區和凹連接區，壓型鋼板通過凸連接區與幕墻龍骨固定連接。

進一步作為本實用新型技術方案的改進，壓型鋼板和裝飾面板間填充有防火保溫巖棉，壓型鋼板上的凸連接區和凹連接區成波浪形分布。

進一步作為本實用新型技術方案的改進，幕墻龍骨包括搭接在上下建筑結構層間的豎向龍骨，和插接于豎向龍骨間的橫向龍骨。

進一步作為本實用新型技術方案的改進，防火保溫巖棉與兩側的壓型鋼板和裝飾面板間設有膠粘層，還設有位于兩側連接在壓型鋼板和裝飾面板間的隔熱暖邊，隔熱暖邊的內側形成中空的空氣腔。

進一步作為本實用新型技術方案的改進，還設有若干支撐在壓型鋼板和裝飾面板間的內支撐筋，內支撐筋固定支撐于裝飾面板與凸連接區之間。

進一步作為本實用新型技術方案的改進，設有穿過凸連接區和幕墻龍骨進行固定連接的緊固螺栓。

進一步作為本實用新型技術方案的改進，防火保溫巖棉為導熱系數小于0.044W/(m·K)的難燃或不燃材料，防火保溫巖棉的防火等級為A級。

進一步作為本實用新型技術方案的改進，裝飾面板為金屬板，裝飾面板為1.0～1.5mm的鋁板、0.6～1.0mm的不銹鋼板或者3.0mm的鋼塑板中的一種。

進一步作為本實用新型技術方案的改進，裝飾面板為非金屬板，裝飾面板為8～15mm的厚花崗巖或者5～15mm的陶瓷薄板。

進一步作為本實用新型技術方案的改進，隔熱暖邊采用PA66材料制作而成。

本實用新型的有益效果：此單元式幕墻系統通過作為幕墻面板底層的壓型鋼板與幕墻龍骨直接連接來進行幕墻面板的安裝，壓型鋼板形成條狀設置的凸連接區和凹連接區，該凸連接區連接于相鄰的幕墻龍骨間使得幕墻面板的橫向強度和與幕墻龍骨間的連接強度得到保證，且具有良好的防火保溫性能，在能實現單元式幕墻系統快速安裝的同時，具有更好的安全性能。

附圖說明

下面結合附圖對本實用新型作進一步說明：

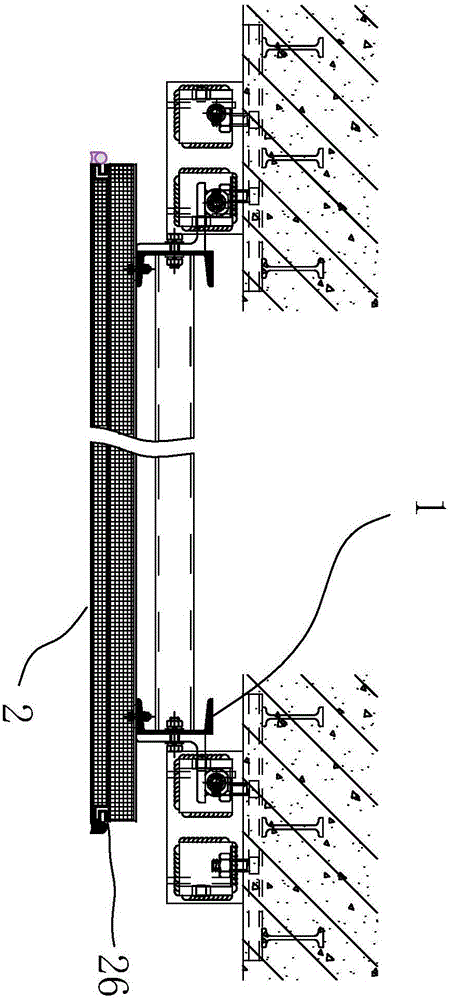

圖1是本實用新型實施例整體結構側面剖視圖；

圖2是本實用新型實施例整體結構俯視圖；

圖3是本實用新型實施例中幕墻面板連接結構俯視詳細示意圖；

圖4是本實用新型實施例中幕墻面板側面連接詳細示意圖。

具體實施方式

參照?qǐng)D1～圖4，本實用新型為一種單元式幕墻系統，包括搭接在建筑結構層間的幕墻龍骨1和固定安裝在幕墻龍骨1上的幕墻面板2，幕墻面板2包括與幕墻龍骨1固定連接的壓型鋼板21和作為裝飾面層的裝飾面板22，壓型鋼板21上形成條狀且間隔設置的凸連接區24和凹連接區25，壓型鋼板21通過凸連接區24與幕墻龍骨1固定連接，壓型鋼板21上的凸連接區24和凹連接區25成波浪形分布。

作為本實用新型優選的實施方式，壓型鋼板21和裝飾面板22間填充有防火保溫巖棉23，壓型鋼板21上的凸連接區24和凹連接區25成波浪形分布。

此單元式幕墻系統通過作為幕墻面板2底層的壓型鋼板21與幕墻龍骨1直接連接來進行幕墻面板2的安裝，壓型鋼板21形成條狀設置的凸連接區24和凹連接區25，該凸連接區24連接于相鄰的幕墻龍骨1間使得幕墻面板2的橫向強度和與幕墻龍骨1間的連接強度得到保證，且具有良好的防火保溫性能，在能實現單元式幕墻系統快速安裝的同時，具有更好的安全性能。

作為本實用新型優選的實施方式，幕墻龍骨1包括搭接在上下建筑結構層間的豎向龍骨，和插接于豎向龍骨間的橫向龍骨。

作為本實用新型優選的實施方式，防火保溫巖棉23與兩側的壓型鋼板21和裝飾面板22間設有膠粘層，還設有位于兩側連接在壓型鋼板21和裝飾面板22間的隔熱暖邊26，隔熱暖邊26的內側形成中空的空氣腔。

作為本實用新型優選的實施方式，還設有若干支撐在壓型鋼板21和裝飾面板22間的內支撐筋，內支撐筋固定支撐于裝飾面板22與凸連接區24之間。

作為本實用新型優選的實施方式，設有穿過凸連接區24和幕墻龍骨1進行固定連接的緊固螺栓。

作為本實用新型優選的實施方式，防火保溫巖棉23為導熱系數小于0.044W/(m·K)的難燃或不燃材料，防火保溫巖棉23的防火等級為A級。

作為本實用新型優選的實施方式，裝飾面板22為金屬板，裝飾面板22為1.0～1.5mm的鋁板、0.6～1.0mm的不銹鋼板或者3.0mm的鋼塑板中的一種。

作為本實用新型優選的實施方式，裝飾面板22為非金屬板，裝飾面板22為8～15mm的厚花崗巖或者5～15mm的陶瓷薄板。

作為本實用新型優選的實施方式，隔熱暖邊26采用PA66材料制作而成。

構成幕墻系統的幕墻面板2中防火保溫巖棉23和四周設置的隔熱暖邊26形成完整的保溫隔熱體系，在兩相鄰的隔熱暖邊26內可安裝隔熱斷橋，從而使得整體幕墻體系的外面板層形成連續的隔熱系統，得到良好的保溫隔熱的效果，符合節能減排的現代建筑理念。

該幕墻面板2采用工廠制造，產品可一次成型，通過底層的壓型鋼板21和內部設置的內支撐筋的聯合作用，可保證裝飾面板22的表面平整度高，尺寸準確，質量穩定，最大程度上消除了常規幕墻保溫層、裝飾面板22分離式設計所帶來的繁瑣施工工序及工程質量不穩定的弊端，有利于形成施工裝配的標準化作業，同時減少了工期及人工成本。

此幕墻面板2的后續維護費用極低，板材及工程施工過程無污染，屬于綠色環保建筑產品，適用于各類綠色環保建筑工程項目的施工。

此幕墻系統的幕墻面板2設計為對邊雙邊簡支固定結構，通過螺栓將作為幕墻面板2底層的壓型鋼板21與單元框架的主龍骨連接，可節省單元次龍骨設計和安裝，且固定點更少，幕墻面板2的受力可完全由壓型鋼板21承受，裝飾面板22可不參與系統結構受力，僅起裝飾作用，該系統設計完全滿足幕墻的結構受力及相關設計規范要求。

該幕墻系統采用高強度的復合面板，將防火、保溫、裝飾功能集成于幕墻面板2上，解決了一般幕墻系統必須采用各功能層分層設計及施工，且大尺寸分格復合面板難以獨立滿足高層建筑幕墻強度要求的問題。

幕墻系統導熱系數小于0.6W/(m·K)，非透明幕墻熱工等級可達8級，面板為難燃或不燃材料組成，防火等級為A級，滿足國家幕墻節能和防火等級要求。通過PA66型材作為板材暖邊封邊材料的創新設計，形成了板材本身的斷橋隔熱構造，使得幕墻面板2材相互交接部位以及板材與龍骨連接部位的冷熱橋問題徹底解決，大大降低了建筑物室內外熱交換效率，從而整體提高了幕墻的整體熱工性能。

幕墻面板2的內部增設金屬的內支撐筋，內支撐筋與裝飾面板22間采用結構膠粘接、與壓型鋼板21間則用鉚釘連接，板材PA66暖邊型材采用穿入鋼芯設計，或者直接采用斷橋隔熱型材替代。

單元式的幕墻面板2分縫處設有鋁合金插接連接件，其上設有嵌固有EPDM膠條。通過在幕墻面板2邊部的PA66材質的隔熱暖邊26內的封邊型材凹槽內插入鋁合金插接連接件，使得單元內相鄰面板兩兩相連，以達到提高幕墻系統表面平整度，同時增強系統單元整體剛度及強度的目的。

幕墻單元采用鋼龍骨作為單元框架，單元框架通過專用單元幕墻掛件與固定于建筑主體結構的掛座掛接。單元框架上下層板塊立柱之間通過安裝固定在單元立柱上的鋁合金公母插接相連，形成連續簡支梁結構，同時還可消除由上下層板塊相對位移變形造成的破壞。

當然，本實用新型創造并不局限于上述實施方式，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出等同變形或替換，這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
