本實用新型屬于立體停車庫技術領域，具體涉及一種停車平臺升降旋轉裝置。

背景技術：

隨著車輛的增多，停車問題已經成為全社會普遍關注的問題，現在各種形式的立體停車庫已經逐步走進人們的生活當中，然傳統的立體停車庫停車平臺相對固定，僅能夠作上下升降運動，不能夠根據實際需要調整停放位置。

技術實現要素：

本實用新型的目的是解決傳統的立體停車庫停車平臺相對固定，僅能夠作上下升降運動，不能夠根據實際需要調整的技術問題，提供一種停車平臺升降旋轉裝置。

為解決上述技術問題，本實用新型采用的技術方案為：

一種停車平臺升降旋轉裝置，其中：它包括停車平臺抱柱防墜裝置、輔助抱柱、旋轉座、旋轉梁、驅動齒輪、內齒輪、減速機、旋轉電機和鋼絲繩提升裝置，所述旋轉電機和減速機設在主立柱頂端的安裝腔內且旋轉電機位于減速機下面，旋轉電機的旋轉軸與減速機的輸入軸連接，驅動齒輪設在減速機的輸出軸上，內齒輪設在旋轉座安裝腔的頂部，旋轉座通過軸承套裝在主立柱的頂端且內齒輪與驅動齒輪相嚙合，旋轉梁的中部固定的裝在旋轉座上，兩個輔助抱柱的上端分別固定在旋轉梁中部兩側預先設置的安裝孔內，輔助抱柱的下端與主抱柱的頂端相互配合構成一根完整的抱柱供停車平臺抱柱防墜裝置作升降運動，停車平臺抱柱防墜裝置裝在輔助抱柱上，兩鋼絲繩提升裝置分別設在旋 轉梁的兩端，鋼絲繩提升裝置的鋼絲繩纏繞在停車平臺抱柱防墜裝置的滑輪上，兩鋼絲繩提升裝置分別設在旋轉梁的兩端，鋼絲繩提升裝置的鋼絲繩纏繞在停車平臺抱柱防墜裝置的滑輪上。

所述停車平臺抱柱防墜裝置包括抱柱裝置、滑輪機構、連桿、防墜楔塊和防墜彈簧機構，抱柱裝置的頂部和底部均設有導向輪組，滑輪機構、連桿、防墜楔塊和防墜彈簧機構均設在抱柱裝置骨架中部一側的安裝腔內，且防墜楔塊位于滑輪機構的下方，滑輪機構包括滑輪架和裝在其上的滑輪，滑輪機構通過銷軸與抱柱裝置骨架連接，且滑輪機構能偶上下串動，防墜楔塊通過轉軸與抱柱裝置的骨架連接，連桿的上端與滑輪機構滑輪架的下端鉸接，連桿的下端與防墜楔塊上端遠離輔助抱柱的角鉸接，防墜彈簧機構設在防墜楔塊遠離輔助抱柱的一側，防墜彈簧機構中彈簧的一端與防墜楔塊連接，防墜彈簧機構中彈簧的另一端固定在抱柱裝置安裝腔內壁上。

所述的停車平臺升降旋轉裝置，還包括封頂壓蓋，所述封頂壓蓋蓋在旋轉座的頂部。

所述防墜彈簧機構包括彈簧、導向螺栓和壓蓋，導向螺栓固定在壓蓋上，且導向螺栓設在抱柱裝置安裝腔內壁上預先設置的孔內，壓蓋通過螺栓與抱柱裝置連接。

由于本實用新型采用了上述技術問題，解決了現有立體停車庫存在的停車平臺相對固定，僅能夠作上下升降運動，不能夠根據實際需要調整的技術問題，與背景技術相比，本實用新型具有結構簡單，使用和維護方便，能夠根據實際情況設置停車位合理利用空間的優點。

附圖說明

圖1是本實用新型的結構示意圖；

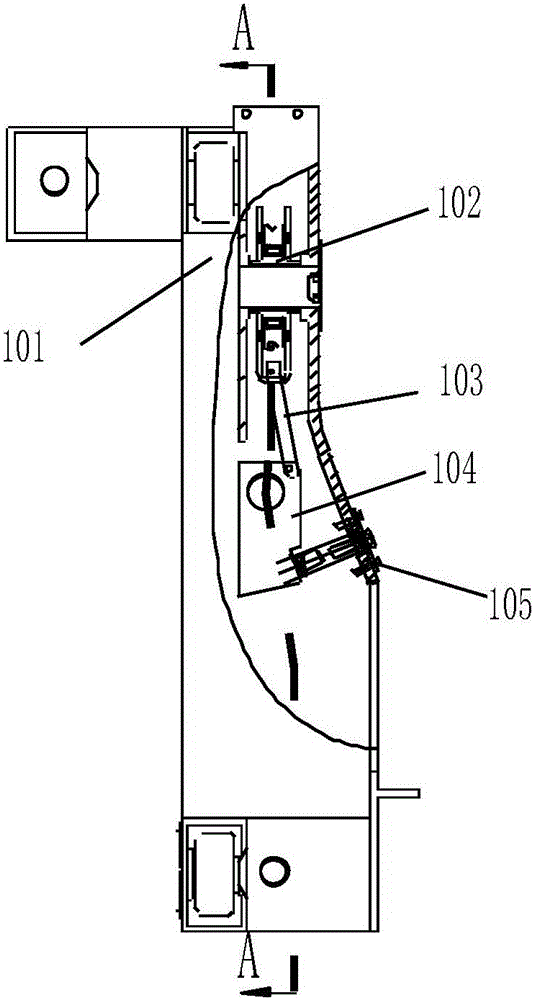

圖2是本實用新型中停車平臺抱柱防墜裝置的結構示意圖；

圖3是圖2的A-A剖視圖；

圖中：1——停車平臺抱柱防墜裝置，2——輔助抱柱，3——旋轉座，4——旋轉梁，5——封頂壓蓋，6——驅動齒輪，7——內齒輪，8——減速機，9——旋轉電機，101——抱柱裝置，102——滑輪機構，103——連桿，104——防墜楔塊，105——防墜彈簧機構。

具體實施方式

下面結合附圖和實施例對本實用新型作詳細說明：

如圖1到圖3所示，本實施例中的停車平臺升降旋轉裝置，其特征在于：它包括停車平臺抱柱防墜裝置1、輔助抱柱2、旋轉座3、旋轉梁4、封頂壓蓋5、驅動齒輪6、內齒輪7、減速機8、旋轉電機9和鋼絲繩提升裝置，所述旋轉電機9和減速機8設在主立柱頂端的安裝腔內且旋轉電機9位于減速機8下面，旋轉電機9的旋轉軸與減速機8的輸入軸連接，驅動齒輪6設在減速機8的輸出軸上，內齒輪7設在旋轉座3安裝腔的頂部，旋轉座3通過軸承套裝在主立柱的頂端且內齒輪7與驅動齒輪6相嚙合，封頂壓蓋5蓋在旋轉座3的頂部，旋轉梁4的中部固定的裝在旋轉座3上，兩個輔助抱柱2的上端分別固定在旋轉梁4中部兩側預先設置的安裝孔內，輔助抱柱2的下端與主抱柱的頂端相互配合構成一根完整的抱柱供停車平臺抱柱防墜裝置1作升降運動，停車平臺抱柱防墜裝置1裝在輔助抱柱2上，兩鋼絲繩提升裝置分別設在旋轉梁4的兩端，鋼絲繩提升裝置的鋼絲繩纏繞在停車平臺抱柱防墜裝置1的滑輪上，兩鋼絲繩提升裝置分別設在旋轉梁4的兩端，鋼絲繩提升裝置的鋼絲繩纏繞在停車平臺抱柱防墜裝置1的滑輪上。

所述停車平臺抱柱防墜裝置1包括抱柱裝置101、滑輪機構102、連桿103、 防墜楔塊104和防墜彈簧機構105，抱柱裝置101的頂部和底部均設有導向輪組，滑輪機構102、連桿103、防墜楔塊104和防墜彈簧機構105均設在抱柱裝置101骨架中部一側的安裝腔內，且防墜楔塊104位于滑輪機構102的下方，滑輪機構102包括滑輪架和裝在其上的滑輪，滑輪機構102通過銷軸與抱柱裝置101骨架連接，且滑輪機構102能偶上下串動，防墜楔塊104通過轉軸與抱柱裝置101的骨架連接，連桿103的上端與滑輪機構102滑輪架的下端鉸接，連桿103的下端與防墜楔塊104上端遠離輔助抱柱2的角鉸接，防墜彈簧機構105設在防墜楔塊104遠離輔助抱柱2的一側，防墜彈簧機構105中彈簧的一端與防墜楔塊104連接，防墜彈簧機構105中彈簧的另一端固定在抱柱裝置101安裝腔內壁上。所述防墜彈簧機構105包括彈簧、導向螺栓和壓蓋，導向螺栓固定在壓蓋上，且導向螺栓設在抱柱裝置101安裝腔內壁上預先設置的孔內，壓蓋通過螺栓與抱柱裝置101連接。
