本實用新型涉及一種環形施工吊籃，用于火力發電電廠、化工、冶金等行業煙囪內部施工，屬于高空作業安全技術領域。

背景技術：

環形施工吊籃是煙囪內部作業必不可少的施工平臺，它是經鋼絲繩懸掛于煙囪頂口鋼梁之上的。現有的吊籃安裝時沒有特定的穩固裝置，吊籃的晃動在所難免，這就給吊籃上的施工造成一定的困難，并且可能會撞壞煙囪內壁上的防腐結構層。

因此，有必要設計一種牢固可靠的裝置，來穩定住環形施工吊籃，使其能夠在靈活的上下開動的同時，又能使得正在施工中的吊籃也處在一個相對平穩的狀態，以此來保證吊籃上的安全施工。

技術實現要素：

本實用新型要解決的技術問題是提供一種環形施工吊籃穩定支撐裝置，來保持環形施工吊籃的平衡，從而來保障吊籃上的安全施工。

為了解決上述技術問題，本實用新型的技術方案是提供一種環形施工吊籃穩定支撐裝置，其特征在于：包括

均勻設于吊籃外周的“T”型直立支撐桿；

水平設于“T”型直立支撐桿頂部的、長度可調的水平支撐桿；

設于水平支撐桿端部的、與煙囪內壁貼合的滾輪裝置。

優選地，所述“T”型直立支撐桿包括垂直連接的豎直桿和水平桿，水平桿設于豎直桿頂部。

優選地，所述水平桿為空心結構，所述水平支撐桿套設于水平桿中。

優選地，所述“T”型直立支撐桿為鋼基材結構整體焊接而成，所述水平桿為空心方鋼材。

優選地，所述水平支撐桿通過卡扣或者螺母與“T”型直立支撐桿連接。

本實用新型通過在環形施工吊籃外周固定“T”型直立支撐桿，支撐到煙囪內壁的水平扶墻輪能夠收放自如，在吊籃上施工時，支撐裝置能夠使得吊籃相對平穩；開動吊籃時，在其上下移動的過程中也能靈活自如。

本實用新型提供的環形施工吊籃穩定支撐裝置具有如下有益效果：

1、適用范圍廣：可用于各種大小型號不同的環形施工吊籃；

2、經濟實惠：裝置制作取材只需一些鋼材即可，成本較低；

3、制作工藝簡單：取好材料后，簡單焊接即可使用；

4、裝置牢固可靠：原材料使用鋼材，并用電焊焊接，牢固性好；

5、裝置穩定效果好：可依據吊籃大小情況，設置多個支撐裝置，構成多點支撐的系統；

6、裝置簡便實用：安裝完成后，不影響環形吊籃上的施工，吊籃開動時，扶墻輪能沿著煙囪內壁滾動，不影響環形吊籃的上下開動，并且能夠有效的穩定吊籃，保障安全。

7、保護成品：保護煙囪內壁防腐層，避免吊籃晃動時撞壞成品。

附圖說明

圖1為單個穩定支撐裝置結構示意圖；

圖2為多個穩定支撐裝置安裝完成后結構示意圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

圖1為單個穩定支撐裝置結構示意圖，所述的穩定支撐裝置包括“T”型直立支撐桿1，“T”型直立支撐桿1為鋼基材結構整體焊接而成，包括垂直連接的豎直桿和水平桿，水平桿設于豎直桿頂部，水平桿是空心方鋼材。將水平支撐桿2套放在“T”型直立支撐桿1的水平桿中，利用旋轉螺母3，可以將水平支撐桿2固定牢靠。水平支撐桿2頂部安裝有滾輪裝置4，可以沿著煙囪內壁滾動，方便吊籃的開動。

滾輪裝置4為扶墻輪。

水平支撐桿2可以收放自如，需要固定時，亦可通過卡扣或者螺母將其擰緊，達到穩定支撐的目的。

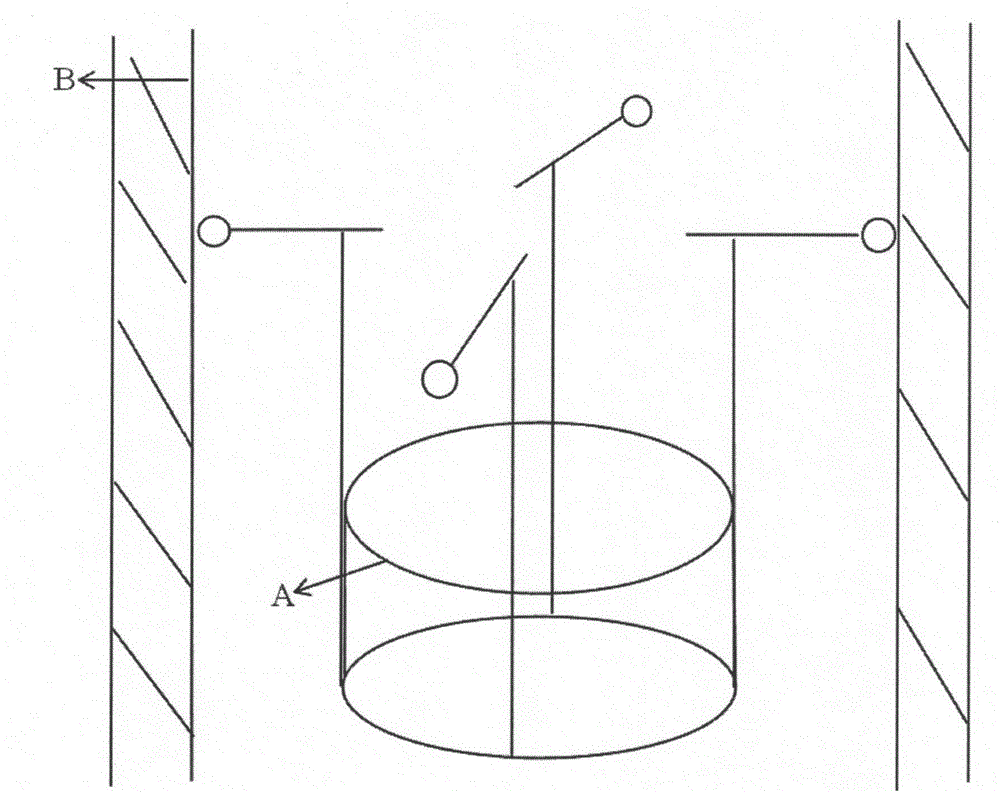

圖2所示為安裝有四個穩定支撐裝置的吊籃，當?shù)趸@A在高空作業時，通過螺絲固定或者焊接的方式將“T”型直立支撐桿1固定在吊籃上，水平調節扶墻輪延伸的長度，使其與煙囪內壁B支撐起來，達到穩固吊籃A的目的。由穩定支撐裝置提供四個穩定的支撐點，使得吊籃在施工時也不會出現晃動，保障施工安全。穩定支撐裝置的數量可以根據吊籃實際的大小情況，具體制定。
