本發明涉及建筑工程領域，具體為一種裝配式可折疊外墻施工操作平臺及施工方法。

背景技術：

目前，隨著城市建設發展，高層建筑正成為城市現代化的標志，外施工操作平臺，在建筑外墻施工中必不可少，也是外墻施工中唯一的操作載體，然而目前施工的操作平臺裝置基本都是單一的長方體、結構簡單，運輸不便，同時在施工過程中只能在一個平面操作，這樣就局限了高空施工人員操作范圍，增加了施工成本和高空懸吊頻率。

針對上述情況，根據外墻高空施工經驗，總結和發明出一種裝配式可折疊外墻施工操作平臺及施工方法，具有組合方便、操作簡單、安全可靠、成本低廉、提高工作效率等優勢。

技術實現要素：

本發明要解決的技術問題是外墻施工操作平臺體積較大、運輸不便，結構單一、作業面局限等問題，提供一種裝配式可折疊外墻施工操作平臺及施工方法，可以解決外墻施工操作平臺體積較大、運輸不便，結構單一、作業面局限等問題。極大的提高了操作平臺運輸的便利性，并可以根據需要組合自己需要的形狀，極大的提高了施工便利性，加大了施工作業面的施工方法和裝置。

為實現上述目的，本發明提供如下技術方案：一種裝配式可折疊外墻施工操作平臺，包括主平臺、副平臺、平臺網格底板、轉角連接框、吊索、吊環、組合連接螺栓孔、轉角吊索、安全橫桿、護欄和折疊鉸鏈，所述轉角連接框上設有組合連接螺栓孔，所述主平臺和副平臺上設有配合連接孔，所述主平臺和副平臺通過轉角連接框銜接，所述轉角連接框與主平臺和副平臺通過螺栓連接，所述螺栓穿過組合連接螺栓孔和配合連接孔，所述主平臺和副平臺底部均設有平臺網格底板，所述主平臺和副平臺上方設有吊環，所述主平臺和副平臺的兩側設有吊索，所述吊索穿過吊環設置，所述轉角連接框側面還設有插孔，所述安全橫桿兩端位于插孔內，所述平臺護欄的下方設有折疊鉸鏈，所述折疊鉸鏈用于平臺護欄的折疊。

作為本發明的一種優選技術方案，所述安全橫桿由金屬鋼筋或金屬鋼管制作，兩端呈現90度彎折。

作為本發明的一種優選技術方案，所述一種裝配式可折疊外墻施工操作平臺裝配完成后可以是Z型，U型、M型，以滿足不同施工場地的需要。

作為本發明的一種優選技術方案，所述吊索包括兩側吊索和轉角吊索，所述兩側吊索與主平臺及副平臺的外側的吊環連接外部起吊裝置，轉角吊索穿過主平臺和副平臺之間的轉角連接框上的吊環連接外部起吊裝置。

一種裝配式可折疊外墻施工操作平臺的施工方法，包括：首先，在地面根據操作需要組合好操作平臺，該平臺可以根據建筑結構需要組合成陰、陽轉角及多種形狀使用；

當主平臺一側的轉角連接框與副平臺連接后，要將另一側的轉角連接框內的缺口通過安全橫桿鎖死，避免操作人員從該缺口墜落，然后安裝吊環和吊索，可以根據需要設置電機控制升降；

由于操作平臺可以呈現角度，在上升和下降時候牽引點的平衡必須要保證，必須同步升降，該操作平臺在完成施工下降至地面時候，要平衡擺放、防止變形。

與現有技術相比，本發明的有益效果是：本發明解決了在進行外墻施工的情況下作業面小、形狀單一等情況，在外墻施工中通過一次升降可以完成多個作業面的施工，同時具備在多面同步施工的優勢，極大的提高了工作效率。采用該方法施工后，加快了施工進度、減少施工升降的次數、降低了施工操作人員的工作強度，降低了成本。該方法具有制作容易、操作簡單、提高效率、安全可靠，同時可以滿足和提高外墻高空施工的要求，建議在建筑施工中廣泛、大量推廣使用。。

附圖說明

圖1為本發明的一種結構示意圖；

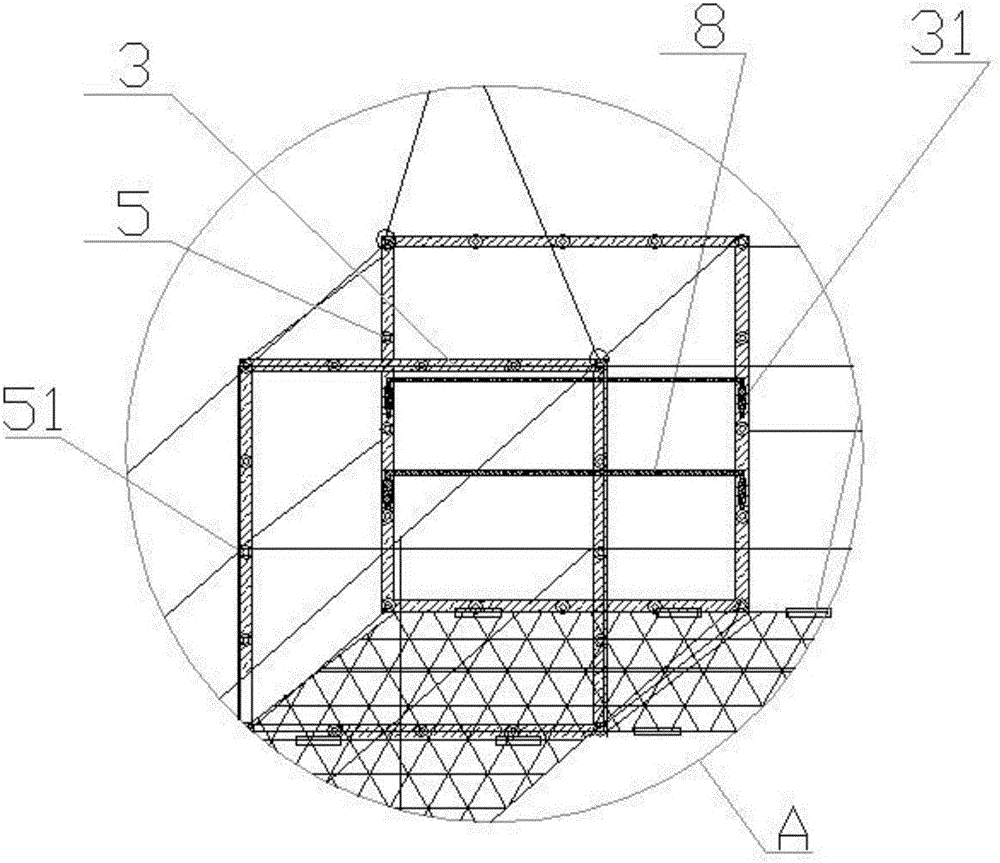

圖2為圖1中A部分的局部放大圖；

圖中：1-1.兩側吊索，1-2.轉角吊索，2.吊環，3.轉角連接框，31.插孔，4.副平臺，5.組合連接螺栓孔，51.配合連接孔，6.平臺網格底板，7.主平臺，8.安全橫桿，9.折疊鉸鏈。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種裝配式可折疊外墻施工操作平臺，如圖1所示為Z型工作平臺，包括主平臺7、副平臺4、平臺網格底板6、轉角連接框3、吊索、吊環2、組合連接螺栓孔5、轉角吊索1-2、安全橫桿8、護欄和折疊鉸鏈9，所述轉角連接框3上設有組合連接螺栓孔5，所述主平臺7和副平臺4上設有配合連接孔51，所述主平臺7和副平臺4通過轉角連接框3銜接，所述轉角連接框3與主平臺7和副平臺4通過螺栓連接，所述螺栓穿過組合連接螺栓孔5和配合連接孔51，所述主平臺7和副平臺4底部均設有平臺網格底板6，所述主平臺7和副平臺4上方設有吊環2，所述主平臺7和副平臺4的兩側設有吊索，所述吊索穿過吊環2設置，所述轉角連接框3側面還設有插孔31，所述安全橫桿8兩端位于插孔31內，所述平臺護欄的下方設有折疊鉸鏈9，所述折疊鉸鏈9用于平臺護欄的折疊。

所述安全橫桿8由金屬鋼筋或金屬鋼管制作，兩端呈現90度彎折

所述吊索包括兩側吊索1-1和轉角吊索1-2，所述兩側吊索1-1與主平臺7及副平臺4的外側的吊環2連接外部起吊裝置，轉角吊索1-2穿過主平臺7和副平臺4之間的轉角連接框3上的吊環2連接外部起吊裝置。

一種裝配式可折疊外墻施工操作平臺的施工方法，包括：

首先，在地面根據操作需要組合好操作平臺，該平臺如圖1所示組成Z型操作平臺；

當主平臺7一側的轉角連接框3與副平臺4連接后，要將另一側的轉角連接框3內的缺口通過安全橫桿8鎖死，避免操作人員從該缺口墜落，然后安裝吊環2和吊索，可以根據需要設置電機控制升降，

由于操作平臺可以呈現多角度，在上升和下降時候牽引點的平衡必須要保證，必須同步升降，該操作平臺在完成施工下降至地面時候，要平衡擺放、防止變形。

本發明一種裝配式可折疊外墻施工操作平臺裝配完成后除上述實施例為Z型外還可以是U型、M型等，以滿足不同施工場地的需要。盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
