本發明屬于建筑
技術領域：
，尤其涉及一種結構找坡之倒置屋面水落口結構。
背景技術：

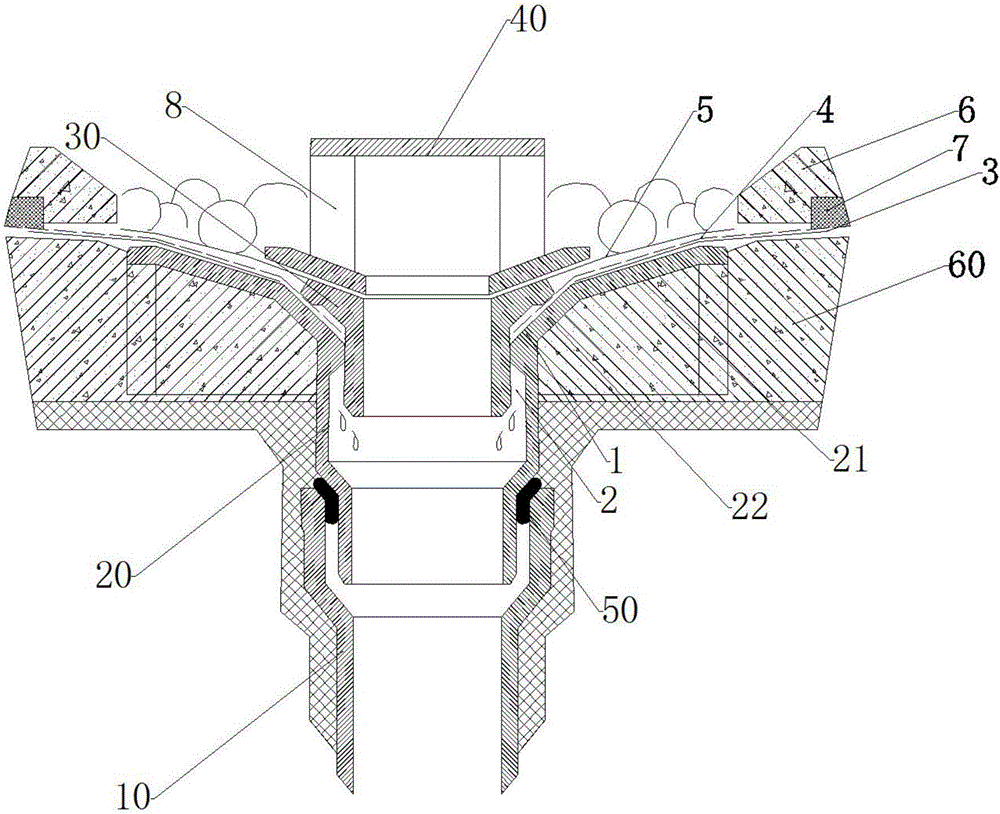

：倒置屋面即倒置式保溫屋面，將吸水率低的保溫材料設置在防水層之上的屋面。保溫層設置在防水層上面：其構造層次為保溫層、防水層、結構層。倒置屋面一直飽受垢病的弊端是保溫層滲積水如何有效排除的問題。簡單的辦法是保溫層在水落口處開口。現有開口主要有封閉埋管及敞開加網(格柵)兩類形式。其共同的缺點是開口處在排水時，匯集于此的明水也能倒流進入保溫層，特別是水量大，產生壅水現象時，匯集于此的明水更易倒流。因此，平時既能有效排除保溫層內滲積水，又能確保降雨時水不會倒流進入保溫層，就成了新型水落口應著力解決的問題。技術實現要素：有鑒于此，本發明要解決的技術問題是提供一種結構找坡之倒置屋面水落口結構,以解決現有技術中倒置屋面保溫層中滲水難以排出且當水量較大時，水落口內的水易倒流進入保溫層的問題。本發明解決上述技術問題所采用的技術方案如下：一種結構找坡之倒置屋面水落口結構，包含結構頂板，所述結構頂板上方設置主防水層和保溫層；所述結構頂板上預埋水落管和水口斗座，所述水口斗座包含管身和喇叭狀端口，所述管身插入水落管；所述水口斗座內壁設置若干在圓周方向均勻分布的凸起，兩兩相鄰的凸起之間形成用于落水的凹槽；所述主防水層與水口斗座喇叭狀端口搭接；所述主防水層上方設置聚酯氈，所述聚酯氈圍繞水口斗座的喇叭端口設置，所述聚酯氈靠近水口斗座的一端通過水口壓環壓緊固定、另一端通過設置于其上的保溫層壓緊固定，聚酯氈引導滲漏于主防水層上的水到水口斗座內壁的凸起之間形成的凹槽排入水口斗座及水落管。進一步的，所述水口斗座的喇叭端口設置導流箅蓋，所述導流箅蓋與水口斗座處水口壓環接觸的一面為坡面或平面。進一步的，所述水落管與水口斗座套疊的部分之間設置橡膠密封圈。進一步的，所述水口斗座喇叭狀端口包含兩段連續的坡面，靠近邊緣的坡面坡度較小且較長。進一步的，所述頂板結構的內壁圍繞水落管的區域設置補償絕熱PU。進一步的，所述聚酯氈的上方設置JS保護層，所述JS保護層上方圍繞箅蓋排水口的周圍設置大粒徑鵝卵石。本發明實現的結構找坡之倒置屋面水落口結構，適用于結構找坡之倒置屋面，旨在解決保溫層內滲積水有效排除之同時，又可防止明水倒流——特別是短時降雨量大，水口處產生壅水時。預制、安裝、錨固、導水、防護、密封、補償絕熱、保溫壓置層收頭等多項技術的整合，使水口系統設計科學合理，制作安裝簡便，實用可靠，弱維護，免維修。附圖說明圖1為本發明一種結構找坡之倒置屋面水落口結構示意圖；圖2為本發明另一種結構找坡之倒置屋面水落口結構示意圖；圖3為本發明水口斗座俯視結構示意圖。10水落管20水口斗座30水口壓環40導流箅蓋50橡膠密封圈60結構頂板1凸起2凹槽3主防水層4聚酯氈5JS保護層6細石砼壓置層封邊7XPS保溫板8排水口21上坡22下坡具體實施方式為了使本發明所要解決的技術問題、技術方案及有益效果更加清楚、明白，以下結合附圖和實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。一種結構找坡之倒置屋面水落口結構，如圖1和圖2所示，包含結構頂板60，所述結構頂板60上方設置主防水層3和保溫層；保溫層設置于最上方，本實施例中保溫層為XPS保溫板7。主防水層3非固化橡膠瀝青粘貼改性瀝青卷材并由聚氨酯加聚酯布增強。結構頂板上預埋水落管10和水口斗座20，水落管10和水口斗座優選PVC材質，所述水口斗座20包含管身和喇叭狀端口，所述管身插入水落管；喇叭狀端口通過錨架固定于所述水落孔周邊。水口斗座內壁設置若干在圓周方向均勻分布的凸起，兩兩相鄰的凸起之間形成用于落水的凹槽；所述主防水層與水口斗座喇叭狀端口搭接；所述主防水層上方設置聚酯氈，所述聚酯氈圍繞水口斗座的喇叭端口設置，所述聚酯氈靠近水口斗座的一端通過水口壓環壓緊固定、另一端通過設置于其上的保溫層壓緊固定，聚酯氈引導滲漏于主防水層上的水到水口斗座內壁的凸起之間形成的凹槽排入水口斗座及水落管。所述錨架由6mm厚橫豎條帶構成，4組，呈對稱十字型布置；豎向條帶寬約20mm，橫向條帶寬約40mm，與局部凸緣位置對應。水口斗座20的材質為高密度聚乙烯，白色，厚10mm上口內徑160mm，下口內徑120mm。所述水口斗座20的喇叭狀端口包含兩段連續的坡面，靠近邊緣的上坡21坡度較小且較長，具體優選上坡21坡度為18°，寬約140mm-180mm；下坡22長約60mm，43°坡度?？蛇x的另一種喇叭端口，所述喇叭狀端口還可以設置向上再向內的翻邊，翻邊每處約1/8端口弧長。所述水口斗座內壁設置若干在圓周方向均勻分散的凸起1，如圖3所示，兩兩相鄰的凸起1之間形成用于泄水的凹槽2；凸起優選4處，呈對稱十字型布置，每處約1/8弧長，寬約40mm。所述結構頂板60上設置主防水層3，所述主防水層3與水口斗座20的喇叭狀端口搭接；所述主防水層3上方設置以聚酯氈4為代表的聚酯氈，所述聚酯氈4圍繞水口斗座20的喇叭端口設置，所述聚酯氈4靠近水口斗座20的一端通過水口壓環30壓緊固定，另一端通過設置于結構頂板60上的XPS保溫板7(保溫層)壓緊固定，聚酯氈4對滲漏于主防水層3上方的滲漏水進行引導直到從水口斗座內壁的凹槽2排入水口斗座20及水落管10。本實施例中，所述水口斗座20內壁與水口壓環組合后，凹槽2與水口壓環30外壁之間形成4段泄水腔槽，總長約圓周之一半，獨立的泄水腔槽與水口斗座的大量排水分開，使?jié)B漏水可以有效排走，水口斗座內的大量排水也不會倒流到保溫層。聚酯氈輔助聚酯氈的設置，使保溫層滲水可以及時被引導排泄，不會形成大量積水。所述水口壓環30包含一筒狀本體和設置于本體端部的凸緣，所述筒狀本體嵌套在水口斗座20內與水口斗座20的內壁抵接，所述凸緣與水口斗座20的喇叭狀端部卡接。所述凸緣外側還設置若干呈環形陣列設置的凸塊，當所述水口壓環30旋轉時，所述凸塊與水口斗座20喇叭端口的對應結構卡接，實現與水口斗座的固定。所述凸緣的上表面為平面或坡面。凸緣的上表面為坡面，如圖1所示，用于斜板找坡屋面。其中，水口壓環30之上下緣外徑分別為60-55mm，下緣帶凸起，厚6mm、寬20mm,凸起設置8處，每處約1/16弧長，均分對稱布置；底斜環板斜度43°。其中環筒下部管口外側有寬為5之45°倒角。凸緣的上表面為平面，如圖2所示，用于底平上坡屋面。其中，水口壓環30之上下緣外徑分別為60-55mm，下緣帶凸起，厚6mm、寬20mm,凸起設置8處，每處約1/16弧長，均分對稱布置；環板上表面斜度18°，下表面43°。其中，環筒下部管口外側有寬為5之45°倒角。所述水口斗座20的喇叭端口設置導流箅蓋40，并使導流箅蓋40壓緊水口壓環30，根據水口壓環30的凸緣上表面的形狀，所述導流箅蓋40與水口壓環30接觸的一面為坡面或平面。作為一種可選的導流箅蓋，整體為不銹鋼材質，用于斜板找坡屋面，如圖2所示。其中，箅蓋上為圓板，外徑約220mm，厚約8mm；箅蓋下為圓形環板，內徑120mm，外徑300mm，厚12mm，其中環板外緣厚度為6mm，形成下表面帶有寬約20的斜坡。作為排水口8的豎向過水導流箅板，高90mm，寬45mm，厚6mm，呈向心均勻布置，內徑處凈距約25mm，滿焊，焊縫高6mm。作為另一種可選的導流箅蓋，材質為鑄鐵，用于底平上坡屋面，如圖1所示，其中，材質為HT150壓口鑄鐵，精細鑄造。箅蓋上為圓板，外徑約220mm，厚約15mm，箅蓋下為圓形環板，內徑120mm，外徑300mm，厚20mm，其中環板斜度為18°，環板外緣之上表面為水平面，則其外邊緣厚度減為12mm。過水豎向箅板，高約100～115mm，寬45mm，厚8mm，呈向心均勻布置，內徑處凈距約20mm。為實現水口斗座20與水落管10之間密封，在所述水口斗座20的管身外壁與水落管10內壁之間設置橡膠密封圈，所述橡膠密封圈優選厚皮丁腈橡膠泡沫密封圈；丁腈泡沫橡膠密封圈直徑φ15mm，皮膜厚1.5mm，圈內徑140mm；安裝時，擠推膠圈于管口處，使水落口下端管外形成約50～60mm的“空腔”，止水溢出。另外，水落口結構板內表面及水落管一定范圍內設置了補償PU絕熱層。XPS保溫板7上的砼壓置層采用細石砼，C25，厚45，成品鋼筋網片，φ3.8@75，雙向點焊，水口處向下折彎90°。其中水口處平面分格為外方內圓(φ600mm)，最窄處寬約200mm(亦即外方邊長為1000)。其中縫寬15mm，采用成品密封模條，其中，模條自帶擠塑聚苯板，密度不小于43㎏/m3，縫頂嵌填建筑用單組份聚氨酯密封膠，深18mm；其中，膠頂面刮涂水泥基聚合物Ⅱ型涂層2mm厚。細石砼施作前，水口四周約φ950mm范圍內，在主防水之上，薄涂一層JS粘貼300g/㎡之聚酯氈導水兼保護，直入水口壓環之下。其中，細石砼封邊完工后，在外露之聚酯氈表面涂抹Ⅰ型0.8厚JS保護層5，直至水口壓環30邊緣。箅蓋就位后，水口四周隨即填鋪卵石一層，與砼邊持平，其中，卵石最小粒徑不小于30mm。現場噴發PU為阻燃型，發泡后厚度約25，容重不小于30㎏/m3。其中，包括硬泡表面涂JS，1.0厚，保護，且增加阻燃性能。噴發范圍自結構板向下不小于300mm，水平自管外緣不少于350mm。細石砼壓置層封邊6用于壓置XPS保溫板7，細石砼壓置層6的封邊處用清水模板，外四方、內八角，內支撐牢固。包括細石砼的封邊、配筋，包括密封模條。以上參照附圖說明了本發明的優選實施例，并非因此局限本發明的權利范圍。本領域技術人員不脫離本發明的范圍和實質內所作的任何修改、等同替換和改進，均應在本發明的權利范圍之內。當前第1頁1 2 3
