本發明涉及一種攪拌機，具體是混凝土攪拌機

背景技術：

混凝土攪拌機是工程中最常用的機械設備之一，一般攪拌機，攪料、卸料時需要人工按鍵操作，啟動、攪料、關閉大大增加了人工勞動強度且攪拌出來的混凝土標號不一定達標，并且需要專業操作人員進行操作增加企業成本，而且人工操作正確率不高，容易誤操作導致機械損壞和出料率不高使其維修成本變高，攪拌結束后機械需要人工清洗和保養，又進一步大大增加了人工勞動強度和企業成本。

技術實現要素：

本發明目的在于提供一種全新混凝土攪拌機裝置，以解決上述背景技術提出的問題。

為實現上述目的，本發明提供以下技術方案：

這種混凝土攪拌機包括：攪拌機主體、攪拌機、料倉、料斗、滑軌、卸料口、水泥罐、水泥螺旋、運算系統、水箱、水泵、高壓水泵、高壓噴頭、機油泵、機油管、機油桶、配料儀、稱重儀、限位開關、數顯計數儀、紅外傳感器、控制柜、電鈴。上述所述裝置中料倉、水泥螺旋、水箱中都設置有稱重儀，攪拌機連接電機，限位開關、數顯計數儀、配料儀都與控制柜相連接，紅外傳感安裝在卸料口且與運算模塊相連接，主機內壁設置有高壓噴頭與高壓泵相連接，機油管設置在攪拌機各保養位置上。電鈴則安裝在場地比較開闊的位置并與控制柜相連接。滑軌上安裝有限位開關，水泵連接水箱和稱重儀，水箱連接水源。運算系統作為整個裝置的中間樞紐。

附圖說明

1.圖1和圖2為攪拌機結構示意圖。

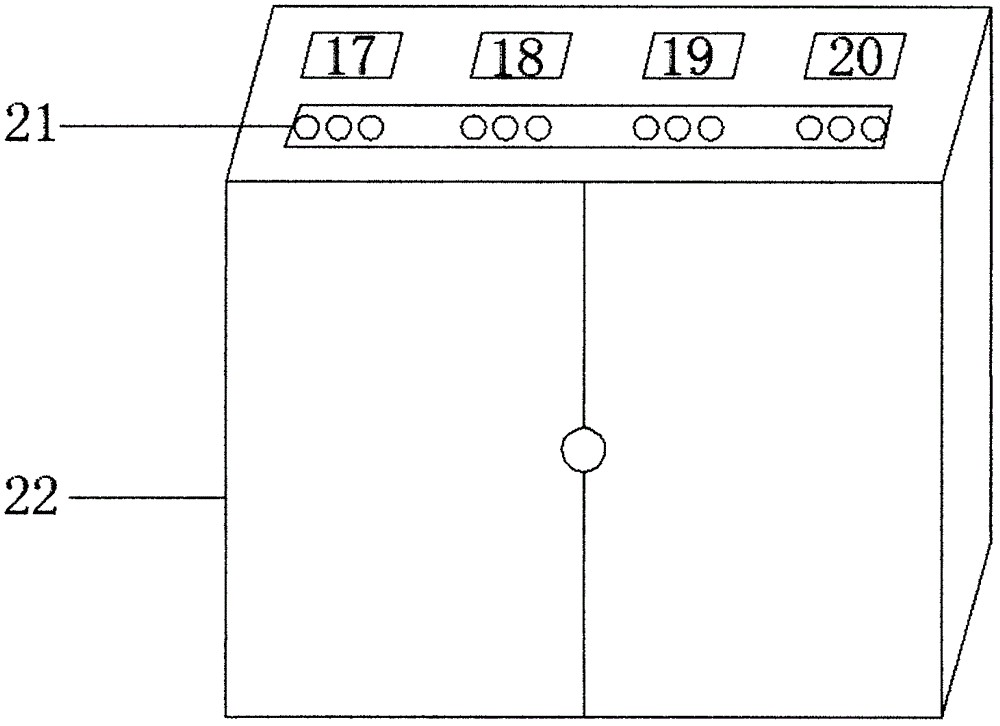

2.其中圖1中數字代表，1料倉、2沙子、石頭稱重儀、3料斗、4限位開關、5滑軌、6攪拌機、7水稱重儀、8水泵、9紅外傳感、10卸料口、11蝶閥、12水泥稱重儀、13水泥螺旋、14水泥罐、15水箱、16電鈴，圖2中數字代表：17沙子配料儀、18石頭配料儀、19水配料儀、20水泥配料儀、21手動按鈕、22控制柜。

具體實施方式

下面將結合本發明中的實施例附圖，對本發明技術方案進行清除、完整地描述，顯然所描述施例中僅僅是本發明一部分實施例，而不是全部實施例.

一、系統運算

1.使用前設置混凝土用料的方量和混凝土標號，然后啟動系統，這時沙子配料儀17、石頭配料儀18、水泥配料儀20、水配料儀19給各自的稱重儀2、7、12進行配料，配料完成后進行等待。

2.當水泥罐車接料口與機械卸料口10對接時，紅外傳感9將信號反饋給中央控制柜22，這時電鈴16響鈴3秒告知司機車已停放到位，再等待區的稱重儀2開始卸料給料斗3，當卸料完成后(料倉1再次進行配料進入等待)料斗3上升，攪拌機6，3秒后啟動。

3.當料斗3上升到滑軌5頂點限位開關4處，料斗3停止上升，開始卸料到攪拌機6中，同時水泥稱重儀12開始卸水泥(卸水泥完成后水泥稱重儀12再次進行配料進入等待)，到攪拌機6中，同時水稱重儀7開始卸水到攪拌機6中(卸水完成后水稱重儀6再次進行配料進入等待)，攪拌機中所有材料進行混合攪拌，料斗3卸料完成后開始下降，下降到限位開關4處停止，進入等待指令。

4.混合料自動攪拌均勻后，攪拌機自動開啟卸料門到罐車入料口，卸料完畢卸料門自動關閉，同時數顯計數儀計數1次。(料斗3未下降到下限位開關4處，料倉1不能進行卸料工作)，然后料倉1卸料到料斗3，再重復以上步驟，直到數顯計數儀上最后一罐料卸料完成，卸料口10關閉完成1秒后，電鈴16啟動，響鈴10秒，告知司機混凝土已全部攪拌完成。

5.響鈴?fù)瓿珊笳麄€(gè)機械系統回到最原始狀態(已經在數顯計數儀上設置好的用料的狀態)等待下一次的觸發。

以上程序都是由控制柜22自動運算分配完成，一個程序完成以后再交給下一個程序，所有程序之間互不干擾，控制柜通過運算模塊來觸發程序的開啟與關閉。

當攪拌機需要清洗和保養時，按攪拌機清洗建和保養建，此時高壓泵進行工作，對攪拌機內壁進行高壓清洗，機油泵也進行工作，將機油抽送到需要保養位置。

二、數顯計數儀

1.數顯計數儀上有設置數量加減鍵，一件清零鍵，常開、常閉端口，觸碰端口和計數端口且與控制柜鏈接。

2.數顯計數儀為3位數顯示，且顯示屏與計數儀用線連接，方便人工進行數量觀察和方量設置。

3.使用前先設置計數，觸碰后數顯計數儀啟動，計數自動保存該值，若需重新設置數量，按下一鍵清零，數值自動歸零，常開、常閉端口開始工作直到電板停止工作(計數端口計數到設定數值時電板停止工作)。

4.計數端口信號輸入一次，顯示屏計數一次。

6.當計數端口計數到設置數值時，數顯計數儀止工作，回到原始狀態(已設置好計數的狀態)，等待下一次觸發。

7.當計數設置為1時，所有稱重儀只進行一次配料。

三、機械動作

1.當系統設置完畢，由紅外傳感9接收到信號，控制料倉稱重儀2進行卸料工作。

2.料倉稱重儀2配料完成后，通過輸送帶將配合完成的沙石輸送到料斗3，料斗3上升到限位開關4處開始卸料，然后由上限位開關4控制水泥稱重儀12、水稱重儀7，使其進行卸水、卸水泥工作。水稱重儀7前后各有一個水泵8(如圖1所示)，前水泵8將進行稱重工作，將水箱中的水抽到稱重儀上進行稱重，后水泵主要用于將水稱重儀7中的水抽入到攪拌機6中進行混合攪拌。水泥稱重儀12鏈接水泥螺旋13和蝶閥11(如圖1所示)，由水泥螺旋把水泥罐中的水泥送入水泥稱重儀12中進行稱重，然后再由蝶閥11開啟水泥稱重儀12上的倉門，將水泥漏入攪拌機中進行攪拌。同時上限位開關4還控制攪拌機6的攪拌時間，上限位開關4觸發，攪拌機6的攪拌時間進入倒計時。

3.料斗3下降到下限位開關4處，由下限位開關4控制沙子、石頭稱重儀2進行卸料，若料斗3未下降到限位開關4處，沙、石稱重儀2不會進行卸料工作。當沙、石稱重儀2卸料給料斗3，料斗3再次上升時，攪拌機6時間剛好倒計時完畢，此時由攪拌機6控制卸料口10艙門開啟，然后進行卸料到水泥罐車中，然后卸料口10艙門關閉。此時料斗3繼續上升至上限位開關4處，在重復以上機械動作直到數顯計數儀上最后一罐料攪拌完畢，然后由數顯計數儀斷開所有機械運作。
