本發明涉及脫硫鋼煙道設備領域，尤其是一種煙道永久對接裝置及安裝方法。

背景技術：

目前，大型鋼煙道與混凝土煙道的對接主要用于鋼廠。相應的對接技術與設備在我國起步較晚，實際的操作工藝并不熟練。由于常規的鋼煙道與混凝土煙道的對接往往造成停產時間長、二次停產、對接質量差等問題，不太適合脫硫鋼煙道的實際情況。因此，目前市場十分需要有一種可以快速對接，節約時間，節省成本的對接裝置。

技術實現要素：

本發明所要解決的技術問題是提供一種快速對接，節約時間，節省成本的煙道永久對接裝置及安裝方法。

本發明解決其技術問題所采用的技術方案是：煙道永久對接裝置，其特征在于：包括管節以及設置于煙道上的環梁裝置，所述環梁裝置固定設置于煙道上的煙孔處，所述管節的端口固定設置于環梁裝置上。

進一步的是，所述環梁裝置圓周方向上均勻設置有支撐擋板，所述支撐擋板對管節提供支撐。

進一步的是，所述管節的中心軸線與底面垂直。

進一步的是，煙道永久對接裝置安裝方法，包括以下步驟：a、首先在煙道的洞口環梁區域植筋，按照如下步驟操作：放線→定位→打孔→清孔→注膠→種植錨栓→處理；b、其次，待環梁區域植筋完成后，將環梁鋼筋與植筋綁扎，安裝環梁裝置，安裝環梁頂部鋼板埋件，澆筑環梁砼并完成養護，該施工部分須在休風停產前10天完成；c、接下來，進行脫硫鋼煙道管節安裝，即在吊裝煙道管前，鋪設橡膠板，將環梁砼與煙道管隔開減震支模作用，在環梁頂埋件與脫硫鋼煙道之間焊接鋼板加勁板，加勁板布置；d、最后安裝封板，脫硫鋼煙道與主煙囪煙道采用封板結構，煙道頂部安裝內封板結構，焊好吊耳進行吊裝就位。

進一步的是，所述內封板結構由鋼板底板及工字鋼焊接組成。

本發明的有益效果是：在實際使用時，只需首先在煙道的洞口環梁區域植筋，然后安裝環梁裝置，完成鋼板埋件、澆筑環梁砼以及管節安裝后，通過封板結構完成煙道封閉，即完成了相應的安裝。本發明將原有的安裝步驟進行了優化，不僅便于實際操作，而且減少了零部件數量，提高了安裝的質量。本發明尤其適用于脫硫鋼煙道設備之中。

附圖說明

圖1是本發明煙道上環梁裝置的俯視圖。

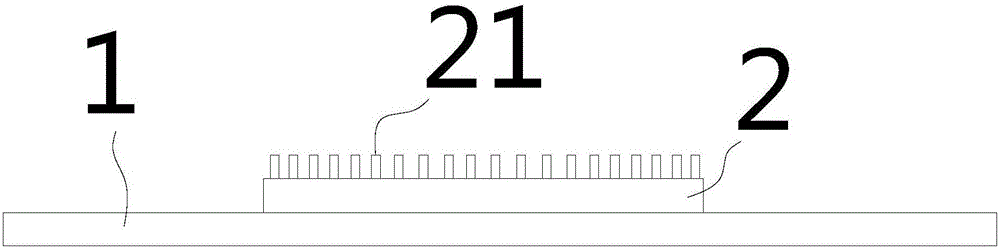

圖2是本發明煙道上環梁裝置的側視圖。

圖3是本發明安裝管節后的示意圖。

圖4是本發明的封板結構的示意圖。

圖中標記為：煙道1、環梁裝置2、支撐擋板21、管節(3、內封板結構4。

具體實施方式

下面結合附圖對本發明進一步說明。

如圖1、圖2、圖3、圖4所示，本發明的煙道永久對接裝置，包括管節3以及設置于煙道1上的環梁裝置2，所述環梁裝置2固定設置于煙道1上的煙孔處，所述管節3的端口固定設置于環梁裝置2上。

本發明的技術優勢就在于保證安裝質量的前提下，實現了對接裝置的快速對接。在實際使用時，操作步驟是這樣的，包括以下步驟：a、首先在煙道1的洞口環梁區域植筋，按照如下步驟操作：放線→定位→打孔→清孔→注膠→種植錨栓→處理；b、其次，待環梁區域植筋完成后，將環梁鋼筋與植筋綁扎，安裝環梁裝置2，安裝環梁頂部鋼板埋件，澆筑環梁砼并完成養護，該施工部分須在休風停產前10天完成；c、接下來，進行脫硫鋼煙道管節3安裝，即在吊裝煙道管前，鋪設橡膠板，將環梁砼與煙道管隔開減震支模作用，在環梁頂埋件與脫硫鋼煙道之間焊接鋼板加勁板，加勁板布置；d、最后安裝封板，脫硫鋼煙道與主煙囪煙道采用封板結構，煙道頂部安裝內封板結構4，焊好吊耳進行吊裝就位。一般的，所述內封板結構4優選由鋼板底板及工字鋼焊接組成。

為了在實際安裝時，管節3可以得到更為有力的支撐，從而讓整個支撐結構更為穩固可靠，如圖3所示，可以選擇這樣的方案：所述環梁裝置2圓周方向上均勻設置有支撐擋板21，所述支撐擋板21對管節3提供支撐。一般的，優選管節3的中心軸線與底面垂直。
