本發明涉及一種設備，特別涉及一種數控石材切割設備。

背景技術：

隨著現代機械加工業的發展，對切割的質量、精度要求也不斷提升，對提高生產效率，降低生產成本，具有高智能化的自動切割功能的切割設備也在提升，然而現在普遍使用的切割裝置一般通過手動手柄操作或者電動機械手臂操控切割，操作難度大，制作成本高，且不具有自動化處理物料能力，不能滿足使用要求，傳統的切割設備加工效率低，操作平臺大，切割效率低，都是用刀具的運動來切割材料，操作難度大，對技術人員要求高，切割材料的大小不能夠固定。

技術實現要素：

本發明的主要目的在于提供一種數控石材切割設備，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：一種數控石材切割設備，包括操作平臺、齒輪裝置、夾緊裝置、數控電機傳動裝置，所述數控電機傳動裝置包括工作臺滑板、直齒輪、箱體、電機、滾珠絲杠、滾珠絲母、絲杠滑軸、絲杠滑套、主絲母、萬向球形聯軸器、主絲杠和傳動齒輪，所述電機一側安裝有輸出軸，所述輸出軸上設有所述直齒輪，所述輸出軸與所述直齒輪通過鍵固定連接，所述輸出軸的端側套接有所述滾珠絲杠，所述滾珠絲杠上套接有所述滾珠絲母，所述滾珠絲母與所述滾珠絲杠的另一側均與所述絲杠滑軸相套接，所述絲杠滑軸外壁套接有所述絲杠滑套，所述絲杠滑軸另一端通過所述萬向球形聯軸器與所述主絲杠相連接，所述主絲杠上依次套接有所述主絲母和傳動齒輪，且所述主絲母、萬向球形聯軸器、主絲杠和傳動齒輪均設置在所述箱體內，所述箱體上設置有所述工作臺滑板，所述直齒輪上設置有齒輪裝置，所述齒輪裝置包括第一直齒輪、連接軸、第一錐齒輪、第二錐齒輪和圓柱軸，所述第一直齒輪和所述直齒輪嚙合連接，所述第一直齒輪上安裝有所述連接軸，所述第一直齒輪和所述連接軸通過鍵固定連接，所述連接軸的另一側安裝有所述第一錐齒輪，所述連接軸和所述第一錐齒輪通過鍵固定連接，所述第一錐齒輪上安裝有第二錐齒輪，所述第一錐齒輪和第二錐齒輪嚙合連接，所述第二錐齒輪和所述圓柱軸通過鍵固定連接，所述圓柱軸的一側安裝有刀片，所述數控電機傳動裝置外側設置有所述操作平臺，所述操作平臺和所述數控電機傳動裝置通過螺釘固定連接，所述操作平臺上側安裝有所述夾緊裝置，所述操作平臺底側安裝有四個支撐腿。

優選地，所述刀片的一側安裝有法蘭，所述刀片和所述圓柱軸通過所述法蘭固定連接。

優選地，所述每兩個支撐腿之間都設有棱形架。

優選地，所述操作平臺上開設有切刀槽。

與現有技術相比，本發明具有如下有益效果：該種數控石材切割設備，結構簡單，使用方便，操作簡單，切割效率高，節省了人力資源，制作成本較低，具有自動化處理物料的能力，設計新穎獨特，值得推廣。

附圖說明

圖1為本發明一種數控石材切割設備的整體結構示意圖。

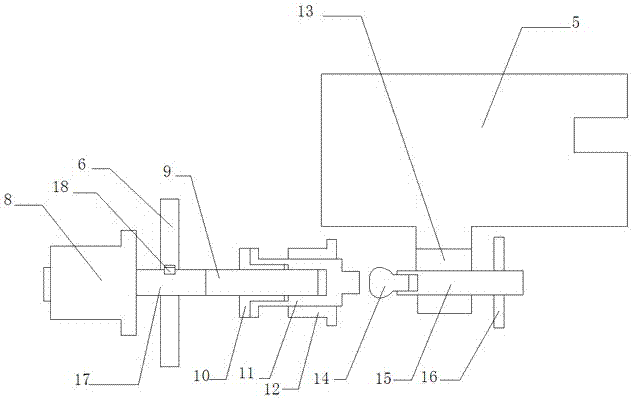

圖2為本發明一種數控石材切割設備的數控電機傳動裝置連接位置圖。

圖中：1、操作平臺；2、齒輪裝置；3、夾緊裝置；4、數控電機傳動裝置；5、工作臺滑板；6、直齒輪；7、箱體；8、電機；9、滾珠絲杠；10、滾珠絲母；11、絲杠滑軸；12、絲杠滑套；13、主絲母；14、萬向球形聯軸器；15、主絲杠；16、傳動齒輪；17、輸出軸；18、鍵；19、第一直齒輪；20、連接軸；21、第一錐齒輪；22、第二錐齒輪；23、圓柱軸；24、刀片；25、螺釘；26、支撐腿；27、法蘭；28、菱形架；29、切刀槽。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1-2所示，一種數控石材切割設備，包括操作平臺1、齒輪裝置2、夾緊裝置3、數控電機傳動裝置4，所述數控電機傳動裝置4包括工作臺滑板5、直齒輪6、箱體7、電機8、滾珠絲杠9、滾珠絲母10、絲杠滑軸11、絲杠滑套12、主絲母13、萬向球形聯軸器14、主絲杠15和傳動齒輪16，所述電機8一側安裝有輸出軸17，所述輸出軸17上設有所述直齒輪6，所述輸出軸17與所述直齒輪6通過鍵18固定連接，所述輸出軸17的端側套接有所述滾珠絲杠9，所述滾珠絲杠9上套接有所述滾珠絲母10，所述滾珠絲母10與所述滾珠絲杠9的另一側均與所述絲杠滑軸11相套接，所述絲杠滑軸11外壁套接有所述絲杠滑套12，所述絲杠滑軸11另一端通過所述萬向球形聯軸器14與所述主絲杠15相連接，所述主絲杠15上依次套接有所述主絲母13和傳動齒輪16，且所述主絲母13、萬向球形聯軸器14、主絲杠15和傳動齒輪16均設置在所述箱體7內，所述箱體7上設置有所述工作臺臺滑板5，所述直齒輪6上設置有齒輪裝置2，所述齒輪裝置2包括第一直齒輪19、連接軸20、第一錐齒輪21、第二錐齒輪22和圓柱軸23，所述第一直齒輪19和所述直齒輪6嚙合連接，所述第一直齒輪19上安裝有所述連接軸20，所述第一直齒輪19和所述連接軸20通過鍵18固定連接，所述連接軸20的另一側安裝有所述第一錐齒輪21，所述連接軸20和所述第一錐齒輪21通過鍵18固定連接，所述第一錐齒輪21上安裝有第二錐齒輪22，所述第一錐齒輪21和第二錐齒輪22嚙合連接，所述第二錐齒輪22和所述圓柱軸23通過鍵18固定連接，所述圓柱軸23的一側安裝有刀片24，所述數控電機傳動裝置4外側設置有所述操作平臺1，所述操作平臺1和所述數控電機傳動裝置4通過螺釘25固定連接，所述操作平臺1上側安裝有所述夾緊裝置3，所述操作平臺1底側安裝有四個支撐腿26。

作為優選，所述刀片24的一側安裝有法蘭27，所述刀片24和所述圓柱軸23通過所述法蘭27固定連接，便于刀片的拆卸和安裝。

作為優選，所述每兩個支撐腿26之間都設有棱形架28，使操作平臺更加的穩固。

作為優選，所述操作平臺上開設有切刀槽29，便于刀片切割材料。

工作原理：使用時接通所述的電源，使所述電機8的所述輸出軸17發生轉動，從而帶動與其用所述鍵18固定連接的所述直齒輪6的轉動，同時所述輸出軸17的轉動帶動與其連接的所述滾珠絲杠9的運動，所述滾珠絲杠9的運動帶動一側所述絲杠滑軸11的運動，所述絲杠滑軸11的運動帶動所述絲杠滑套12的運動，所述絲杠滑套12的運動帶動一側通過所述萬向球形聯軸器14連接的主絲杠15的運動，所述主絲杠15的運動帶動與其用所述主絲母13和所述傳動齒輪16連接的所述工作臺滑板5的運動，所述工作臺滑板5的運動就帶動材料的運動，同時所述直齒輪6的運動帶動與其嚙合連接的第一直齒輪19的運動，所述第一直齒輪19的運動帶動與其通過鍵18連接的所述連接軸20的運動，所述連接軸20的運動帶動與其用鍵18連接的所述第一錐齒輪21的運動，所述第一錐齒輪21的運動帶動與其嚙合連接的所述第二錐齒輪的運動，所述第二錐齒輪的運動帶動與其通過鍵連接的所述圓柱軸22的運動，所述圓柱軸23的運動帶動刀片24的運動，完成切割動作。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。
