本發明屬于建筑工程領域，涉及一種在混凝土樓板板面澆筑完成后不受板面混凝土凝固程度影響而快速拆除的預留模具并形成完整美觀預留孔洞的使用工具，具體涉及一種混凝土樓板洞快速拆除式預留器。

背景技術：

目前建筑給排水工程管道穿過樓板的地方預留的孔洞模具需要在混凝土澆筑完成后2-4小時內及時拆除，否則將會導致預留孔洞模具因板面混凝土凝固成為一個整體而拆除困難甚至無法拆除。

傳統的管道穿板洞模具拆除施工：即在樓板混凝土澆筑施工過程中，時刻查看已澆筑完成的混凝土板面混凝土凝固程度，一旦發現板面澆筑完成的混凝土達到上人強度后，立馬上人進行模具的拆除。其缺點是板面的混凝土上人強度要求不易確定、板面踩踏易形成腳印造成混凝土板面損壞、模具拆除耗時較長、需專人隨時跟進、人工浪費較大、混凝土未完全凝固拆除后預留洞口易于變形且拆除孔洞感觀較差影響工程質量。

技術實現要素：

本發明為了克服上述現有技術存在的問題及缺點，提供一種混凝土樓板洞快速拆除式預留器，施工使用方便，可以快速拆除，在板面混凝土施工完成后根據施工人員情況隨時輕松拆除模具而不受拆除時間限制并可將拆下的模具轉至下一流水作業段重復使用；本發明無需過多的投入，既省時省工，又能避免因模具拆除而過多的耗費人工，同時能保證預留孔洞完整美觀提高工程質量。

本發明的技術方案是：

混凝土樓板洞快速拆除式預留器，包括鋼制結構模具、t形旋擰手柄、十字形徑向固定器、至少兩根軸向支撐，其特征在于：鋼制結構模具上端內側與十字形徑向固定器焊接在一起，并在十字形徑向固定器下端與鋼制結構模具之間焊接軸向支撐，且在十字形徑向固定器正中央位置鉆孔并焊接一螺帽，t形旋擰手柄的絲桿從底端通長三分之二制作成螺紋絲桿，t形旋擰手柄從十字形徑向固定器正中央螺帽孔洞順時針旋擰進入鋼制結構模具。將t形旋擰手柄從十字形徑向固定器正中央螺帽孔洞順時針旋擰進入鋼制結構模具后，緩慢順時針旋轉直至t型旋擰手柄抵達混凝土板面模板隨著旋擰手柄繼續向下旋擰預留器模具逐步提升直至脫離板面澆筑的混凝土，t型旋擰手柄嚴禁快速旋轉而損壞模板。

所述的鋼制結構模具為薄壁鋼管。根據機電安裝工程需要預留孔洞的大小，采用不同規格型號的薄壁鋼管作為鋼制結構模具，模具制作高度需超出本工程混凝土樓板厚度50mm為準。

所述的t形旋擰手柄由把手和絲桿組成，絲桿一端焊接在把手上，把手采用鋼管制作而成，絲桿采用圓鋼制作而成。

所述的十字形徑向固定器采用扁鋼制作而成。

所述的軸向支撐采用圓鋼制作而成。

本發明的鋼制結構模具利用薄壁鋼管制作，在十字形徑向固定器中央孔洞穿入一個用圓鋼制作的t形旋擰手柄，t形旋擰手柄從底端通長三分之二部分制作成螺紋絲桿，十字形徑向固定器下端采用軸向支撐固定，軸向支撐起防止十字形徑向固定器因t形旋擰手柄旋擰導致脫落的作用。本發明的預留器制作簡單、拆除便捷高效、綠色環保且可重復循環利用，應用到建筑工程施工中可提高施工效率、節約成本。

附圖說明

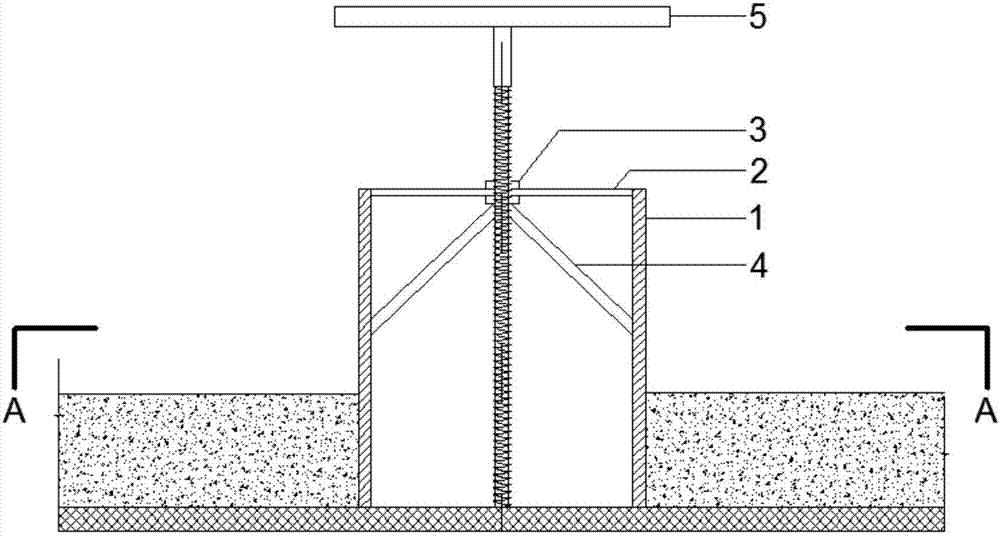

圖1是本發明使用時的剖面示意圖。

圖2是圖1的a＿a剖視示意圖。

具體實施方式

下面結合附圖對本發明進行詳細的說明：

如圖1和圖2所示，本發明由鋼制結構模具1、十字形徑向固定器2、12#螺帽3、四根軸向支撐4、t形旋擰手柄5，其特征在于：鋼制結構模具1上端內側與十字形徑向固定器2焊接在一起，并在十字形徑向固定器2下端與鋼制結構模具1之間分別焊接四根軸向支撐4，且在十字形徑向固定器2正中央位置鉆孔并焊接一螺帽3，t形旋擰手柄5的絲桿從底端通長三分之二制作成螺紋絲桿，t形旋擰手柄5從十字形徑向固定器2正中央螺帽孔洞順時針旋擰進入鋼制結構模具1。所述的鋼制結構模具為薄壁鋼管。根據機電安裝工程需要預留孔洞的大小，采用不同規格型號的薄壁鋼管作為鋼制結構模具，模具制作高度需超出本工程混凝土樓板厚度50mm為準。

所述的t形旋擰手柄由把手和絲桿組成，絲桿一端焊接在把手上，把手采用直徑為16mm鋼管制作而成，絲桿采用直徑為12mm圓鋼制作而成。

十字形徑向固定器2采用40*4扁鋼制作而成。

軸向支撐4采用直徑為8mm圓鋼制作而成。

混凝土樓板洞快速拆除預留器使用方法：

使用之前，鋼制鋼制結構模具1表面涂刷少許脫模劑并包裹塑料薄膜保護，待土建模板工序完成后鋼筋綁扎工序施工之前，在需要預留孔洞位置的樓板模板上做好模具定位標記，將本發明的混凝土樓板洞快速拆除式預留器模具采用“十字交叉法”固定牢固。

待板面澆筑完成后的混凝土完全凝固后，從預埋好的模具上端十字形徑向固定器12#螺帽孔洞擰入t形旋擰手柄并沿著順時針方向旋擰，緩慢旋擰t形手柄直至t型旋擰手柄抵達混凝土板面模板，隨著旋擰手柄繼續向下旋擰，預留器模具將逐步提升直至脫離凝固后的混凝土板面，預留器模具拆除完成，預留孔洞美觀大方提高工程質量。本發明預留器模具制作簡單、拆除便捷高效、綠色環保且可重復循環利用，應用到建筑工程施工中可提高施工效率、節約成本。

技術特征：

技術總結
本發明涉及混凝土樓板洞快速拆除式預留器，包括鋼制結構模具、T形旋擰手柄、十字形徑向固定器、至少兩根軸向支撐，鋼制結構模具上端內側與十字形徑向固定器焊接在一起，并在十字形徑向固定器下端與鋼制結構模具之間焊接軸向支撐，且在十字形徑向固定器正中央位置鉆孔并焊接一螺帽，T形旋擰手柄的絲桿從底端通長三分之二制作成螺紋絲桿，T形旋擰手柄從十字形徑向固定器正中央螺帽孔洞順時針旋擰進入鋼制結構模具，順時針旋轉直至T型旋擰手柄抵達混凝土板面模板隨著旋擰手柄繼續向下旋擰預留器模具逐步提升直至脫離板面澆筑的混凝土。本發明制作簡單、拆除便捷高效、綠色環保且可重復循環利用，應用到建筑工程施工中可提高施工效率、節約成本。

技術研發人員：周榮華;周國忠;鄧亞宏;伍學智;孫志國;鄧從蓉;陳玉寶;王亞偉
受保護的技術使用者：中建三局第二建設工程有限責任公司
技術研發日：2017.06.13
技術公布日：2017.10.10
