本實用新型涉及公共設施領域，特別是涉及一種多功能公交站亭。

背景技術：

公交站亭是城市建設中不可或缺的設施，公交站亭的設置既能方便乘客候車，便于車輛客流集散，節約上下車停車時間，同時為乘客提供遮陽、避雨等，又能展示城市風貌和文化，是城市對外宣傳的無聲窗口。

現有的公交站亭現狀：1、冬天的時候天氣比較冷，早上上班晚上下班人們回家等車時候比較煎熬；2、有些站亭沒有座位，如果候車時間久的話會比較累；3、下雨的時候有些站亭不能擋雨避風，沒有帶傘的話會淋濕；4、冬天時候候車亭的座位太冰，難以坐下。

為解決上述問題，對公交站亭進行優化設計，參考授權公告號為CN 202194401 U的專利文件，公交站亭包括一主體鋼架，主體鋼架的左邊部分建成信息亭，右邊部分建成候車室，候車室內設有座椅，主體鋼架的外側頂部設置太陽能電池板為整個站亭提供能源，右側的頂端安裝GPRS無線LED信息顯示屏，信息亭的外側設置LED全彩顯示屏，LED全彩顯示屏下部安裝智能化整體控制系統。現有的公交站亭并沒有解決座椅的問題，并且兩側為通透開闊結構，不能避風防寒，信息亭與候車室設為左右結構，占用空間大，不方便。

技術實現要素：

本實用新型要解決的技術問題是提供一種科技環保、靈活多樣、人性化的多功能公交站亭。

本實用新型多功能公交站亭，包括支撐框架、座椅、智能數顯系統，所述支撐框架包括固定在地面上的固定框架、沿所述固定框架邊緣向遠離所述固定框架方向延伸的遮擋板，所述遮擋板設為鋼化夾膠玻璃，所述遮擋板包括擋板和蓋板，所述擋板包括設置在所述蓋板兩側的左擋板和右擋板，所述座椅安裝在所述左擋板和所述右擋板之間，所述座椅內設有供熱系統；所述智能數顯系統包括連接在所述固定框架上的智能信息系統、智能公交導示系統，所述固定框架上還設有冷風系統；所述蓋板上設有太陽能采集系統，所述太陽能采集系統上連接有LED照明系統和蓄電系統；所述遮擋板上還設有多媒體顯示系統。

本實用新型多功能公交站亭，其中所述固定框架固定連接所述遮擋板，所述固定框架包括內框架和外框架，所述內框架與所述外框架夾持固定所述遮擋板，所述遮擋板上貫穿連接有連接螺栓，所述遮擋板靠近所述內框架的一側連接有支撐件，所述支撐件包括V型支架和方鋼，所述V型支架的開口端分別連接所述連接螺栓，所述方鋼一端連接所述V型支架的連接端、一端固定在所述內框架上。

本實用新型多功能公交站亭，其中所述太陽能采集系統設有太陽能電池板，所述太陽能電池板固定連接在所述蓋板上且安裝在所述蓋板靠近地面的一側，所述太陽能電池板上連接所述LED照明系統，所述LED照明系統上設有透光防護罩，所述透光防護罩固定連接在所述內框架上；所述太陽能電池板的兩側連接有支撐方鋼，所述支撐方鋼的兩端分別抵接所述蓋板和所述內框架。

本實用新型多功能公交站亭，其中所述冷風系統設置在所述內框架與所述外框架之間，所述外框架上設有散熱孔，所述散熱孔在所述外框架的側面和上面間隔設置。

本實用新型多功能公交站亭，其中所述固定框架上固定連接有支桿，所述支桿設置在所述左擋板和所述右擋板之間，所述支桿設有若干根，兩根相鄰的所述支桿之間連接有玻璃板、顯示器或廣告牌，所述座椅固定連接在兩根相鄰的所述支桿上。

本實用新型多功能公交站亭，其中所述座椅的框架結構設為S型結構，所述座椅內設有加熱棒，所述加熱棒靠近所述座椅的上端面，所述支桿上固定連接有加強板，所述加強板上設有彎折邊和支撐邊，所述支撐邊貼合固定在所述支桿上，所述彎折邊固定在所述座椅的上端面。

本實用新型多功能公交站亭，其中所述支撐框架上設有卡扣結構，每組所述卡扣結構設有兩個卡件，所述卡件包括貼合安裝面的連接板和沿所述連接板向遠離安裝面且向上延伸的卡掛板，所述卡扣結構包括兩個中心對稱的所述卡件，所述卡件的所述卡掛板相互貼合、所述連接板分別固定連接在安裝面上。

本實用新型多功能公交站亭，其中所述智能信息系統和所述智能公交導示系統嵌固在所述固定框架內，所述固定框架上連接有顯示屏。

本實用新型多功能公交站亭，其中所述鋼化夾膠玻璃上開設有連接孔，所述鋼化夾膠玻璃的兩個側面上均開設有沉頭孔，所述連接孔與所述沉頭孔同軸。

本實用新型多功能公交站亭，其中所述固定框架設為不銹鋼材料，不銹鋼表面采用氟碳噴涂技術處理。

本實用新型多功能公交站亭與現有技術不同之處在于本實用新型多功能公交站亭包括支撐框架、座椅、智能數顯系統，支撐框架起到遮風擋雨的作用，支撐框架內設有座椅，座椅內設有供熱系統，供熱系統能為座椅加熱，冬天起到防寒取暖的作用；支撐框架上設有智能數顯系統，智能數顯系統包括智能信息系統、智能公交導示系統，智能信息系統連接網絡數據，進行信息推送，智能公交導示系統推送公交信息和路況信息，為候車人員提供公交信息；支撐框架上還設有冷風系統，支撐框架內形成循環風，循環風帶走支撐框架內積聚的水汽；蓋板上設有太陽能采集系統，太陽能采集系統上連接有LED照明系統和蓄電系統，太陽能采集系統可以直接給LED照明系統供電，太陽能采集系統收集的電能還可以在蓄電系統內儲存，蓄電系統為L(zhǎng)ED照明系統供電；遮擋板上還設有多媒體顯示系統，多媒體顯示系統能實現廣告宣傳、影視播放、信息傳播等功能。

下面結合附圖對本實用新型的多功能公交站亭作進一步說明。

附圖說明

圖1為本實用新型多功能公交站亭的主視結構示意圖；

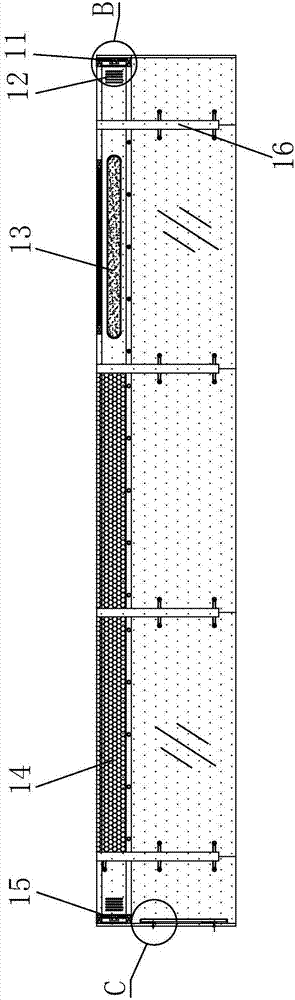

圖2為本實用新型多功能公交站亭的俯視結構示意圖；

圖3為本實用新型多功能公交站亭的側視結構示意圖一；

圖4為本實用新型多功能公交站亭的側視結構示意圖二；

圖5為本實用新型多功能公交站亭的圖1中A的局部放大示意圖；

圖6為本實用新型多功能公交站亭的圖2中B的局部放大示意圖；

圖7為本實用新型多功能公交站亭的圖2中C的局部放大示意圖；

圖8為本實用新型多功能公交站亭的圖4中D的局部放大示意圖。

附圖標注：1、固定框架；2、內框架；3、外框架；4、顯示器；5、遮擋板；6、左擋板；7、多媒體顯示系統；8、座椅；9、支桿；10、右擋板；11、智能信息系統；12、散熱孔；13、LED照明系統；14、太陽能采集系統；15、智能公交導示系統；16、連接架；17、擋板；18、多媒體顯示系統；19、供熱系統；20、加強板；21、地墊；22、V型支架；23、方鋼；24、連接孔；25、沉頭孔；26、顯示屏；27、檢修門；28、卡扣結構；29、卡掛板；30、連接板；31、連接螺栓；32、防護罩；33、滴水膠條；34、透光防護罩；35、蓄電系統。

具體實施方式

結合圖1-4所示，本實用新型多功能公交站亭，包括支撐框架、座椅8、智能數顯系統，支撐框架包括固定在地面上的固定框架1、沿固定框架1邊緣向遠離固定框架1方向延伸的遮擋板5，遮擋板5設為鋼化夾膠玻璃，遮擋板5包括擋板17和蓋板，擋板17包括設置在蓋板兩側的左擋板6和右擋板10，座椅8安裝在左擋板6和右擋板10之間，座椅8內設有供熱系統19。固定框架1和遮擋板5組成的支撐框架是多功能公交站亭的主體框架，固定框架1固定在地面上，底面上鋪設有地墊21，固定框架1支撐和固定遮擋板5，遮擋板5起到遮陽和擋風的作用。左擋板6和右擋板10之間設有座椅8，座椅8給疲勞奔波的乘客提供休息空間，座椅8內設有供熱系統19，供熱系統19為座椅8加熱，在寒涼的冬日使座椅8的表面溫暖舒適。

遮擋板5設為鋼化夾膠玻璃，鋼化夾膠玻璃安全性高，中間層的膠膜堅韌且附著力強，受沖擊破損后不易被貫穿，碎片不會脫落，與膠膜緊緊地粘合在一起，破碎不會傷人；與其他玻璃相比，具有耐震、防盜、防彈、防爆的性能；膠膜層可減低太陽輻射，且能阻隔百分之九十九的紫外線，起到隔離防曬的作用。

如圖1所示，固定框架1上固定連接有支桿9，支桿9設置在左擋板6和右擋板10之間，支桿9設有若干根，兩根相鄰的支桿9之間連接有玻璃板、顯示器4或廣告牌，座椅8固定連接在兩根相鄰的支桿9上。支桿9支撐固定框架1，相鄰的兩根支桿9之間可以設有鋼化夾膠玻璃、顯示器4、廣告牌等部件，鋼化夾膠玻璃、顯示器4、廣告牌等部件可以同時設置在一個公交站亭上，還可以任意一個或任意組合設置在公交站亭上，鋼化夾膠玻璃可以擋風避雨，顯示器4連接網絡，播放廣告或節目，廣告牌可以設為滾動廣告牌，增加多樣性。

如圖4所示，座椅8的框架結構的側視面設為近似S型結構，S型結構的上端面設為坐墊面，坐墊面的結構根據人體工程學的受力特點進行設計，下端面與地面重合，連接上端面和下端面的連接面形狀多樣，連接面支撐穩定且強度高即可，S型結構一體成型。供暖系統包括加熱棒和控制系統，座椅8內設有加熱棒，加熱棒靠近座椅8的上端面，加熱棒向座椅8表面散熱。固定框架1上固定連接有支桿9，支桿9上固定連接有加強板20，加強板20上設有彎折邊和支撐邊，支撐邊貼合固定在支桿9上，彎折邊固定在座椅8的上端面的下表面；支撐邊靠近支桿9的位置貼合在支桿9上，在兩根相鄰的支桿9之間，支撐邊沿地面向上端面延伸，彎折邊向遠離支桿9所在平面延伸，彎折邊支撐上端面。加強板20起到加強支撐座椅8的作用，保證座椅8的強度。

結合圖1、圖2和圖5所示，固定框架1固定連接遮擋板5，固定框架1包括內框架2和外框架3，內框架2與外框架3夾持固定遮擋板5，遮擋板5上貫穿連接有連接螺栓31，遮擋板5靠近內框架2的一側連接有支撐件，支撐件包括V型支架22和方鋼23，V型支架22的開口端分別連接連接螺栓31，方鋼23一端連接V型支架22的連接端、一端固定在內框架2上。支撐件加強遮擋板5與內框架2、外框架3之間的支撐和連接作用，支撐件在遮擋板5上設置有多個，保證固定框架1對遮擋板5的支撐強度。V型支架22與遮擋板5連接形成穩定的三角形結構，方鋼23起到加強和連接的作用。

鋼化夾膠玻璃上開設有連接孔24，鋼化夾膠玻璃的兩個側面上均開設有沉頭孔25，連接孔24與沉頭孔25同軸，連接孔24內連接有連接螺栓31，沉頭孔25內設置有密封墊片，防止遮擋板175表面的液體污染連接孔24。遮擋板5設為多塊鋼化夾膠玻璃拼接連接形成，相鄰兩塊鋼化夾膠玻璃之間連接有連接架16，鋼化夾膠玻璃上設有連接螺栓31，連接螺栓31固定連接鋼化夾膠玻璃和連接架16。

結合圖2和圖3所示，智能數顯系統包括連接在固定框架1上的智能信息系統11、智能公交導示系統15，智能信息系統11實時推送信息，方便候車人員了解信息動態，也能充實候車時光；智能公交導示系統15提供公交停靠和位置信息，方便候車人員了解公交信息。智能信息系統11和智能公交導示系統15嵌固在固定框架1內，固定框架1上連接有顯示屏26，顯示屏26設為高清顯示屏，顯示屏26上套設有防護罩32，智能信息系統11和智能公交導示系統15分別設置在左擋板6一側和右擋板10一側，防止候車人員擁堵在固定框架1的一側，便于人員的疏散，安全方便。

結合圖2、圖4和圖8所示，蓋板上設有太陽能采集系統14，太陽能采集系統14上連接有LED照明系統13和蓄電系統35；遮擋板5上還設有多媒體顯示系統7。太陽能采集系統14設有太陽能電池板，太陽能電池板固定連接在蓋板上且安裝在蓋板靠近地面的一側，太陽能電池板上連接LED照明系統13，LED照明系統13上設有透光防護罩34，透光防護罩34固定連接在內框架2上；太陽能電池板的兩側連接有支撐方鋼23，支撐方鋼23的兩端分別抵接蓋板和內框架2。太陽能電池板采集的電能儲存在蓄電系統35內，智能信息系統11、智能公交導示系統15、多媒體顯示系統7等用電元件的電能均可以通過蓄電系統35供給，在蓄電池系統給不足時，還可以通過電纜供給。LED照明系統13上設有磨砂效果燈片，保證照射光線的溫和。

結合圖2、圖3和圖7所示，多媒體顯示系統7卡掛在支撐框架上，支撐框架上設有卡扣結構28，卡扣結構28可以設置在擋板17上、內框架2、外框架3或支架等結構上，卡扣結構28卡掛顯示屏26、廣告牌等。每組卡扣結構28設有兩個卡件，卡件包括貼合安裝面的連接板30和沿連接板30向遠離安裝面且向上延伸的卡掛板29，卡扣結構28包括兩個中心對稱的卡件，卡件的卡掛板29相互貼合、連接板30分別固定連接在安裝面上。每個卡件還能單獨使用，卡件固定連接在支撐框架上，作為掛鉤使用，方便候車人員卡掛物品。

結合圖1、圖3和圖6所示，固定框架1上還設有冷風系統；冷風系統設置在內框架2與外框架3之間，外框架3上設有散熱孔12，散熱孔12在外框架3的側面和上面間隔設置。外框架3側面的散熱孔12設置在檢修門27上，檢修門27可拆卸連接在外框架3上，檢修門27內設有環保空調，環保空調促進空氣流通，調節公交站亭周?chē)沫h(huán)境溫度；環保空調上方安裝有蓄電系統35，蓄電系統35能為公交站亭供電。散熱孔12的形狀可以設為長條形、圓孔狀、圓環形等結構，既要保證換熱面積，又要起到防水防塵作用。

固定框架1設為不銹鋼材料，不銹鋼表面采用氟碳噴涂技術處理，氟碳噴涂具有優異的抗褪色性、抗起霜性、抗大氣污染、耐腐蝕性，抗紫外線能力強，抗裂性強以及能夠承受惡劣天氣環境。

以上所述的實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案作出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍內。
