本實用新型是廚衛間樓地面導墻模板，是為澆筑住宅建筑中廚衛間墻體地面導墻而設計的，屬于建筑施工領域。

背景技術：

建筑物的廚衛間，相比其他廳室部位，地面存水的機會相對較多，砌筑填充墻之前一般先在墻根部位預先澆筑200毫米厚，200-300毫米高的混凝土導墻，以防墻根部位的水溢出廚衛間；由于導墻高度有限，支模時既要可靠，又要簡單方便，很難做到。

技術實現要素：

本實用新型提供的廚衛間樓地面導墻模板可以解決墻根部位的水溢出廚衛間的問題，砌筑填充墻支模時既可靠，又簡單方便。

本方案的具體做法是：

廚衛間樓地面導墻模板，其特征是，由支模夾、導墻模板與門模板支撐組成的；支模夾間隔支承在導墻模板的中上外部；導墻模板在導墻的外部，導墻模板在樓地面的導墻部位的上部；門模板支撐在廚衛間門口的模板之間；

所述支模夾的槽口寬度等于導墻模板的外側距離；槽口深度小于導墻模板的高度，但不小于導墻模板高度的一半；工作時，支模夾間隔卡在導墻模板的中上部；

所述導墻模板分立在待澆筑的導墻的兩側，內表面與導墻混凝土接觸，外表面間隔與支模夾接觸。

所述門模板支撐是用于建筑物廚衛間門洞部位的導墻的模板支撐的，指橫跨門洞部位的水平方向的支撐。

模夾是板狀部件，是由板開槽制成的，模夾敷設在導墻模板的外側。

導墻模板是板狀部件，兩導墻模板內表面的距離等于導墻的厚度。

門模板支撐是桿狀部件，其長度等于建筑物廚衛間門洞兩模板的寬度，門模板支撐的端部頂緊門兩側模板間。

本實用新型的有益效果是使大學生或農民工通過模型展示教學，對廚衛間樓地面導墻支模有直接的認識，便于理解。

附圖說明

圖1廚衛間樓地面導墻模板示意圖；

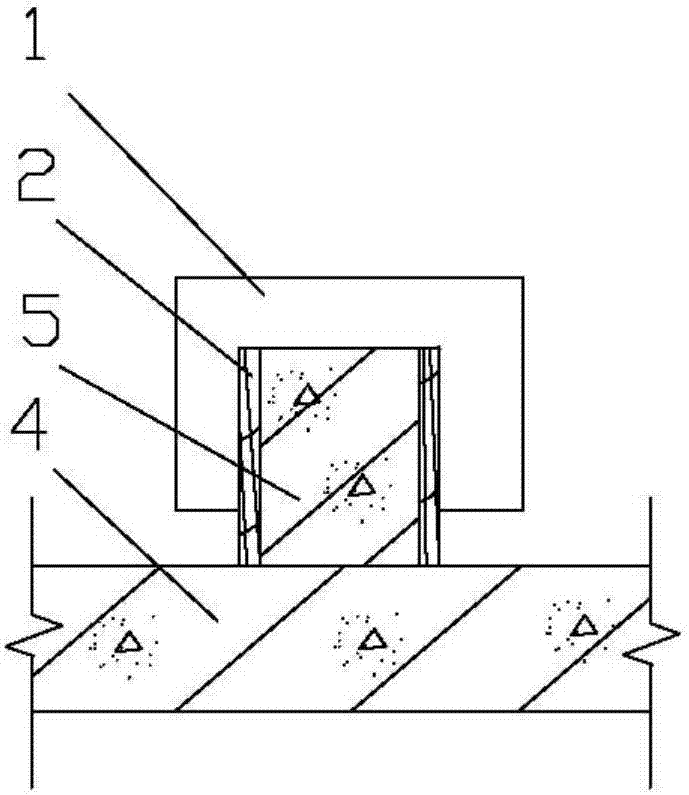

圖2廚衛間樓地面導墻模板1-1剖面圖；

圖中：1-支模夾；2-導墻模板；3-門模板支撐；4-樓地面；5-導墻。

具體實施方式

實施例

某工程采用采用如圖1、圖2所示的廚衛間樓地面導墻模板，由支模夾1、導墻模板2與門模板支撐3組成的；支模夾1間隔支承在導墻模板2的中上外部；導墻模板2在導墻的外部，導墻模板2在樓地面的導墻部位的上部；門模板支撐3在廚衛間門口的模板之間。

所述模夾1是板狀部件，是由20毫米厚的木板開槽制成的，模夾1布置在導墻模板2的外側；支模夾1的槽口寬度等于導墻模板2的外側距離；槽口深度小于導墻模板2的高度，但槽口深度不小于導墻模板2高度的一半，在100 毫米與200毫米之間；工作時，支模夾1按照間隔500毫米的距離卡在導墻模板2的中上部。

所述導墻模板2是板狀部件，兩導墻模板2內表面的距離等于導墻的厚度；導墻模板2分立在待澆筑的導墻的兩側，內表面間距為200毫米，與導墻混凝土接觸，外表面間隔與支模夾1接觸；依靠支模夾1使導墻模板2站立。

所述門模板支撐3是桿狀部件，門模板支撐3的長度等于建筑物廚衛間門洞兩模板的寬度，門模板支撐3是用于建筑物廚衛間門洞部位的導墻的模板支撐的，主要指橫跨門洞部位的水平方向的支撐的，門模板支撐3的兩端部與門模板間頂緊。
