本技術涉及建筑施工領域，尤其涉及一種建筑施工標記裝置。

背景技術：

1、目前建筑工程的施工現場，施工人員經常需要在柱中線、標高線和地面地位處進行標記，以方便施工工人的下一步工作，為此在建筑施工中就需要用到標記裝置。經檢索，一篇專利號為202123275226.7的實用新型提供了一種建筑施工標記器，該建筑施工標記器在使用時，需要順時針旋轉或逆時針旋轉調節旋鈕，這樣就導致每次使用均需要轉動調節旋鈕，從而導致很難進行單手操作，引起了建筑施工人員的不便。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺陷，提供一種建筑施工標記裝置，以解決上述背景技術中提出的問題。

2、一種建筑施工標記裝置，包括標記桶，所述標記桶下端固定有滑盤，所述滑盤下部安裝有安裝板，所述安裝板下部安裝有標記海綿，所述滑盤外部滑動套接有保護套，所述滑盤下部與保護套內底部之間且位于安裝板外側連接有彈簧二，所述標記桶上端固定有把手，所述把手內側滑動連接有拉桿，所述標記桶內部設有垂直活塞腔，所述垂直活塞腔內部安裝有垂直活塞組件，所述垂直活塞組件上部貫穿標記桶并與拉桿下部連接，所述滑盤內部設有與垂直活塞腔相通的水平活塞腔，所述水平活塞腔內部左右兩側對稱設有兩組水平活塞組件，所述水平活塞組件與保護套內壁相抵。

3、優選的，所述垂直活塞組件包括垂直活塞桿和垂直活塞，所述垂直活塞滑動連接在垂直活塞腔內部，所述垂直活塞桿固定在垂直活塞上端，所述垂直活塞桿上部貫穿標記桶并與拉桿下部固定。

4、優選的，所述垂直活塞上端與垂直活塞腔內部頂端之間且位于垂直活塞桿外側連接有彈簧一。

5、優選的，所述垂直活塞腔內頂部外側開有多個氣孔，所述垂直活塞腔通過氣孔與外界相通。

6、優選的，所述垂直活塞腔與水平活塞腔之間開有連通道。

7、優選的，所述水平活塞組件包括水平活塞和水平活塞桿，所述水平活塞滑動連接在水平活塞腔內部，所述水平活塞桿固定連接在水平活塞外端，所述水平活塞桿末端與保護套內壁相抵。

8、本實用新型的有益效果：通過單手握住把手，就可往上提拉桿，拉桿帶動垂直活塞桿活動，垂直活塞桿帶動垂直活塞在垂直活塞腔內部滑動，垂直活塞可通過連通道抽入水平活塞腔內的空氣，此時水平活塞往水平活塞腔內滑入，水平活塞桿則不會與保護套內壁相抵，最后就可將保護套貼著需要標記的柱、墻面或地面并按壓標記桶，使標記海綿與柱、墻面或地面接觸，對柱、墻面或地面進行快速標記工作，這樣操作較為方便。

技術特征：

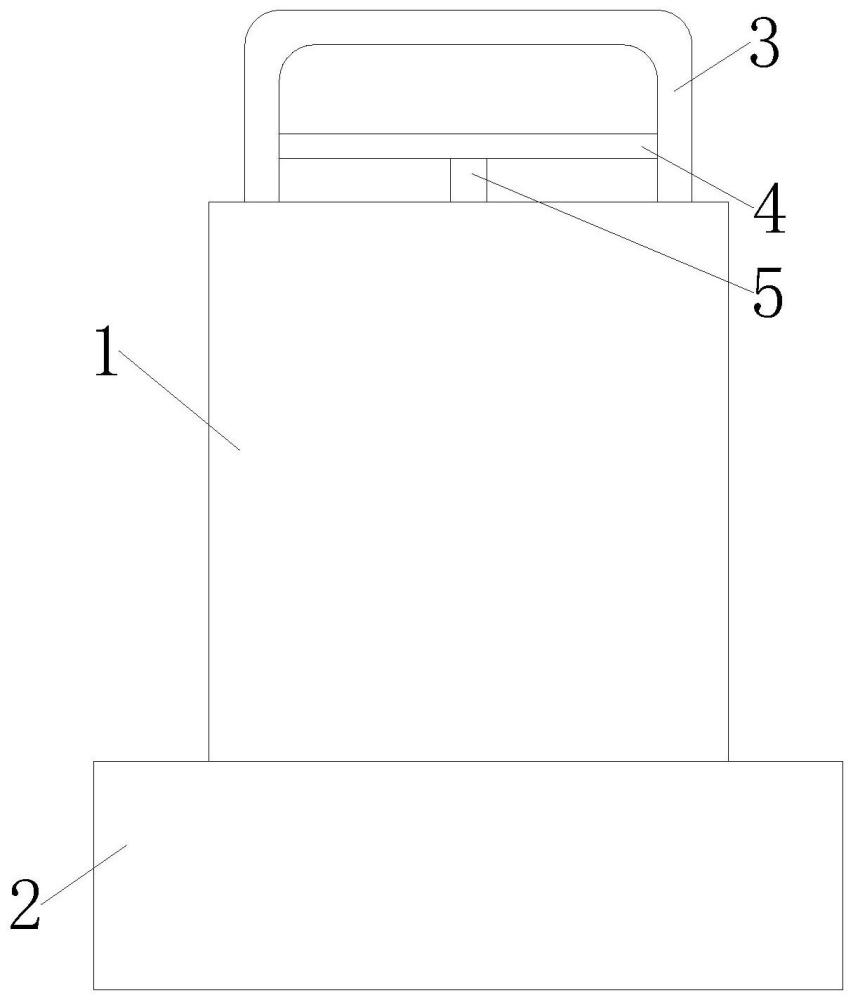

1.一種建筑施工標記裝置，包括標記桶(1)，所述標記桶(1)下端固定有滑盤(17)，所述滑盤(17)下部安裝有安裝板(14)，所述安裝板(14)下部安裝有標記海綿(15)，其特征在于：

2.根據權利要求1所述的一種建筑施工標記裝置，其特征在于：所述垂直活塞組件包括垂直活塞桿(5)和垂直活塞(8)，所述垂直活塞(8)滑動連接在垂直活塞腔(7)內部，所述垂直活塞桿(5)固定在垂直活塞(8)上端，所述垂直活塞桿(5)上部貫穿標記桶(1)并與拉桿(4)下部固定。

3.根據權利要求2所述的一種建筑施工標記裝置，其特征在于：所述垂直活塞(8)上端與垂直活塞腔(7)內部頂端之間且位于垂直活塞桿(5)外側連接有彈簧一(9)。

4.根據權利要求3所述的一種建筑施工標記裝置，其特征在于：所述垂直活塞腔(7)內頂部外側開有多個氣孔(6)，所述垂直活塞腔(7)通過氣孔(6)與外界相通。

5.根據權利要求1所述的一種建筑施工標記裝置，其特征在于：所述垂直活塞腔(7)與水平活塞腔(10)之間開有連通道(11)。

6.根據權利要求1所述的一種建筑施工標記裝置，其特征在于：所述水平活塞組件包括水平活塞(12)和水平活塞桿(13)，所述水平活塞(12)滑動連接在水平活塞腔(10)內部，所述水平活塞桿(13)固定連接在水平活塞(12)外端，所述水平活塞桿(13)末端與保護套(2)內壁相抵。

技術總結
本技術公開了一種建筑施工標記裝置，涉及建筑施工領域，包括標記桶，標記桶下端固定有滑盤，滑盤下部安裝有安裝板，安裝板下部安裝有標記海綿，滑盤外部滑動套接有保護套，滑盤下部與保護套內底部之間且位于安裝板外側連接有彈簧二，標記桶上端固定有把手。通過單手握住把手，就可往上提拉桿，拉桿帶動垂直活塞桿活動，垂直活塞桿帶動垂直活塞在垂直活塞腔內部滑動，垂直活塞可通過連通道抽入水平活塞腔內的空氣，此時水平活塞往水平活塞腔內滑入，水平活塞桿則不會與保護套內壁相抵，最后就可將保護套貼著需要標記的柱、墻面或地面并按壓標記桶，使標記海綿與柱、墻面或地面接觸，對柱、墻面或地面進行快速標記工作，這樣操作較為方便。

技術研發人員：鄒奈根,簡小龍,簡鵬
受保護的技術使用者：江蘇奇燦建設工程有限公司
技術研發日：20240306
技術公布日：2025/4/28
