本發明涉及一種陸地石油鉆機撬裝式水平接雙根裝置，屬于石油鉆探設備。

背景技術：

1、隨著石油鉆探行業的不斷發展和石油鉆機應用技術的持續進步，當前以保障作業安全、減少作業人員數量、降低作業人員勞動強度及提升作業效率等為目的的自動化、數字化、智能化石油鉆機應用技術取得了長足的進步和廣泛的應用。其中鉆機管柱自動化處理系統作為一種新型的鉆井裝備，主要完成鉆桿、鉆鋌、套管等鉆井管柱的機械化輸送及立根、管柱排放等作業，實現高效、安全、低作業強度的鉆具處理作業模式，有效解決鉆具處理勞動強度大、作業危險性高、作業效率低、易發生人身傷亡事故的狀況，大大降低了鉆工的勞動強度，提高鉆機的自動化、智能化水平。

2、管柱自動化處理系統主要以機構運動為主，不同的設備機構復雜程度不一樣。設備主要以移動、仰擺、回轉為主，以實現夾持、推拉、旋轉、提升等功能。采用電、液、氣一體化控制系統，通過各種傳感器和預先編制程序進行控制。主要設備均有獨立的plc控制，可單獨控制，也可集成控制。管柱自動化處理系統一般需與頂驅和液壓吊卡、動力卡瓦等配合使用。

3、目前，石油鉆探行業鉆機管柱自動化處理系統根據立根的不同處理方式分為推扶式、懸持式、抓舉式和組合式排放管柱處理系統。各種管柱處理系統的主要區別在于管柱排放設備和方式不同，但機械化輸送、建立根的方式大同小異。機械化輸送主要由動力貓道將管柱從堆場或鉆桿盒輸送到鉆臺面；建立根主要由鐵鉆工和動力鼠洞等完成；立根解卡和扣合主要由安裝在頂驅的液壓吊卡實現。

4、但是經申請人研究發現，現有鉆機管柱自動化處理系統作業過程中有以下問題：

5、1、目前的鉆機管柱自動化處理系統均為傳統的垂直建立根作業模式，均在鉆臺面實現建立根和立根排放作業，且管柱依靠二層臺和鉆臺面立根盒實現高位擺放，臺面有限空間各工序銜接多為高空作業，存在安全隱患，且復雜交接動作在一定程度上影響鉆井效率，制約著鉆機管柱自動化處理系統的應用與發展。

6、2、現階段應用較廣的推扶式、懸持式和組合式管柱自動化處理系統在吊運質量較大的管柱時（如大直徑鉆鋌）二層臺機械手受重力影響會產生一定的變形，嚴重時易導致管柱難以按設定的軌跡運行，在一定程度上影響鉆井作業順暢度和井架主體結構的穩定性。

7、3、抓舉式管柱自動化處理系統與推扶式、懸持式和組合式管柱自動化處理系統相比省去了排管機、動力貓道和鉆臺面機械手等設備，但配套鉆機局限性較大，一般只適合配套單根作業要求的小型鉆機。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供一種陸地石油鉆機撬裝式水平接雙根裝置，解決現有裝置降低了鉆工的勞動強度，提高鉆機的自動化水平，實現了水平離線建立根作業和鉆井作業互不干擾；

2、為達到上述目的/為解決上述技術問題，本發明是采用下述技術方案實現的：

3、一種陸地石油鉆機撬裝式水平接雙根裝置，包括：

4、中間橇座，所述中間橇座兩端設有橇座，所述橇座的兩端設有放置鉆桿的管柱支架，所述中間橇座的一端上設有平移滑車總成，另一端固設有上卸扣總成支座；

5、上卸扣總成，所述上卸扣總成設于上卸扣總成支座上，用于固定其一待連接的鉆桿；

6、定位旋扣總成，所述定位旋扣總成設于平移滑車總成上，所述平移滑車總成用于將另一待連接的鉆桿運送至與所述其一待連接的鉆桿的對接位置，通過定位旋扣總成連接，并旋扣鎖緊。

7、可選的，所述平移滑車總成包括平移導軌、平移油缸及移動滑車，所述平移導軌設于中間橇座上，所述移動滑車其上裝有滾輪，能夠沿平移導軌水平移動，所述平移油缸的伸出或縮回驅動移動滑車沿著平移導軌前后運動。

8、可選的，所述平移導軌與中間橇座采用可拆卸定位連接。

9、可選的，所述平移油缸中內置位移傳感器，用于精確控制油缸伸縮行程。

10、可選的，所述定位旋扣總成通過定位旋扣總成緩沖架可拆卸的連接在移動滑車上。

11、可選的，所述定位旋扣總成包括夾持臂、液壓馬達和旋扣輪總成，所述夾持臂安裝在安裝座上，且?jiàn)A持臂之間設有導向桿，所述夾持臂通過夾持液壓油缸伸縮實現加緊或松開，所述旋扣輪總成設于夾持臂的夾持端，通過液壓馬達旋轉帶動旋扣輪總成的摩擦旋輪夾緊鉆桿，并達到預緊載荷后，液壓馬達停止轉動并張開夾持臂完成旋扣作業；卸扣時定位旋扣總成夾緊鉆具并反向旋轉，至完全旋開鉆具絲扣。

12、可選的，所述上卸扣總成包括夾緊鉗、沖扣鉗和緊扣液缸，所述夾緊鉗用于夾緊鉆具母接頭，所述沖扣鉗用于夾住鉆具公接頭，通過緊扣液缸以鉆具為中心旋轉進行緊扣。

13、可選的，所述橇座通過銷子耳板分別與中間橇座的兩端連接。

14、可選的，所述管柱支架包括設于橇座兩端的絲杠螺母調節裝置，靠近平移滑車總成一端的絲杠螺母調節裝置用于輔助定位旋扣總成扶正鉆桿，靠近上卸扣總成一端的絲杠螺母調節裝置用于輔助上卸扣總成扶正鉆柱。

15、可選的，所述絲杠螺母調節裝置的頂部設有用于傳送鉆桿的v型調節滾輪。

16、與現有技術相比，本發明所達到的有益效果：本發明通過鉆機集成液壓站或管柱自動化專用液壓站提供動力，由夾緊鉗和沖扣鉗配合完成雙根管柱水平方向的大扭矩卸扣和定扭矩緊扣，定位旋扣總成與夾緊鉗配合完成水平方向?qū)︺@具的小扭矩快速旋扣，實現了水平離線建立根，地面建立根作業和鉆井作業互不干擾，自動控制流程簡單，易于操作；井架無二層臺、底座無立根盒及高空懸掛式排管機，避免高空作業，實現本質安全；該撬裝式水平接雙根裝置的使用范圍廣、結構設計合理，整機工作穩定可靠。

技術特征：

1.一種陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，包括：

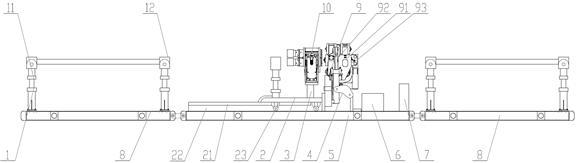

2.根據權利要求1所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述平移滑車總成（2）包括平移導軌（21）、平移油缸（22）及移動滑車（23），所述平移導軌（21）設于中間橇座（5）上，所述移動滑車（23）其上裝有滾輪，能夠沿平移導軌（21）水平移動，所述平移油缸（22）的伸出或縮回驅動移動滑車（23）沿著平移導軌（21）前后運動。

3.根據權利要求2所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述平移導軌（21）與中間橇座（5）采用可拆卸定位連接。

4.根據權利要求2所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述平移油缸（21）中內置位移傳感器，用于精確控制油缸伸縮行程。

5.根據權利要求2所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述定位旋扣總成（10）通過定位旋扣總成緩沖架（3）可拆卸的連接在移動滑車（23）上。

6.根據權利要求1所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述定位旋扣總成（10）包括夾持臂（103）、液壓馬達（105）和旋扣輪總成（106），所述夾持臂（103）安裝在安裝座（101）上，且?jiàn)A持臂（103）之間設有導向桿（102），所述夾持臂（103）通過夾持液壓油缸（104）伸縮實現加緊或松開，所述旋扣輪總成（106）設于夾持臂（103）的夾持端，通過液壓馬達（105）旋轉帶動旋扣輪總成（106）的摩擦旋輪夾緊鉆桿，并達到預緊載荷后，液壓馬達（105）停止轉動并張開夾持臂（103）完成旋扣作業；卸扣時定位旋扣總成（10）夾緊鉆具并反向旋轉，至完全旋開鉆具絲扣。

7.根據權利要求1所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述上卸扣總成（9）包括夾緊鉗（91）、沖扣鉗（92）和緊扣液缸（93），所述夾緊鉗（91）用于夾緊鉆具母接頭，所述沖扣鉗（92）用于夾住鉆具公接頭，通過緊扣液缸（93）以鉆具為中心旋轉進行緊扣。

8.根據權利要求1所述的陸地石油鉆機撬裝式水平接雙根裝置，所述橇座（8）通過銷子耳板分別與中間橇座（5）的兩端連接。

9.根據權利要求1所述的陸地石油鉆機撬裝式水平接雙根裝置，所述管柱支架（1）包括設于橇座（8）兩端的絲杠螺母調節裝置（11），靠近平移滑車總成（2）一端的絲杠螺母調節裝置（11）用于輔助定位旋扣總成扶正鉆桿，靠近上卸扣總成（9）一端的絲杠螺母調節裝置（11）用于輔助上卸扣總成扶正鉆柱。

10.根據權利要求9所述的陸地石油鉆機撬裝式水平接雙根裝置，其特征在于，所述絲杠螺母調節裝置（11）的頂部設有用于傳送鉆桿的v型調節滾輪（12）。

技術總結
本發明公開一種陸地石油鉆機撬裝式水平接雙根裝置，屬于石油鉆探設備技術領域。其包括所述中間橇座兩端設有橇座，所述橇座的兩端設有放置鉆桿的管柱支架，所述中間橇座的一端上設有平移滑車總成，另一端固設有上卸扣總成支座；所述上卸扣總成設于上卸扣總成支座上，用于固定其一待連接的鉆桿；所述定位旋扣總成設于平移滑車總成上，所述平移滑車總成用于將另一待連接的鉆桿運送至與所述其一待連接的鉆桿的對接位置，通過定位旋扣總成連接，并旋扣鎖緊。本發明提高鉆機的自動化水平，實現了水平離線建立根作業和鉆井作業互不干擾。

技術研發人員：張恒誠,郭鐵坤,張中華,褚偉文,單茂清,穆哲
受保護的技術使用者：徐州徐工能源裝備有限公司
技術研發日：
技術公布日：2025/4/28
