本技術涉及混凝土抹平，具體涉及一種現澆混凝土電動抹面裝置。

背景技術：

1、現澆混凝土電動抹平裝置是一種用于混凝土表面抹平的機械設備，它能夠提高施工效率，保證混凝土表面的平整度和光滑度，電動抹平裝置通過電機驅動抹平板在混凝土表面上進行往復或旋轉運動，從而實現對混凝土的抹平和壓實。操作人員通過控制系統可以調節抹平板的運動速度和壓力，以適應不同厚度和硬度的混凝土，現有抹平裝置抹平直徑固定，適用范圍較小，實用性差。

技術實現思路

1、本實用新型的目的在于提供一種現澆混凝土電動抹面裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種現澆混凝土電動抹面裝置，包括電機，所述電機的上端固定裝配有支座，所述支座的側壁轉動裝配有把手結構，所述電機的電機軸下端固定裝配有轉軸，所述轉軸的下端固定裝配有轉盤，所述轉盤的兩側均裝配有第一抹平板，所述第一抹平板的內壁裝配有加長抹板結構，所述轉軸的外壁固定裝配有固定結構，所述固定結構與加長抹板結構相匹配，所述第一抹平板通過第二螺釘與固定結構相連。

3、優選的，所述把手結構包括把手，所述把手轉動裝配于支座的外側壁，所述把手的內壁貫穿裝配有對接螺栓，所述對接螺栓貫穿支座。

4、優選的，所述加長抹板結構包括滑桿，所述滑桿插接于第一抹平板的內壁，所述滑桿的內側端固定裝配有豎板，所述滑桿的外壁套接有彈簧，所述彈簧的一端與豎板相連，所述彈簧的另一端與第一抹平板的內壁相連，所述滑桿的外側端固定連接有鉸接座，所述鉸接座的外側端鉸接有橫桿，所述橫桿的外側端固定連接有第二抹平板，所述第二抹平板與固定結構相匹配，所述第一抹平板通過第二螺釘與橫桿相連。

5、優選的，所述固定結構包括連桿，所述連桿固定裝配于轉軸的外側壁，所述連桿的表面外側端固定連接有支板，所述支板的內壁螺接有第一螺釘，所述第一螺釘與加長抹板結構相匹配。

6、與現有技術相比，本實用新型的有益效果是：通過電機驅動第一抹平板轉動，從而將澆筑的混凝土表面抹平，通過支座連接把手結構，方便調整把手結構的傾斜角度，從而適應不同斜面以及平面的抹平工作，保證設備的使用范圍廣泛，通過轉盤連接轉軸與第一抹平板，保證抹平的效果，通過加長抹板結構的作用，可以延伸抹平的范圍，保證設備的適用范圍，同時通過固定結構，方便在加長抹板結構不使用時，將其固定，保證設備調節方便，實用性強。

技術特征：

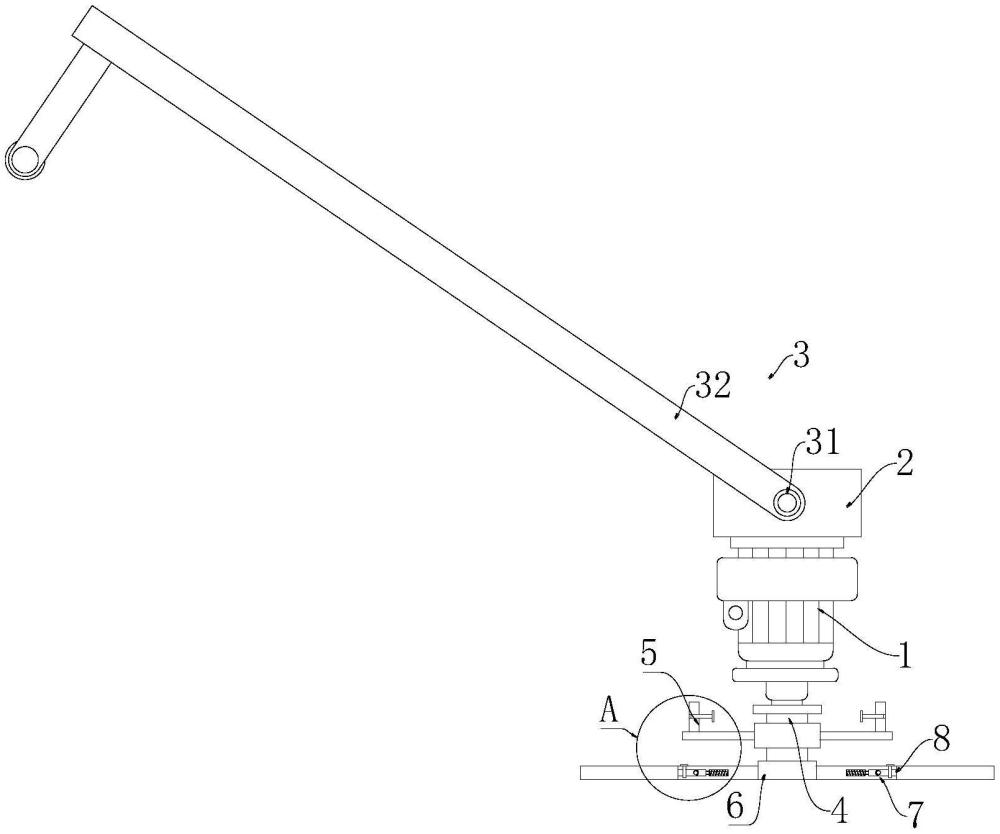

1.一種現澆混凝土電動抹面裝置，其特征在于：包括電機(1)，所述電機(1)的上端固定裝配有支座(2)，所述支座(2)的側壁轉動裝配有把手結構(3)，所述電機(1)的電機軸下端固定裝配有轉軸(4)，所述轉軸(4)的下端固定裝配有轉盤(6)，所述轉盤(6)的兩側均裝配有第一抹平板(7)，所述第一抹平板(7)的內壁裝配有加長抹板結構(8)，所述轉軸(4)的外壁固定裝配有固定結構(5)，所述固定結構(5)與加長抹板結構(8)相匹配，所述第一抹平板(7)通過第二螺釘(9)與固定結構(5)相連。

2.根據權利要求1所述的一種現澆混凝土電動抹面裝置，其特征在于：所述把手結構(3)包括把手(32)，所述把手(32)轉動裝配于支座(2)的外側壁，所述把手(32)的內壁貫穿裝配有對接螺栓(31)，所述對接螺栓(31)貫穿支座(2)。

3.根據權利要求1所述的一種現澆混凝土電動抹面裝置，其特征在于：所述加長抹板結構(8)包括滑桿(81)，所述滑桿(81)插接于第一抹平板(7)的內壁，所述滑桿(81)的內側端固定裝配有豎板(82)，所述滑桿(81)的外壁套接有彈簧(83)，所述彈簧(83)的一端與豎板(82)相連，所述彈簧(83)的另一端與第一抹平板(7)的內壁相連，所述滑桿(81)的外側端固定連接有鉸接座(84)，所述鉸接座(84)的外側端鉸接有橫桿(85)，所述橫桿(85)的外側端固定連接有第二抹平板(86)，所述第二抹平板(86)與固定結構(5)相匹配，所述第一抹平板(7)通過第二螺釘(9)與橫桿(85)相連。

4.根據權利要求1所述的一種現澆混凝土電動抹面裝置，其特征在于：所述固定結構(5)包括連桿(51)，所述連桿(51)固定裝配于轉軸(4)的外側壁，所述連桿(51)的表面外側端固定連接有支板(52)，所述支板(52)的內壁螺接有第一螺釘(53)，所述第一螺釘(53)與加長抹板結構(8)相匹配。

技術總結
本技術公開了一種現澆混凝土電動抹面裝置，包括電機，所述電機的上端固定裝配有支座，所述轉軸的外壁固定裝配有固定結構，所述固定結構與加長抹板結構相匹配，所述第一抹平板通過第二螺釘與固定結構相連，通過電機驅動第一抹平板轉動，從而將澆筑的混凝土表面抹平，通過支座連接把手結構，方便調整把手結構的傾斜角度，從而適應不同斜面以及平面的抹平工作，保證設備的使用范圍廣泛，通過轉盤連接轉軸與第一抹平板，保證抹平的效果，通過加長抹板結構的作用，可以延伸抹平的范圍，保證設備的適用范圍，同時通過固定結構，方便在加長抹板結構不使用時，將其固定，保證設備調節方便，實用性強。

技術研發人員：郝朋宇,朱鈺琳,付鵬,尚志欣,楊冰,董振,何山,劉國林
受保護的技術使用者：中鐵九局集團第一建設有限公司
技術研發日：20240729
技術公布日：2025/4/28
