本申請涉及建筑領域，更具體地說，涉及一種房屋及其鋼桁架結構罩棚。

背景技術：

1、在車站、碼頭等人員流動密集的露天地方，需要給人們提供安全、可靠的避雨罩棚，而用鋼桁架結構做成的罩棚以其穩定性及能夠提供大跨度面積范圍的遮擋而逐漸成為室外大型罩棚建設的首選。

2、因受到鋼桁架結構梁柱的限制，現有鋼桁架結構罩棚的屋面雨水排放構造通常采用屋面向中間找坡，在屋面中間設置排水溝，并在排水溝間隔設置排水口的方式實現排水。將排水溝設置在屋面中間的雨水排放方式存在如下不足：一是對罩棚的整體造型產生限制，影響設計美觀；二是水流量相對較大，不利于排水設施的長期使用；三是存在漏水風險，對罩棚下面需要保護的人或設備的安全帶來不利影響。

3、因此，如何解決好鋼桁架結構罩棚的屋面雨水的排放問題，成為本申請需要解決的技術問題。

技術實現思路

1、有鑒于此，本申請?zhí)岢隽艘环N新型鋼桁架結構罩棚，該鋼桁架結構罩棚將排水溝設置在屋面邊緣，從而順利解決了排水溝設置在屋面中央所帶來的各種不便。

2、根據本申請的技術方案，提出了一種新型鋼桁架結構罩棚，包括罩棚屋面、排水溝、排水管和懸挑鋼結構桿件；其中，所述罩棚屋面采用結構找坡，所述排水溝設置在所述罩棚屋面的下邊緣，所述排水溝設置有排水口，所述排水口連接所述排水管，所述懸挑鋼結構桿件設置在所述罩棚屋面的下邊緣以支撐所述排水溝。

3、優選地，所述鋼桁架結構罩棚包括支撐整個罩棚的主桁架，所述懸挑鋼結構桿件為固定于所述主桁架的附屬桁架。

4、優選地，所述附屬桁架搭接于所述排水溝的下方。

5、優選地，所述排水管與所述主桁架的結構桿件或結構柱捆綁連接。

6、優選地，所述排水管與所述主桁架的結構桿件或結構柱通過卡扣連接。

7、優選地，在所述排水口設置有過濾塞。

8、優選地，沿所述排水溝的延伸方向等間隔設置有多個所述排水口。

9、優選地，在所述罩棚屋面的下邊緣端部設置有裝飾構件。

10、優選地，所述裝飾構件設置成能夠包裹所述懸挑鋼結構桿件。

11、此外，本申請還提出了一種房屋，該房屋包括上述所述的鋼桁架結構罩棚。

12、根據本申請的技術方案，提出了一種鋼桁架結構罩棚，不同于以往的鋼桁架結構罩棚將排水溝設置在屋面中間，本申請的鋼桁架結構罩棚的屋面采用結構找坡并將排水溝設置在屋面的下邊緣，并為此專門設置了用于支撐排水溝的懸挑鋼結構桿件，從而解決了以往的鋼桁架結構罩棚為了便于支撐而只能將排水溝設置在屋面中間的技術難題，使得鋼桁架結構罩棚的雨水排放構造設計得更加合理。

13、本申請的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

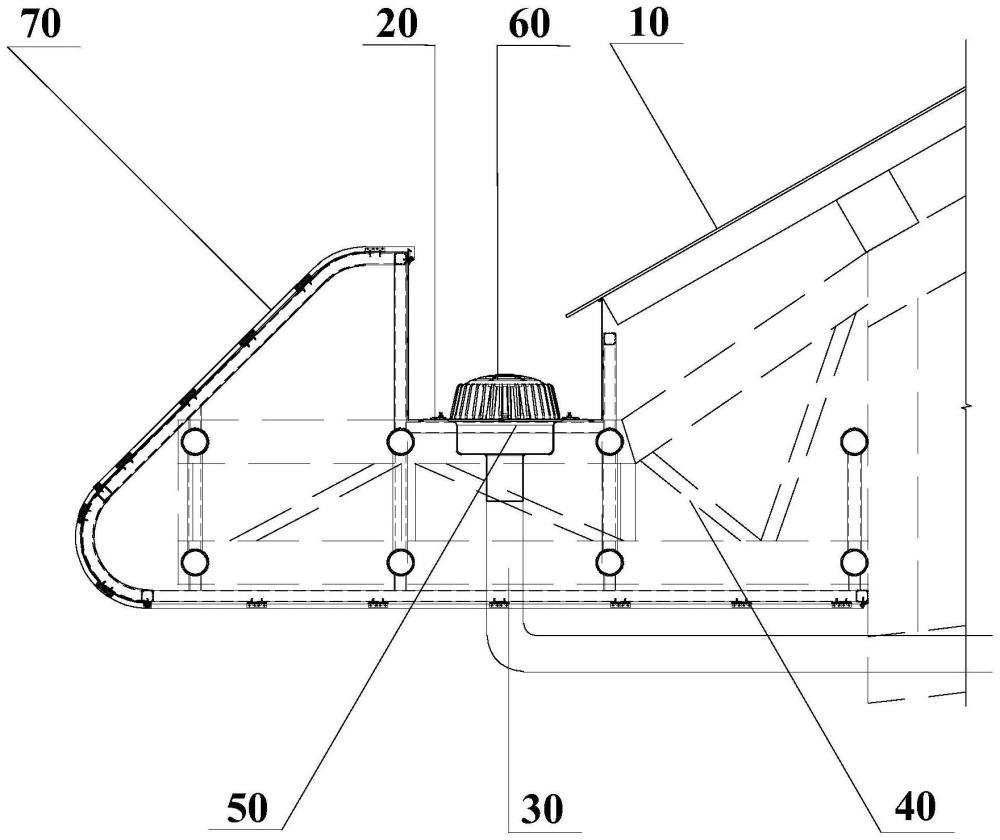

1.鋼桁架結構罩棚，其特征在于，包括罩棚屋面(10)、排水溝(20)、排水管(30)和懸挑鋼結構桿件(40)；其中，所述罩棚屋面(10)采用結構找坡，所述排水溝(20)設置在所述罩棚屋面(10)的下邊緣，所述排水溝(20)設置有排水口(50)，所述排水口(50)連接所述排水管(30)，所述懸挑鋼結構桿件(40)設置在所述罩棚屋面(10)的下邊緣以支撐所述排水溝(20)。

2.根據權利要求1所述的鋼桁架結構罩棚，其特征在于，所述鋼桁架結構罩棚包括支撐整個罩棚的主桁架，所述懸挑鋼結構桿件(40)為固定于所述主桁架的附屬桁架。

3.根據權利要求2所述的鋼桁架結構罩棚，其特征在于，所述附屬桁架搭接于所述排水溝(20)的下方。

4.根據權利要求3所述的鋼桁架結構罩棚，其特征在于，所述排水管(30)與所述主桁架的結構桿件或結構柱捆綁連接。

5.根據權利要求3所述的鋼桁架結構罩棚，其特征在于，所述排水管(30)與所述主桁架的結構桿件或結構柱通過卡扣連接。

6.根據權利要求1-5中任意一項所述的鋼桁架結構罩棚，其特征在于，在所述排水口(50)設置有過濾塞(60)。

7.根據權利要求1-5中任意一項所述的鋼桁架結構罩棚，其特征在于，沿所述排水溝(20)的延伸方向等間隔設置有多個所述排水口(50)。

8.根據權利要求1-5中任意一項所述的鋼桁架結構罩棚，其特征在于，在所述罩棚屋面(10)的下邊緣端部設置有裝飾構件(70)。

9.根據權利要求8所述的鋼桁架結構罩棚，其特征在于，所述裝飾構件(70)設置成能夠包裹所述懸挑鋼結構桿件(40)。

10.房屋，其特征在于，所述房屋包括權利要求1至9任意一項所述的鋼桁架結構罩棚。

技術總結
本申請公開了一種房屋及其鋼桁架結構罩棚，該鋼桁架結構罩棚包括罩棚屋面、排水溝、排水管和懸挑鋼結構桿件；其中，罩棚屋面采用結構找坡，排水溝設置在罩棚屋面的下邊緣，排水溝設置有排水口，排水口連接排水管，懸挑鋼結構桿件設置在罩棚屋面的下邊緣以支撐排水溝。根據本申請的技術方案，解決了以往的鋼桁架結構罩棚為了便于支撐而只能將排水溝設置在屋面中間的技術難題，使得鋼桁架結構罩棚的雨水排放構造設計得更加合理。

技術研發人員：亓琳,趙新華,沈錚
受保護的技術使用者：北京市市政工程設計研究總院有限公司
技術研發日：20240325
技術公布日：2025/4/28
