本發明涉及建筑工程，具體而言，為一種腳手架拉結點固定連接裝置及施工方法。

背景技術：

1、在建筑施工領域，腳手架作為重要的施工輔助設施，其穩定性與安全性至關重要。傳統腳手架在結構板采用預埋件的方式雖曾廣泛應用，但暴露出諸多弊端。一方面，其鋼材使用量巨大，顯著增加了施工成本與資源消耗；另一方面，預留埋件封堵環節若處理不當，極易引發滲漏問題，嚴重影響建筑的防水性能與結構耐久性。因此，腳手架拉結點作為連接腳手架與主體結構的關鍵部位，對腳手架整體性能起著決定性作用。

2、如公告號為cn208473276u的專利公開了一種拉結點連接裝置，由基板和連接件組成。基板設有定位槽孔，能精準嵌裝墻體預埋膨脹螺栓，實現與墻體穩固連接。連接件一端連基板，一端接雙排腳手架，搭建起可靠連接，保障腳手架施工安全穩定。然而，現有腳手架在進行懸空式安裝或者落地式安裝時，多通過固定拉節點將腳手架的端部與墻體、樓板固定，但是由于腳手架有剪刀撐架構，端部傾斜，固定角度需要調整，造成常規的卡具不適用。

3、因此，推出一種腳手架拉結點固定連接裝置及施工方法。

技術實現思路

1、本發明的目的在于提供一種腳手架拉結點固定連接裝置及施工方法，旨在解決上述背景技術中，現有的腳手架通過固定拉節點將腳手架的端部與墻體或樓板固定時，常規卡具對于腳手架的剪刀撐架構傾斜的端部進行適應的問題。

2、為實現上述目的，本發明提供如下技術方案：一種腳手架拉結點固定連接裝置，包括鋼筋螺紋套和套設在鋼筋螺紋套端頭外壁上的墊塊，鋼筋螺紋套頂部端口內螺紋套接有伸縮螺紋桿，伸縮螺紋桿頂端固定連接有轉接頭，轉接頭頂部活動連接有卡箍；轉接頭包括固定連接于伸縮螺紋桿頂端的u型座和開設于u型座兩側外壁上的弧形槽，u型座兩側的弧形槽內均活動卡合有導向桿，導向桿末端固定連接有偏轉塊，偏轉塊頂端延伸至u型座頂部端口外部后固定連接有轉軸，轉軸頂端轉動連接于卡箍下端，偏轉塊底部的弧形面外壁上均勻間隔開設有限位槽，u型座底板頂部固定連接有限位件，限位件頂端兩側分別活動設置有限位頭。

3、進一步地，限位件包括固定連接于u型座底板上端的安裝座和開設于安裝座頂端兩側的活動槽，安裝座內活動設置有雙向絲桿，雙向絲桿兩端延伸至安裝座兩側的活動槽內，雙向絲桿的一端貫穿延伸至安裝座端頭側壁外部，且安裝座端頭外部的雙向絲桿末端活動連接有轉動盤，活動槽內的雙向絲桿外壁上螺紋套接有移動塊，移動塊頂部處外壁上活動套接有限位頭，限位頭頂端延伸至活動槽頂部端口上方，限位頭兩側外壁上分別固定連接有限位桿，活動槽側壁上對應限位桿處開設有限位斜槽，限位桿末端活動卡合于限位斜槽內。

4、進一步地，限位斜槽呈八字型分別設置于安裝座兩端的端頭處側壁上，且限位斜槽與活動槽相連通，限位桿位于限位斜槽的傾斜上方端頭處時，限位頭頂端插接于限位槽內。

5、進一步地，安裝座外部的雙向絲桿端頭處內部設置有安裝腔，安裝腔遠離轉動盤一側內壁上依次固定連接有磁塊和限位板，安裝腔另一端內壁上活動貫穿設置有t型桿，t型桿橫桿末端活動貫穿延伸至雙向絲桿端頭外部，且t型桿橫桿末端與轉動盤固定相連，t型桿豎板側壁上均勻間隔固定連接有復位彈簧，復位彈簧末端固定連接有環形板，復位彈簧內腔中的環形板側壁上固定連接有定位柱，限位板側壁和t型桿豎板側壁上對應定位柱處均開設有限位孔，限位孔外側的限位板和t型桿豎板側壁間固定連接有彈性部件。

6、進一步地，環形板位于t型桿豎板靠近轉動盤對方一側，且環形板活動卡合于t型桿橫桿外壁上，復位彈簧保持正常舒張狀態時，定位柱末端懸置于t型桿豎板側壁上的限位孔端口外部。

7、進一步地，伸縮螺紋桿包括第一螺紋部和活動連接于第一螺紋部底部的第二螺紋部，第一螺紋部內部靠近頂端處開設有安裝槽，安裝槽端口延伸至第一螺紋部的直桿段側壁上，且安裝槽上下端內壁間活動設置有齒輪組，齒輪組末端齒輪的一端延伸至安裝槽端口外部，第一螺紋部的直桿段外壁上對應安裝槽端口處活動套接有撥動齒環，撥動齒環中間孔一側內壁上的嚙齒與齒輪組末端齒輪相嚙合，齒輪組初始齒輪底部固定連接有調節螺桿，調節螺桿末端貫穿延伸至第一螺紋部底端外部，調節螺桿末端外壁上螺紋套接第二螺紋部。

8、進一步地，第一螺紋部和第二螺紋部接觸端外壁上邊沿處分別均勻間隔固定連接有第一限位條和第二限位條，第一限位條和第二限位條交錯間隔設置，且第二限位條兩側外壁上分別開設有滑槽，第一限位條末端兩側外壁上對應滑槽處分別設置有凸塊，凸塊活動卡合于滑槽內。

9、進一步地，第一限位條和第二限位條均環繞分布于調節螺桿外側，第二螺紋部頂端對應調節螺桿處開設有中空腔，中空腔頂部端口螺紋套接于調節螺桿的螺桿段外壁上，調節螺桿的螺桿段底部活動套接有定位桿，定位桿下端轉動連接于中空腔頂板上端。

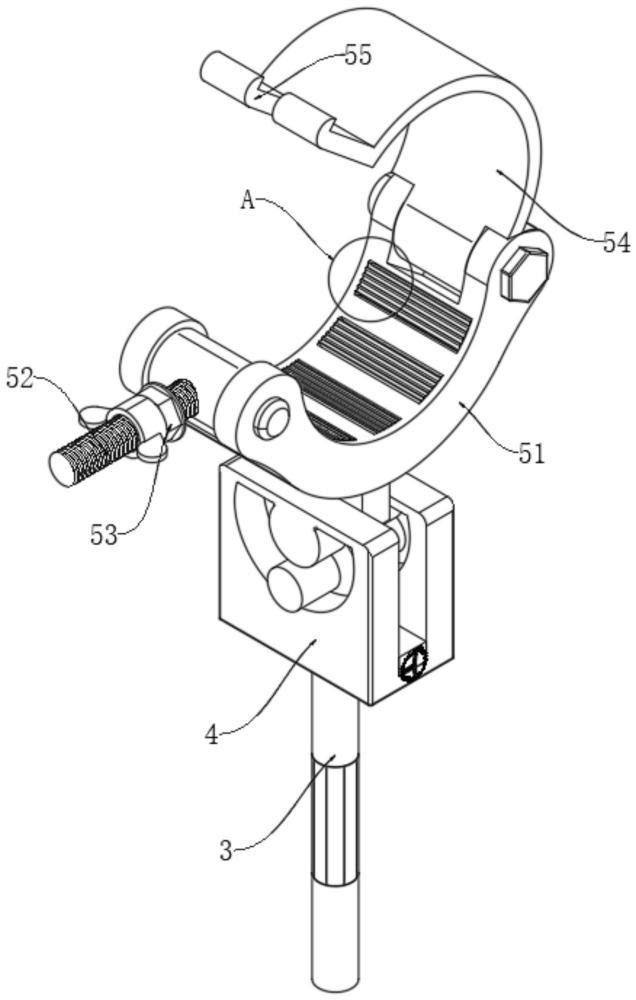

10、進一步地，卡箍包括活動連接于轉軸頂端的第一卡圈，第一卡圈兩端開設有內凹槽，第一卡圈一端的內凹槽側壁間活動連接有鎖緊螺桿，鎖緊螺桿外壁上套接有鎖緊螺母，第一卡圈另一端的內凹槽側壁間活動連接有第二卡圈，第二卡圈末端外壁兩側固定連接有u型卡板，第一卡圈的內壁上均勻間隔開設有定位槽，定位槽底板上固定連接有防滑墊片，防滑墊片頂端延伸至定位槽端口外部。

11、進一步地，本發明提供另一種技術方案：腳手架拉結點固定連接裝置的施工方法，包括以下實施步驟：

12、s1：根據樓板的厚度確定鋼筋螺紋套的厚度，對鋼筋螺紋套進行螺紋套孔加工后將其于樓板澆筑鋼筋進行綁定，待樓板混凝土澆筑后成為預埋件，使鋼筋螺紋套頂端不凸出樓面，并根據鋼筋螺紋套的外徑在木質的墊塊上加工鉆孔；

13、s2：根據需要在鋼筋螺紋套頂部端口處的樓板上疊放墊塊，根據疊放的墊塊高度調節伸縮螺紋桿的長度，待伸縮螺紋桿長度合適后使其穿套在疊放的墊塊上的通孔內，并將伸縮螺紋桿下端與鋼筋螺紋套內孔進行螺紋連接；

14、s3：轉動轉動盤帶動雙向絲桿旋轉，雙向絲桿驅動移動塊在活動槽內向安裝座兩端外側移動，移動塊移動時推動限位頭側壁上的限位桿沿限位斜槽傾斜下方移動，使得限位頭下移并遠離偏轉塊底部的限位槽，從而完成對偏轉塊的解鎖；

15、s4：根據腳手架剪刀撐鋼管的傾斜度轉動偏轉塊的角度，使得偏轉塊頂部卡箍的通口角度與腳手架剪刀撐鋼管的傾斜度保持一致，反向轉動轉動盤使得限位頭重新鎖扣偏轉塊底部的限位槽，從而完成對卡箍通孔傾斜度的調整鎖定；

16、s5：擰開卡箍上的螺栓后將其環套在腳手架剪刀撐斜向鋼管外壁上，再次鎖緊卡箍上的螺栓后將其與腳手架剪刀撐斜向鋼管進行固定，從而完成腳手架剪刀撐與樓板的固定連接，反之則進行拆除。

17、與現有技術相比，本發明的有益效果如下：

18、本發明提出的一種腳手架拉結點固定連接裝置及施工方法，根據伸縮螺紋桿長度在樓板上方疊放墊塊，將伸縮螺紋桿與鋼筋螺紋套連接，通過轉動轉動盤，控制雙向絲桿，使限位頭在活動槽內移動，從而實現對偏轉塊的解鎖或鎖定；解鎖后，可根據腳手架剪刀撐鋼管的傾斜度轉動偏轉塊，進而調整卡箍通口角度，使其與鋼管傾斜度一致，之后重新鎖定，再用第一卡圈和第二卡圈固定鋼管，完成腳手架剪刀撐與樓板的固定連接，實現快速調節卡箍使用角度，有效解決了現有卡具在面對異型、非平整樓板時，對不同腳手架剪刀撐架構傾斜端部適應性差的問題，極大提升了復雜建筑環境中的適用性。
