本發明涉及混凝土澆筑模具，具體涉及一種鋼筋混凝土試驗梁模具。

背景技術：

1、土木工程結構試驗是土木工程專業學生的重要基礎課,是培養學生試驗技能、科研能力及工程實踐能力重要課程，其主要任務是在試驗對象上應用科學的組織程序，以測試儀器設備為工具，以各種試驗為手段，在荷載或其它因素作用下，通過量測與結構性能有關的各種參數，從強度、剛度、和抗裂性以及結構實際破壞形態來判明結構的工作性能，估計結構的承載能力，確定結構對使用要求的符合程度或根據相關標準規范來判斷結構的施工質量，并用以檢驗和發展結構的計算理論，鋼筋混凝土梁作為土木工程結構試驗的主要試驗對象，各學校每學年需要消耗大量試驗梁。

2、專利cn104568532a公開了一種制備混凝土拉伸試驗用試件的模具，包括底板，所述底板為長方形板體，底板的兩側設有側板，側板的中部向內側凹陷，凹陷處的截面為一個沒有下底的等腰梯形結構，側板的凹陷處底端設有等腰梯形板，梯形板的形狀與側板凹陷處的形狀相配合，側板與等腰梯形板通過多個三角板固定連接，其中側板、等腰梯形板、三角板兩兩垂直；該模具通過底板、兩側的側板和兩端的擋板圍成兩端寬、中間窄長的翼形空腔。

3、然而上述現有的模具規格和大小的固定，只能澆筑同一型號尺寸的試件，當需要澆筑其他大小的混凝土試件時，都需要重新準備新的模具，制造繁瑣，成本高昂。

技術實現思路

1、本發明的目的在于克服上述技術不足，提出一種鋼筋混凝土試驗梁模具，解決現有技術中模具規格和大小的固定，只能澆筑同一型號尺寸的試件，當需要澆筑其他大小的混凝土試件時，都需要重新準備新的模具，制造繁瑣，成本高昂的技術問題。

2、為達到上述技術目的，本發明采取了以下技術方案：

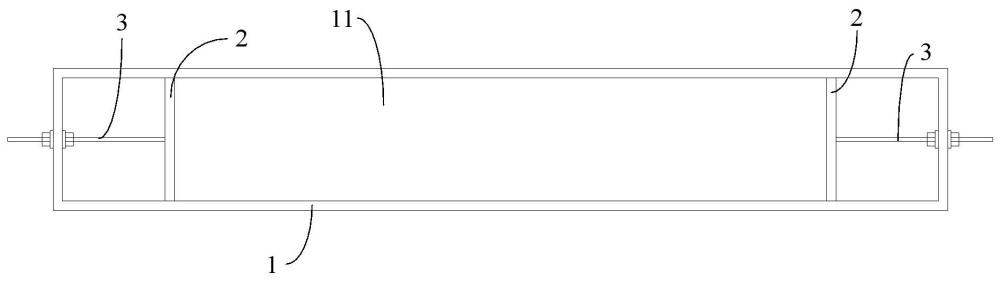

3、本發明提供了一種鋼筋混凝土試驗梁模具，包括：

4、模具箱體，所述模具箱體具有上端敞口的空腔；以及

5、兩個擋板，兩個所述擋板間隔設于所述空腔內，兩個所述擋板與所述模具箱體共同圍合形成模具腔，其中，至少一個所述擋板沿靠近和遠離另一所述擋板方向活動設置，以使得所述模具腔尺寸可調。

6、在一些實施例中，兩個所述擋板均活動設置。

7、在一些實施例中，所述鋼筋混凝土試驗梁模具還包括鎖止件，所述鎖止件連接所述模具箱體和活動設置的所述擋板，以在所述擋板移動至設定位置時，所述鎖止件用于限制所述擋板活動。

8、在一些實施例中，所述模具箱體與活動設置的所述擋板相對應的側面設有過孔；

9、所述鎖止件包括第一螺桿和第一鎖止螺母，所述第一螺桿穿設于所述過孔且其一端與所述擋板連接，所述第一鎖止螺母位于所述空腔內且與所述第一螺桿螺紋配合，以在所述擋板移動至設定位置時，所述第一鎖止螺母與所述空腔側壁抵接，以限制所述擋板朝向遠離另一所述擋板方向活動。

10、在一些實施例中，所述鎖止件還包括第二鎖止螺母，所述第二鎖止螺母位于所述模具箱體外側且與所述第一螺桿螺紋配合，以在所述擋板移動至設定位置時，所述第二鎖止螺母與所述模具箱體外側抵接，以限制所述擋板朝向靠近另一所述擋板方向活動。

11、在一些實施例中，所述第一螺桿與所述擋板為可拆卸連接。

12、在一些實施例中，所述模具箱體與活動設置的所述擋板相對應的側面設有螺紋孔；

13、所述鎖止件包括第二螺桿，所述第二螺桿的一端沿其軸線方向轉動安裝于所述擋板，所述第二螺桿與所述螺紋孔螺紋配合。

14、在一些實施例中，所述擋板的高度大于所述空腔的深度。

15、在一些實施例中，所述空腔的寬度減去所述擋板的寬度的差值范圍為1mm-2mm。

16、在一些實施例中，所述模具箱體和所述擋板的材質均為不銹鋼。

17、與現有技術相比，本發明提供的鋼筋混凝土試驗梁模具，兩個所述擋板間隔設置在所述空腔內，從而限定出所述模具腔，而至少一個擋板可活動設置，從而可調節兩個所述擋板之間的距離，進而達到調整所述模具腔長度的目的，從而能夠澆筑不同尺寸的鋼筋混凝土試驗梁，無需重新準備模具，操作簡單，降低試件制作成本和時間，并且所述擋板可在試驗梁混凝土澆筑后，待其初凝后即試驗梁初步硬化后可將所述擋板取出，釋放出部分空間便于試驗梁脫模，有效克服了固定尺寸模具因脫模劑涂刷過少或不均勻而造成的脫模困難，同時也避免了傳統拼裝式模具繁復的拼裝過程，提高了試驗梁的制作效率，降低了因試驗梁制作過程中若干人為因素對制作效率的影響。

18、上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以本發明的較佳實施例并配合附圖詳細說明如下。本發明的具體實施方式由以下實施例及其附圖詳細給出。

技術特征：

1.一種鋼筋混凝土試驗梁模具，其特征在于，其包括：

2.根據權利要求1所述的鋼筋混凝土試驗梁模具，其特征在于，兩個所述擋板均活動設置。

3.根據權利要求1所述的鋼筋混凝土試驗梁模具，其特征在于，所述鋼筋混凝土試驗梁模具還包括鎖止件，所述鎖止件連接所述模具箱體和活動設置的所述擋板，以在所述擋板移動至設定位置時，所述鎖止件用于限制所述擋板活動。

4.根據權利要求3所述的鋼筋混凝土試驗梁模具，其特征在于，所述模具箱體與活動設置的所述擋板相對應的側面設有過孔；

5.根據權利要求4所述的鋼筋混凝土試驗梁模具，其特征在于，所述鎖止件還包括第二鎖止螺母，所述第二鎖止螺母位于所述模具箱體外側且與所述第一螺桿螺紋配合，以在所述擋板移動至設定位置時，所述第二鎖止螺母與所述模具箱體外側抵接，以限制所述擋板朝向靠近另一所述擋板方向活動。

6.根據權利要求4所述的鋼筋混凝土試驗梁模具，其特征在于，所述第一螺桿與所述擋板為可拆卸連接。

7.根據權利要求3所述的鋼筋混凝土試驗梁模具，其特征在于，所述模具箱體與活動設置的所述擋板相對應的側面設有螺紋孔；

8.根據權利要求1所述的鋼筋混凝土試驗梁模具，其特征在于，所述擋板的高度大于所述空腔的深度。

9.根據權利要求1所述的鋼筋混凝土試驗梁模具，其特征在于，所述空腔的寬度減去所述擋板的寬度的差值范圍為1mm-2mm。

10.根據權利要求1所述的鋼筋混凝土試驗梁模具，其特征在于，所述模具箱體和所述擋板的材質均為不銹鋼。

技術總結
本發明公開了一種鋼筋混凝土試驗梁模具，包括模具箱體和兩個擋板，所述模具箱體具有上端敞口的空腔；兩個所述擋板間隔設于所述空腔內，兩個所述擋板與所述模具箱體共同圍合形成模具腔，其中，至少一個所述擋板沿靠近和遠離另一所述擋板方向活動設置，以使得所述模具腔尺寸可調。本申請能夠澆筑不同尺寸的鋼筋混凝土試驗梁，無需重新準備模具，操作簡單，降低試件制作成本和時間，并且還能有效克服了固定尺寸模具因脫模劑涂刷過少或不均勻而造成的脫模困難，提高了試驗梁的制作效率，降低了因試驗梁制作過程中若干人為因素對制作效率的影響。

技術研發人員：鄧慶,夏志林,田勝,路亞妮,劉偉靜,魯威,鄭雅婷,樊家豪
受保護的技術使用者：湖北工程學院
技術研發日：
技術公布日：2025/4/28
