本發明涉及建筑施工，尤其涉及裝配式預制樓梯預埋螺栓精準定位裝置。

背景技術：

1、裝配式預制樓梯的設計，具有制造方便，安裝快捷的優點，大大提高了施工進度，在裝配過程中，需要對預制樓梯進行準確定位，現有技術中，公告號為cn114439114a的專利文件，公開了一種裝配式樓梯的預埋插銷裝置及其施工方法，所述裝置包括預埋螺帽、插銷及封堵螺帽，通過在澆筑樓梯梁的面層模板的下表面預先固設所述預埋螺帽，接著在澆筑形成樓梯梁以及吊裝預制樓梯至樓梯梁上之后，將所述插銷貫穿預制樓梯端部的插接空腔后與所述預埋螺帽螺接，最后以所述封堵螺帽與所述插銷的端部螺接以封堵預制樓梯的插接空腔開口。該發明通過前述技術方案在預制樓梯與樓梯梁之間以兩段式的預埋插銷裝置實現連接，以在確保預制樓梯與樓梯梁定位準確的同時，也保證兩者之間的錨固能力足夠，克服目前不易在狹窄吊裝空間中使體積龐大的預制樓梯端部空腔與預埋插銷對準定位的問題。

2、在實際裝配過程中，經常會出現裝配位置不符合要求的情況，通常是在預制樓梯懸吊姿態下，人工推動預制樓梯移動至準確位置，比如施加的作用力不穩，定位螺栓的阻擋等原因，預制樓梯落地后還會出現偏差，人工就很難再去校正了，影響安裝的效率，基于此，現有的預制樓梯的裝配定位存在不便校正和微調的缺陷，亟待解決。

技術實現思路

1、本發明的目的是為了解決現有技術中，制樓梯的裝配定位存在不便校正和微調的缺陷，而提出的裝配式預制樓梯預埋螺栓精準定位裝置。

2、為了實現上述目的，本發明采用了如下技術方案：裝配式預制樓梯預埋螺栓精準定位裝置，包括定位器和定位螺栓，所述定位器嵌設安裝在預制樓梯板的下表面，定位螺栓預埋在梯梁的上表面。

3、具體的，所述定位器包括安裝殼體，安裝殼體的內部滑動安裝有兩個定位塊，兩個定位塊之間設置有傳動組件，通過傳動組件帶動定位塊由安裝殼體內向外伸出。

4、所述預制樓梯板的下表面預留有安裝腔，安裝殼體固定安裝在所述安裝腔內，安裝殼體的兩端端面和安裝腔的內壁形成兩個定位腔，預制樓梯板吊裝放置在梯梁上后，定位螺栓插入定位腔內，且定位塊抵緊定位螺栓，利用定位器內的定位塊位置可調節的功能，從而達到預制樓梯板的角度和位置可調的效果。

5、優選地，所述傳動組件包括中心塊和連桿，兩個連桿轉動安裝在中心塊的兩側，連桿遠離中心塊的端部與定位塊轉動連接，中心塊內螺紋安裝有豎直的調節螺桿，調節螺桿的底端轉動安裝有墊板，旋轉調節螺桿，可帶動預制樓梯板按照縱向方向移動實現微調定位。

6、優選地，所述預制樓梯板的表面開設有向下貫穿安裝殼體的預留口，兩個定位塊的上表面均設置有延伸部，延伸部伸至預留口內，延伸部的表面開設有開口槽，其中，所述延伸部上的開口槽內插設有第一楔形板和第二楔形板，通過下壓第一楔形板，可帶動預制樓梯板橫向方向移動實現微調定位。

7、優選地，所述兩個定位塊相互遠離的端面為弧形面，兩個定位塊的弧形面輪廓在同一圓形輪廓線上，梯梁的上表面安裝有兩個定位螺栓，兩個定位螺栓的間距小于所述同一圓形輪廓線的直徑，在四處定位塊的抵緊端帽的情況下，可調整預制樓梯板角度偏差，防止預制樓梯板晃動。

8、優選地，所述兩個定位塊的弧形面上邊緣均設置有倒角面，其中，定位螺栓的頂端固定安裝有端帽，端帽的下側設置有錐形面，當定位塊由安裝殼體內向外伸出時，所述倒角面與所述錐形面接觸，且定位塊與定位螺栓留有間隙，旋緊調節連桿，倒角面為定位塊提供下壓作用力，防止預制樓梯板的側傾晃動。

9、優選地，所述預制樓梯板的兩端下表面均安裝有所述定位器，預制樓梯板的上端通過定位器與上層梯梁上的兩個定位螺栓裝配在一起，預制樓梯板的下端通過定位器與下層梯梁上的兩個定位螺栓裝配在一起，實現對預制樓梯板的兩端定位和固定。

10、本發明具有以下有益效果：

11、1、本發明提出的定位裝置，在預制樓梯板吊裝安裝的過程，定位器內的定位塊自動伸出并抵緊定位螺栓，利用定位器與定位螺栓實現精準定位，定位器內的定位塊位置可調節，使預制樓梯板的角度和位置可調，從而達到精準定位，以及校正和微調預制樓梯板角度和位置的效果。

12、2、本發明提出的定位裝置，在預制樓梯板兩端的下表面均設置定位器，分別在不同位置的開口槽內插設第一楔形板和第二楔形板，通過下壓第一楔形板，可帶動預制樓梯板縱向或橫向方向移動，實現微調定位，解決了施工過程中因定位螺栓的安裝存在偏差，導致預制樓梯板吊裝安裝誤差較大、難以校正的問題。

13、3、本發明提出的定位裝置，由于兩側的定位塊端面為弧形面，兩個定位塊的弧形面輪廓在同一圓形輪廓線上，以下壓第一楔形板的方式，校正預制樓梯板的角度，此時預制樓梯板下端的定位塊抵緊在下層梯梁上的定位螺栓上，預制樓梯板上端的定位塊抵緊在上層梯梁上的定位螺栓上，兩側的定位塊可在兩個定位螺栓之間區域轉動，且防止預制樓梯板在縱向方向(指f7/f8的方向)和橫向方向(指f9/f10的方向)上晃動，這種調整預制樓梯板角度偏差的方式，為后序調整預制樓梯板縱、橫向位置偏差提供便利，同時實現多點防晃動約束。

14、4、本發明提出的定位裝置，通過在定位器內設置傳動組件，利用傳動組件驅動兩側定位塊伸出，即，在懸吊的預制樓梯板下落至梯梁上的過程，定位塊若不動，此過程定位塊會與端帽的間隙較大，該間隙的存在容易使預制樓梯板落放位置發生偏移(特別是懸吊姿態的預制樓梯板發生轉動偏移)，但此過程兩側的定位塊隨預制樓梯板的下落而伸出，并與兩側的端帽接觸，可約束預制樓梯板落放位置發生的偏移動作，大大提高了定位的準確度，降低微調、校正的工作量，提高裝配效率。

技術特征：

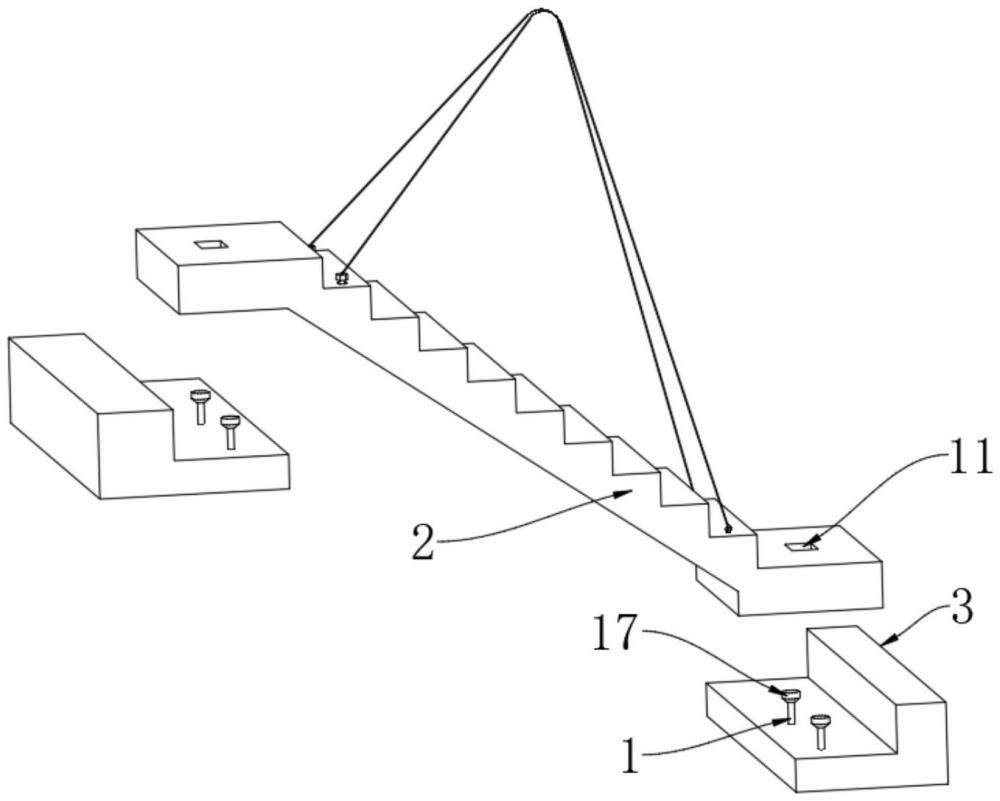

1.裝配式預制樓梯預埋螺栓精準定位裝置，包括定位器和定位螺栓(1)，其特征在于：所述定位器嵌設安裝在預制樓梯板(2)的下表面，定位螺栓(1)預埋在梯梁(3)的上表面；

2.根據權利要求1所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述傳動組件包括中心塊(7)和連桿(8)，兩個連桿(8)轉動安裝在中心塊(7)的兩側，連桿(8)遠離中心塊(7)的端部與定位塊(5)轉動連接。

3.根據權利要求2所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述中心塊(7)內螺紋安裝有豎直的調節螺桿(9)，調節螺桿(9)的底端轉動安裝有墊板(10)，旋轉調節螺桿(9)，可帶動預制樓梯板(2)按照縱向方向移動實現微調定位。

4.根據權利要求3所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述預制樓梯板(2)的表面開設有向下貫穿安裝殼體(4)的預留口(11)，兩個定位塊(5)的上表面均設置有延伸部(12)，延伸部(12)伸至預留口(11)內，延伸部(12)的表面開設有開口槽(13)。

5.根據權利要求4所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述兩個定位塊(5)相互遠離的端面為弧形面(14)，兩個定位塊(5)的弧形面(14)輪廓在同一圓形輪廓線(15)上，梯梁(3)的上表面安裝有兩個定位螺栓(1)，兩個定位螺栓(1)的間距小于所述同一圓形輪廓線(15)的直徑。

6.根據權利要求5所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述兩個定位塊(5)的弧形面(14)上邊緣均設置有倒角面(16)。

7.根據權利要求6所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述定位螺栓(1)的頂端固定安裝有端帽(17)，端帽(17)的下側設置有錐形面(18)，當定位塊(5)由安裝殼體(4)內向外伸出時，所述倒角面(16)與所述錐形面(18)接觸，且定位塊(5)與定位螺栓(1)留有間隙。

8.根據權利要求7所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述延伸部(12)上的開口槽(13)內插設有第一楔形板(19)和第二楔形板(20)，通過下壓第一楔形板(19)，可帶動預制樓梯板(2)按照橫向方向移動實現微調定位。

9.根據權利要求1-8任一項所述的裝配式預制樓梯預埋螺栓精準定位裝置，其特征在于：所述預制樓梯板(2)的兩端下表面均安裝有所述定位器，預制樓梯板(2)的上端通過定位器與上層梯梁(3)上的兩個定位螺栓(1)裝配在一起，預制樓梯板(2)的下端通過定位器與下層梯梁(3)上的兩個定位螺栓(1)裝配在一起。

技術總結
本發明涉及建筑施工技術領域，公開了一種裝配式預制樓梯預埋螺栓精準定位裝置，包括定位器和定位螺栓，所述定位器嵌設安裝在預制樓梯板的下表面，定位螺栓預埋在梯梁的上表面，所述定位器包括安裝殼體，安裝殼體的內部滑動安裝有兩個定位塊，兩個定位塊之間設置有傳動組件，通過傳動組件帶動定位塊由安裝殼體內向外伸出。本發明提出的定位裝置，在預制樓梯板吊裝安裝的過程，定位器內的定位塊自動伸出并抵緊定位螺栓，利用定位器與定位螺栓實現精準定位，定位器內的定位塊位置可調節，使預制樓梯板的角度和位置可調，從而達到精準定位，以及校正和微調預制樓梯板角度和位置的效果。

技術研發人員：黎毅,諸葛煜,鄧紅亮,洪波,鄭毅峰,鄭小軍,姚金炎,曹勐,張跟柱,鮑佳偉
受保護的技術使用者：中國建筑第五工程局有限公司
技術研發日：
技術公布日：2025/4/28
