本技術涉及高建筑施工，具體為一種高建筑升降施工平臺。

背景技術：

1、高建筑升降施工平臺，是一種新式的腳手架式升降平臺，利用卷揚機等動力設備能夠在建筑外部的引導部件的外部升降，便于建筑外墻的施工，以提高施工的安全性，也叫附著式升降腳手架，它將高處作業變為低處作業，將懸空作業變為架體內部作業，具有顯著的低碳性，高科技含量和更經濟、更安全、更便捷等特點。

2、附著升降腳手架是指搭設一定高度并附著于工程結構上，依靠自身的升降設備和裝置，可隨工程結構逐層爬升或下降，具有防傾覆、防墜落裝置的外腳手架；附著升降腳手架主要由附著升降腳手架架體結構、附著支座、防傾裝置、防墜落裝置、升降機構及控制裝置等構成。

3、由于需要升降因此需要使用導軌以及導輪等引導結構，在實際應用的過程中，受到建筑外部風力影響、組裝狀態以及結構位置的影響，會造成導槽與導輪之間發生卡頓，影響腳手架整體的升降過程，進而影響使用，鑒于以上問題，特提出一種高建筑升降施工平臺。

技術實現思路

1、本實用新型的目的在于提供一種高建筑升降施工平臺，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高建筑升降施工平臺，包括樓體，所述樓體的外側工作面裝配有固定座，所述固定座的前端裝配有平臺支架，所述平臺支架的外側裝配有防護網；?所述固定座的前端裝配有引導機構，所述平臺支架的后端裝配有鋼梁，所述鋼梁的外側設置有導槽，所述引導機構前端引導部件套接在導槽的內部；?所述引導機構的中部設置有定位器，所述導槽的內部橫置設置有若干橫梁，所述定位器位于最近一根橫梁的下方；?所述引導機構包括固定架，所述固定架的前端滑動裝配有導輪組件，所述導輪組件套接在導槽的內部；?所述導輪組件的軸心外部裝配有滑動件，所述滑動件滑動裝配于固定架外壁開設的導槽內部；?所述滑動件的外側鉸接有調節把手，所述調節把手的外部裝配有能夠將調節把手鎖定在所需位置的鎖定結構。

3、優選的，所述固定座包括連接件，所述連接件一端貫穿墻體螺接有螺母，所述連接件的另一端組裝有支架。

4、優選的，所述支架成對焊接固定，所述支架呈直角三角形，所述定位器轉動裝配于兩套所述支架的內側。

5、優選的，所述平臺支架包括與導槽呈豎直組合的縱梁，并且在縱梁的外部設置有平臺框架，在平臺框架的上表面鋪設有工作面板，所述工作面板分為內外兩部分，所述工作面板靠近樓體的空隙部分與工作面板遠離樓體的部分為鉸接裝配狀態，且遠離所述樓體的部分工作面板與平臺框架組裝固定。

6、優選的，所述工作面板的內側部與外側部相對向上翻轉，在重力狀態下，工作面板內外兩側部分為水平支撐狀態。

7、優選的，所述固定架呈l形狀，且固定架l形狀的開口內側焊接固定有筋板。

8、優選的，所述固定架一側開設有圓孔，開設有圓孔一側與支架通過螺栓組裝固定，所述固定架的另一側開設有腰型孔，所述滑動件滑動裝配與腰型孔的內部。

9、優選的，所述固定架的底端焊接有支腳，所述調節把手與所述支腳鉸接，所述調節把手的中部開設有條型孔，且條型孔套接在滑動件的內側端。

10、優選的，所述鎖定結構包括滑動裝配于筋板外部的鎖定條，所述鎖定條的外側位于筋板的外表面焊接有固定板，所述固定板與鎖定條之間裝配有彈簧，所述調節把手的開設有嚙合槽，所述鎖定條的外側開設有嚙合條，所述嚙合條與嚙合槽一一對應。

11、優選的，所述嚙合條和嚙合槽均呈放射狀開設，且嚙合條和嚙合槽的寬度尺寸相同，所述嚙合條和嚙合槽中心線等角分布。

12、與現有技術相比，本實用新型的有益效果是：本實用新型設置了一種帶有能夠調節導輪結構相對位置的引導機構的搞建筑升降式的建筑外圍施工平臺，在整體施工平臺安裝前，需要將固定座與樓體組裝固定，固定完成后將引導機構與固定座之間組裝，隨后將平臺支架組合定型并與防護網組合完整后，將平臺支架的吊點與升降動力源的拉線組合，啟動動力源升起，驅動平臺支架向上升起，并在升起的過程中與引導機構組裝定位，在使用的過程中，當導輪組件與導槽之間發生卡頓等情況時，只需解鎖鎖定結構翻轉調節把手即可調整導輪組件的水平位置，有效的解決了現有的附著式升降平臺的升降引導結構在使用時受到外部風力等因素的影響，導槽與導輪之間容易發生卡頓，不容易調節，并且容易損壞導輪的問題。

技術特征：

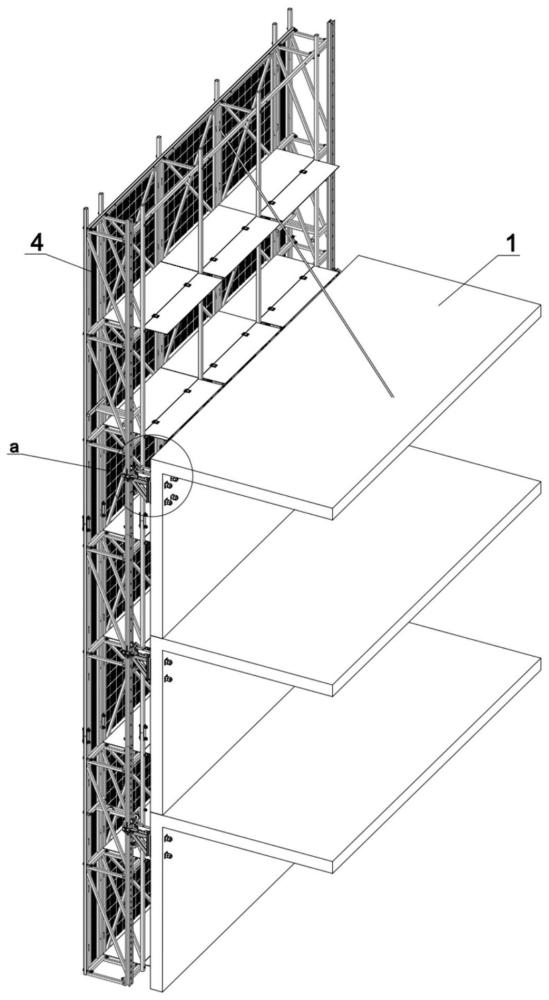

1.一種高建筑升降施工平臺，包括樓體（1），其特征在于：所述樓體（1）的外側工作面裝配有固定座（2），所述固定座（2）的前端裝配有平臺支架（3），所述平臺支架（3）的外側裝配有防護網（4）；?所述固定座（2）的前端裝配有引導機構（5），所述平臺支架（3）的后端裝配有鋼梁，所述鋼梁的外側設置有導槽，所述引導機構（5）前端引導部件套接在導槽的內部；?所述引導機構（5）的中部設置有定位器（23），所述導槽的內部橫置設置有若干橫梁，所述定位器（23）位于最近一根橫梁的下方；?所述引導機構（5）包括固定架（51），所述固定架（51）的前端滑動裝配有導輪組件（55），所述導輪組件（55）套接在導槽的內部；?所述導輪組件（55）的軸心外部裝配有滑動件（54），所述滑動件（54）滑動裝配于固定架（51）外壁開設的導槽內部；?所述滑動件（54）的外側鉸接有調節把手（56），所述調節把手（56）的外部裝配有能夠將調節把手（56）鎖定在所需位置的鎖定結構。

2.根據權利要求1所述的一種高建筑升降施工平臺，其特征在于：所述固定座（2）包括連接件（21），所述連接件（21）一端貫穿墻體螺接有螺母，所述連接件（21）的另一端組裝有支架（22）。

3.根據權利要求2所述的一種高建筑升降施工平臺，其特征在于：所述支架（22）成對焊接固定，所述支架（22）呈直角三角形，所述定位器（23）轉動裝配于兩套所述支架（22）的內側。

4.根據權利要求1所述的一種高建筑升降施工平臺，其特征在于：所述平臺支架（3）包括與導槽呈豎直組合的縱梁，并且在縱梁的外部設置有平臺框架，在平臺框架的上表面鋪設有工作面板，所述工作面板分為內外兩部分，所述工作面板靠近樓體（1）的空隙部分與工作面板遠離樓體（1）的部分為鉸接裝配狀態，且遠離所述樓體（1）的部分工作面板與平臺框架組裝固定。

5.根據權利要求4所述的一種高建筑升降施工平臺，其特征在于：所述工作面板的內側部與外側部相對向上翻轉，在重力狀態下，工作面板內外兩側部分為水平支撐狀態。

6.根據權利要求1所述的一種高建筑升降施工平臺，其特征在于：所述固定架（51）呈l形狀，且固定架（51）l形狀的開口內側焊接固定有筋板（52）。

7.根據權利要求1所述的一種高建筑升降施工平臺，其特征在于：所述固定架（51）一側開設有圓孔，開設有圓孔一側與支架（22）通過螺栓組裝固定，所述固定架（51）的另一側開設有腰型孔，所述滑動件（54）滑動裝配與腰型孔的內部。

8.根據權利要求7所述的一種高建筑升降施工平臺，其特征在于：所述固定架（51）的底端焊接有支腳（53），所述調節把手（56）與所述支腳（53）鉸接，所述調節把手（56）的中部開設有條型孔，且條型孔套接在滑動件的內側端。

9.根據權利要求1所述的一種高建筑升降施工平臺，其特征在于：所述鎖定結構包括滑動裝配于筋板（52）外部的鎖定條（57），所述鎖定條（57）的外側位于筋板（52）的外表面焊接有固定板（58），所述固定板（58）與鎖定條（57）之間裝配有彈簧，所述調節把手（56）的開設有嚙合槽（59），所述鎖定條（57）的外側開設有嚙合條（510），所述嚙合條（510）與嚙合槽（59）一一對應。

10.根據權利要求9所述的一種高建筑升降施工平臺，其特征在于：所述嚙合條（510）和嚙合槽（59）均呈放射狀開設，且嚙合條（510）和嚙合槽（59）的寬度尺寸相同，所述嚙合條（510）和嚙合槽（59）中心線等角分布。

技術總結
本技術公開了一種高建筑升降施工平臺，包括樓體，樓體的外側工作面裝配有固定座，固定座的前端裝配有平臺支架，平臺支架的外側裝配有防護網，本技術設置了一種帶有能夠調節導輪結構相對位置的引導機構的搞建筑升降式的建筑外圍施工平臺，在整體施工平臺安裝前，需要將固定座與樓體組裝固定，隨后將平臺支架組合定型并與防護網組合完整后，與引導機構組裝定位，在使用的過程中，當導輪組件與導槽之間發生卡頓等情況時，只需解鎖鎖定結構翻轉調節把手即可調整導輪組件的水平位置，有效的解決了現有的附著式升降平臺的升降引導結構在使用時受到外部風力等因素的影響，導槽與導輪之間容易發生卡頓，不容易調節，并且容易損壞導輪的問題。

技術研發人員：徐愛丁,岳國防,史淼
受保護的技術使用者：山東鐵信建設集團有限公司
技術研發日：20240326
技術公布日：2025/4/7
