本發明涉及建筑施工，特別涉及一種隔震層橡膠支座支撐防護裝配式施工裝置。

背景技術：

1、在隔震層橡膠支座在安裝完成后，為了保證柱墩在后續施工過程中保持正確的形狀和尺寸，通常需要在橡膠支座上柱墩法蘭板外圍一圈模板支撐，同時為了維持橡膠支座的性能的穩定，通常需要對橡膠支座進行耐火封堵、防潮處理，工作人員為了方便對橡膠支座進行模板安裝和耐火封堵、防潮處理通常會使用裝配式施工裝置，現有的裝配式施工裝置通常由上部隔熱型材、隔熱基材、鋼龍骨、螺母、下部隔熱型材組成。

2、例如：申請號為cn201710254966.1的發明專利公開了一種建筑隔震橡膠支座的防火保護裝置及其施工方法，具體包括上部隔熱型材、下部隔熱型材、硅酸鋁纖維氈、連接件和防火封堵材料，其中兩塊上部隔熱型材通過連接裝置安裝在隔震橡膠支座上，上部隔熱型材與上層柱的接觸面間粘貼防火封堵材料，采用防火膠將下部隔熱型材砌筑在下層柱的頂面，上部隔熱型材與下部隔熱型材間粘貼防火封堵材料，上部隔熱型材和下部隔熱型材與隔震橡膠支座間的空隙填充硅酸鋁纖維氈。利用本防火保護構造方法，可實現對隔震橡膠支座良好的防火保護，并可以保證隔震支座變形時不破壞防火保護，同時本方法具有操作方便，適用范圍廣泛的優點。

3、然而，現有的隔震層橡膠支座在進行模板支撐、耐火封堵和防潮處理時，通常是按步驟依次施工的，這意味著每個步驟都需要單獨的施工時間和人工安排，整體施工周期會比較長，同時在模板支撐安裝完成后，會占據一定的空間，使得進行耐火封堵和防潮處理的操作空間變得狹窄，影響耐火封堵和防潮處理的安裝效率，使用較為不便。

技術實現思路

1、有鑒于此，本發明提供一種隔震層橡膠支座支撐防護裝配式施工裝置，其具有能夠將耐火封堵和防潮處理隨模板支撐一同安裝的耐火組合板，在對耐火組合板進行安裝的過程中，隨著耐火組合板靠近橡膠支座主體，會使支撐鋼板對磁吸塊進行吸引，在磁吸塊自身磁吸的作用下使耐火組合板吸附到橡膠支座主體上，對耐火組合板定位和初步固定，在耐火組合板吸附到橡膠支座主體上時會擠壓固定卡塊，使固定卡塊在輔助支撐塊內進行滑動并擠壓固定彈簧，而當耐火組合板完全吸附到橡膠支座主體上后會使固定卡塊隨固定彈簧自身彈性勢能進行復位插接進固定卡槽內對耐火組合板進行限位固定。

2、本發明提供了一種隔震層橡膠支座支撐防護裝配式施工裝置的目的與功效，具體包括：橡膠支座主體；所述橡膠支座主體的內側呈矩形陣列狀螺紋連接有四組安裝螺栓；橡膠支座主體的外側呈矩形陣列狀設置有四組固定套筒；四組安裝螺栓的末端分別螺紋連接在四組固定套筒內；四組固定套筒內均設置有鋼筋主體；橡膠支座主體的外部成環形陣列狀設置有四組耐火組合板；四組耐火組合板的外部均固定連接有一組輔助連接塊；四組耐火組合板的外部均固定連接有一組巖棉固定角鋼；四組耐火組合板內部均開設有一組固定卡槽；橡膠支座主體的外部呈環形陣列狀固定連接有四組輔助支撐塊；四組輔助支撐塊分別與四組固定卡槽的位置對正。

3、進一步的，所述橡膠支座主體的外部呈環形陣列狀固定連接有四組支撐鋼板；四組耐火組合板內均固定連接有一組磁吸塊；四組磁吸塊分別與四組支撐鋼板的位置對正。

4、進一步的，所述橡膠支座主體的外部呈環形陣列狀固定連接有四組安裝導軌；四組耐火組合板的內側均固定連接有一組安裝滑塊；四組安裝滑塊分別滑動連接在四組安裝導軌內。

5、進一步的，四組所述耐火組合板內均設置有一塊防火巖棉；四組耐火組合板的外部均固定連接有一組巖棉固定角鋼；四組巖棉固定角鋼分別設置在四塊防火巖棉的外側；四組巖棉固定角鋼內均設置有一塊巖棉防水擋板；四塊巖棉防水擋板分別與四塊防火巖棉的位置對正。

6、進一步的，四組所述耐火組合板內均設置有一塊防火封堵伸縮板；四組耐火組合板的內側均設置有一組伸縮板固定角鋼；四組伸縮板固定角鋼分別與四塊防火封堵伸縮板的位置對正。

7、進一步的，四組所述輔助連接塊的一側均設置有一組鎖止卡扣；四組輔助連接塊的另一側均滑動連接有一組鎖止卡塊；四組鎖止卡塊的內側均固定連接有一組連接彈簧；四組連接彈簧的末端分別固定連接在四組輔助連接塊內。

8、進一步的，四組所述輔助支撐塊內均滑動連接有一組固定卡塊；四組固定卡塊的內側均固定連接有一組固定彈簧；四組固定彈簧的末端分別固定連接在四組輔助支撐塊內；四組固定卡塊分別插接在四組固定卡槽內。

9、進一步的，四組所述耐火組合板內均滑動連接有一組控制壓座；四組控制壓座的外部均固定連接有一組導向滑板；四組導向滑板分別滑動連接在四組耐火組合板內；四組導向滑板的內側均固定連接有一組支撐彈簧；四組支撐彈簧的末端分別固定連接在四組耐火組合板內。

10、有益效果

11、本發明在對耐火組合板進行安裝的過程中，通過安裝滑塊和安裝導軌之間的配合，能夠對安裝過程中的耐火組合板進行定位，在將安裝滑塊放置到安裝導軌內后，通過輕輕推動耐火組合板，隨著耐火組合板靠近橡膠支座主體，會使支撐鋼板對磁吸塊進行吸引，在磁吸塊自身磁吸的作用下使耐火組合板吸附到橡膠支座主體上，對耐火組合板定位和初步固定，同時在耐火組合板吸附到橡膠支座主體上時會擠壓固定卡塊，當耐火組合板完全吸附到橡膠支座主體上后會使固定卡塊隨固定彈簧自身彈性勢能進行復位插接進固定卡槽內對耐火組合板進行限位固定，使橡膠支座的模板支撐和防護封堵進行一體化施工，將狹小空間作業提前進行施工完成，既節約材料運輸成本，又提高了作業人員施工效率，同時通過磁吸和固定卡塊固定的方式，使得耐火組合板的安裝和拆卸過程變得十分簡便，在需要對橡膠支座進行維護或者檢查時，也可以很方便地拆卸耐火組合板，不會對橡膠支座本身或者周圍結構造成破壞，有效的提高了隔震層橡膠支座支撐防護裝配式施工裝置的實用性和便利性。

12、在耐火組合板依次吸附到橡膠支座主體上時，隨著耐火組合板之間相互接觸會使鎖止卡扣擠壓鎖止卡塊，在耐火組合板完全接觸時會使鎖止卡塊隨連接彈簧自身彈性勢能的作用下進行回彈插接進鎖止卡扣內，使橡膠支座主體四周的耐火組合板相互固定，增加整個結構的穩定性，在受到外力作用時，固定在一起的組合板不容易發生移位或散開。它們能夠作為一個整體來抵抗外力，從而更好地保護橡膠支座，同時相互固定還有助于保證組合板之間的密封效果，有效的提高了隔震層橡膠支座支撐防護裝配式施工裝置的穩定性和密封性。

技術特征：

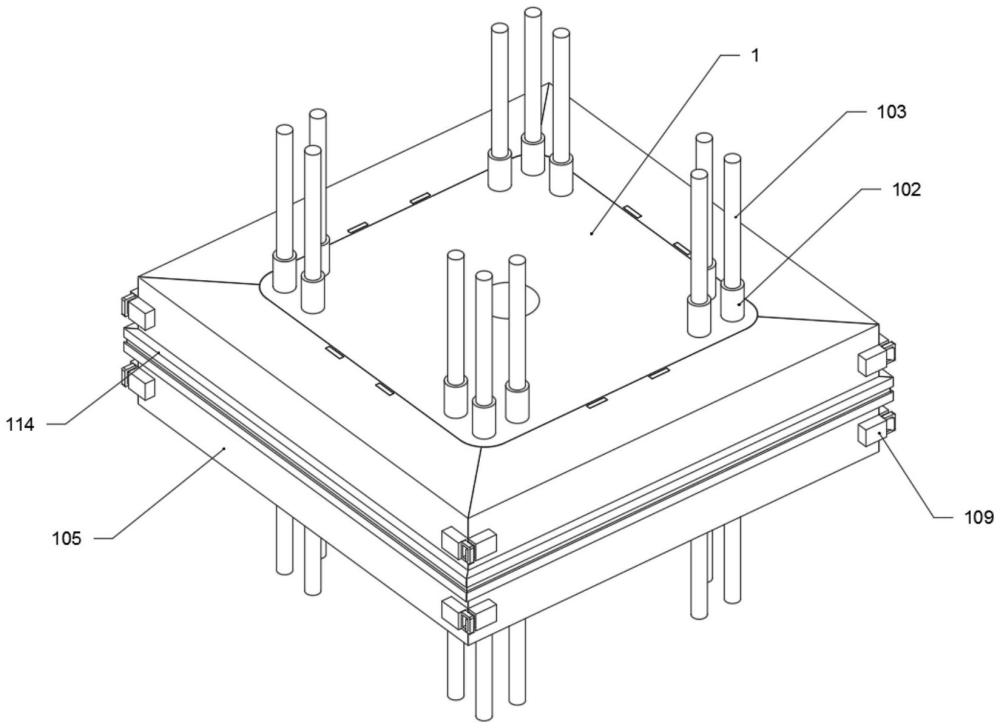

1.一種隔震層橡膠支座支撐防護裝配式施工裝置，包括：橡膠支座主體(1)；所述橡膠支座主體(1)的內側呈矩形陣列狀螺紋連接有四組安裝螺栓(101)；所述橡膠支座主體(1)的外側呈矩形陣列狀設置有四組固定套筒(102)；其特征在于，四組所述安裝螺栓(101)的末端分別螺紋連接在四組所述固定套筒(102)內；四組所述固定套筒(102)內均設置有鋼筋主體(103)；所述橡膠支座主體(1)的外部呈環形陣列狀設置有四組耐火組合板(105)；四組所述耐火組合板(105)的外部均固定連接有一組輔助連接塊(109)；四組所述耐火組合板(105)的外部均固定連接有一組巖棉固定角鋼(114)；四組所述耐火組合板(105)內部均開設有一組固定卡槽(124)；所述橡膠支座主體(1)的外部呈環形陣列狀固定連接有四組輔助支撐塊(118)；四組所述輔助支撐塊(118)分別與四組所述固定卡槽(124)的位置對正。

2.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：所述橡膠支座主體(1)的外部呈環形陣列狀固定連接有四組支撐鋼板(104)；四組耐火組合板(105)內均固定連接有一組磁吸塊(106)；四組磁吸塊(106)分別與四組支撐鋼板(104)的位置對正。

3.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：所述橡膠支座主體(1)的外部呈環形陣列狀固定連接有四組安裝導軌(107)；四組耐火組合板(105)的內側均固定連接有一組安裝滑塊(108)；四組安裝滑塊(108)分別滑動連接在四組安裝導軌(107)內。

4.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：四組所述耐火組合板(105)內均設置有一塊防火巖棉(113)；四組耐火組合板(105)的外部均固定連接有一組巖棉固定角鋼(114)；四組巖棉固定角鋼(114)分別設置在四塊防火巖棉(113)的外側；四組巖棉固定角鋼(114)內均設置有一塊巖棉防水擋板(115)；四塊巖棉防水擋板(115)分別與四塊防火巖棉(113)的位置對正。

5.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：四組所述耐火組合板(105)內均設置有一塊防火封堵伸縮板(116)；四組耐火組合板(105)的內側均設置有一組伸縮板固定角鋼(117)；四組伸縮板固定角鋼(117)分別與四塊防火封堵伸縮板(116)的位置對正。

6.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：四組所述輔助連接塊(109)的一側均設置有一組鎖止卡扣(110)；四組輔助連接塊(109)的另一側均滑動連接有一組鎖止卡塊(111)；四組鎖止卡塊(111)的內側均固定連接有一組連接彈簧(112)；四組連接彈簧(112)的末端分別固定連接在四組輔助連接塊(109)內。

7.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：四組所述輔助支撐塊(118)內均滑動連接有一組固定卡塊(119)；四組固定卡塊(119)的內側均固定連接有一組固定彈簧(120)；四組固定彈簧(120)的末端分別固定連接在四組輔助支撐塊(118)內；四組固定卡塊(119)分別插接在四組固定卡槽(124)內。

8.如權利要求1所述一種隔震層橡膠支座支撐防護裝配式施工裝置，其特征在于：四組所述耐火組合板(105)內均滑動連接有一組控制壓座(121)；四組控制壓座(121)的外部均固定連接有一組導向滑板(122)；四組導向滑板(122)分別滑動連接在四組耐火組合板(105)內；四組導向滑板(122)的內側均固定連接有一組支撐彈簧(123)；四組支撐彈簧(123)的末端分別固定連接在四組耐火組合板(105)內。

技術總結
本發明提供一種隔震層橡膠支座支撐防護裝配式施工裝置，涉及建筑施工領域，包括：橡膠支座主體；所述橡膠支座主體的內側呈矩形陣列狀螺紋連接有四組安裝螺栓；橡膠支座主體的外側呈矩形陣列狀設置有四組固定套筒；四組安裝螺栓的末端分別螺紋連接在四組固定套筒內；四組固定套筒內均設置有鋼筋主體；橡膠支座主體的外部呈環形陣列狀設置有四組耐火組合板。隨著耐火組合板靠近橡膠支座主體，通過磁吸塊的磁吸的作用下使耐火組合板吸附到橡膠支座主體上，對模板支撐和耐火防潮處理一同進行安裝，解決了通常按步驟對模板支撐、耐火封堵和防潮處理依次進行施工的，這意味著每個步驟都需要單獨的施工時間和人工安排，整體施工周期會比較長的問題。

技術研發人員：張林,劉帥,孟憲亮,胡曉敏,高珊珊,郝燕樂,崔珂銘,張聖,李永勝,梁青山,王輝
受保護的技術使用者：山西建筑工程集團有限公司
技術研發日：
技術公布日：2025/4/6
