本技術涉及建筑施工，具體為一種懸挑架受力支撐結構。

背景技術：

1、懸挑腳手架簡稱挑架，在施工過程中，±0以下結構工程的回填未能及時回填，由于工程要求，必須立即進行上部主體結構工程；高層建筑主體結構周圍有裙房腳手架，不能直接支撐在地面上；在超高層建筑施工中，腳手架的搭設高度超過其允許高度，現有的懸挑架受力支撐結構包括懸挑架體及懸挑架體的右端設置有懸挑架連接頭和卡接折形塊；懸挑架連接頭的右端連接設置有安裝連接板及插接孔。

2、但是現有的懸挑架體受力支撐結構因為是循環利用的，懸挑架體上的掛鉤地方通常是長期暴露到外面，這樣很容易在拆卸懸挑架體時浪費位置且因為時凸出的很容易將工人碰傷，非常的麻煩。

3、為此，本實用新型提出一種懸挑架受力支撐結構來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種懸挑架受力支撐結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種懸挑架受力支撐結構，所述懸挑架受力支撐結構包括：定位板，定位板表面設置有固定塊，固定塊表面可套設有安裝板，安裝板表面設置有懸挑架體，懸挑架體表面開設有放置槽，放置槽內設置有底座，底座表面設置有掛鉤，懸挑架體內設置有定位桿，定位桿一端設置有導向輪；

3、定位螺桿，定位螺桿表面螺接有螺紋管，螺紋管一端設置有吊索，吊索一端設置有吊鉤。

4、優選的，所述固定塊固定連接在定位板的表面，安裝板可套設在固定塊上，固定塊側面設置有固定螺栓，可利用固定螺栓使安裝板固定連接在固定塊上，定位板表面開設有通孔，通孔內設置有支撐桿。

5、優選的，所述定位螺桿端面設置有擋板，螺紋管設置有兩組，兩組螺紋管均螺接在定位螺桿的兩端，螺紋管端面設置有軸承，軸承內環面固定連接有立桿，吊索端面固定連接在立桿的端面，吊鉤可鉤掛在支撐桿和掛鉤上。

6、優選的，所述放置槽內設置有導向桿，底座套設在導向桿上，導向桿表面套設有彈簧，彈簧一端固定連接在底座的底部，彈簧另一端固定連接在放置槽的表面。

7、優選的，所述底座底部設置有牽引板，牽引板呈一定角度傾斜，牽引板固定連接在底座的底部。

8、優選的，所述懸挑架體側面設置有支撐框，定位桿穿過支撐框伸入在放置槽內，定位桿表面套設有牽引彈簧，牽引彈簧一端固定連接在定位桿的表面，牽引彈簧另一端固定連接在支撐框的內表面。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用提出的一種懸挑架受力支撐結構，在使用時當需要對懸挑架體進行支撐吊裝，首先可直接按動定位桿使定位桿一端設置的導向輪推動牽引板，從而可使底座在放置槽內上移，方便利用吊鉤對底座表面設置的掛鉤進行掛扣上，然后再將另一組吊鉤掛在支撐桿上，從而可提高對懸挑架體的支撐，當不需要使用時，底座可放置在放置槽內不會凸出，這樣避免現有的懸挑架體受力支撐結構因為是循環利用的，懸挑架體上的掛鉤地方通常是長期暴露到外面，這樣很容易在拆卸懸挑架體時浪費位置且因為時凸出的很容易將工人碰傷，非常的麻煩的問題。

技術特征：

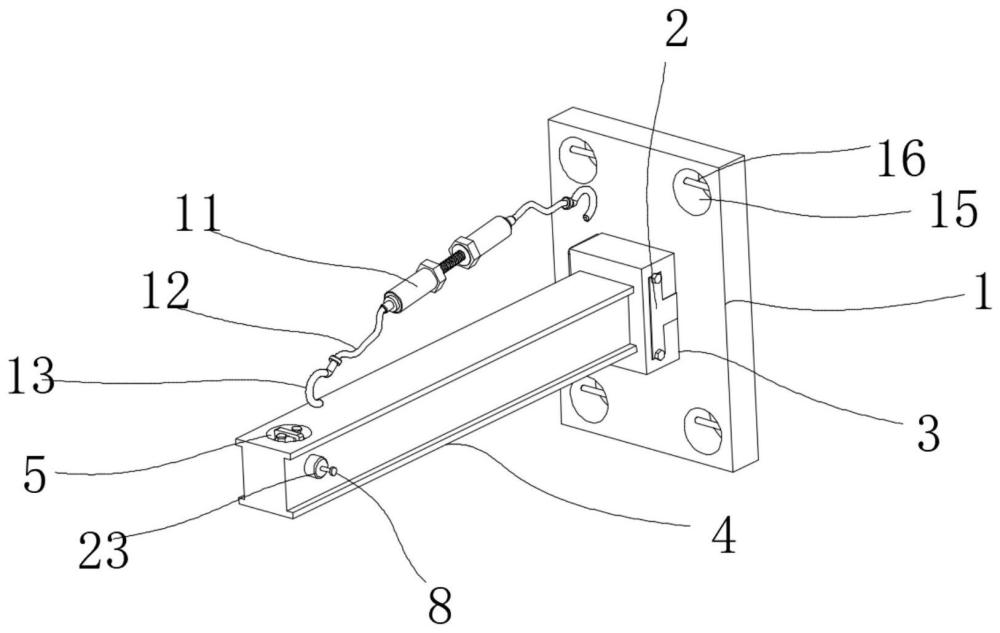

1.一種懸挑架受力支撐結構，其特征在于：所述懸挑架受力支撐結構包括：定位板(1)，定位板(1)表面設置有固定塊(2)，固定塊(2)表面可套設有安裝板(3)，安裝板(3)表面設置有懸挑架體(4)，懸挑架體(4)表面開設有放置槽(5)，放置槽(5)內設置有底座(6)，底座(6)表面設置有掛鉤(7)，懸挑架體(4)內設置有定位桿(8)，定位桿(8)一端設置有導向輪(9)；

2.根據權利要求1所述的一種懸挑架受力支撐結構，其特征在于：所述固定塊(2)固定連接在定位板(1)的表面，安裝板(3)可套設在固定塊(2)上，固定塊(2)側面設置有固定螺栓(14)，可利用固定螺栓(14)使安裝板(3)固定連接在固定塊(2)上，定位板(1)表面開設有通孔(15)，通孔(15)內設置有支撐桿(16)。

3.根據權利要求1所述的一種懸挑架受力支撐結構，其特征在于：所述定位螺桿(10)端面設置有擋板(17)，螺紋管(11)設置有兩組，兩組螺紋管(11)均螺接在定位螺桿(10)的兩端，螺紋管(11)端面設置有軸承(18)，軸承(18)內環面固定連接有立桿(19)，吊索(12)端面固定連接在立桿(19)的端面，吊鉤(13)可鉤掛在支撐桿(16)和掛鉤(7)上。

4.根據權利要求1所述的一種懸挑架受力支撐結構，其特征在于：所述放置槽(5)內設置有導向桿(20)，底座(6)套設在導向桿(20)上，導向桿(20)表面套設有彈簧(21)，彈簧(21)一端固定連接在底座(6)的底部，彈簧(21)另一端固定連接在放置槽(5)的表面。

5.根據權利要求1所述的一種懸挑架受力支撐結構，其特征在于：所述底座(6)底部設置有牽引板(22)，牽引板(22)呈一定角度傾斜，牽引板(22)固定連接在底座(6)的底部。

6.根據權利要求1所述的一種懸挑架受力支撐結構，其特征在于：所述懸挑架體(4)側面設置有支撐框(23)，定位桿(8)穿過支撐框(23)伸入在放置槽(5)內，定位桿(8)表面套設有牽引彈簧(24)，牽引彈簧(24)一端固定連接在定位桿(8)的表面，牽引彈簧(24)另一端固定連接在支撐框(23)的內表面。

技術總結
本技術涉及建筑施工技術領域，具體為一種懸挑架受力支撐結構，包括：定位板表面設置有固定塊，固定塊表面可套設有安裝板，安裝板表面設置有懸挑架體，懸挑架體表面開設有放置槽，放置槽內設置有底座，底座表面設置有掛鉤，懸挑架體內設置有定位桿，定位桿一端設置有導向輪，定位螺桿表面螺接有螺紋管，螺紋管一端設置有吊索，吊索一端設置有吊鉤；有益效果為：首先可直接按動定位桿使定位桿一端設置的導向輪推動牽引板，從而可使底座在放置槽內上移，方便利用吊鉤對底座表面設置的掛鉤進行掛扣上，然后再將另一組吊鉤掛在支撐桿上，從而可提高對懸挑架體的支撐，當不需要使用時，底座可放置在放置槽內不會凸出。

技術研發人員：吳挺王,黃力,劉旭,葉舟,曾尹,鄭學宇,吉一能
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240410
技術公布日：2025/4/28
