本技術涉及玻璃幕墻，尤其涉及一種節能建筑玻璃幕墻。

背景技術：

1、經檢索申請號202222065896.4公開了一種節能建筑玻璃幕墻，包括玻璃幕墻組件，玻璃幕墻本體包括連接槽和設置在玻璃幕墻本體遠離連接槽一側的連接塊，且連接槽和連接塊相適配，玻璃幕墻本體的外壁上開設有安裝槽，安裝槽的一側設置有防水墊，玻璃幕墻本體的背側設置有耐磨墊。

2、該專利申請中的一種節能建筑玻璃幕墻在使用過程中，通過使用螺栓、第一安裝孔和第二安裝孔螺紋配合，從而能夠將玻璃幕墻本體安裝在第一框體和第二框體內完成一組玻璃幕墻組件的安裝，再通過安裝塊和螺釘實現相鄰的玻璃幕墻組件進行安裝，但是在這樣使用的過程中，由于該設備通過較多的螺栓和螺釘進行固定安裝，操作較為繁瑣，降低了工作人員的安裝效率，為此，我們提出一種節能建筑玻璃幕墻。

技術實現思路

1、本實用新型主要是解決上述現有技術所存在的技術問題，提供一種節能建筑玻璃幕墻。

2、為了實現上述目的，本實用新型采用了如下技術方案，一種節能建筑玻璃幕墻，包括兩個玻璃幕墻本體，兩個玻璃幕墻本體的上下兩端均對稱卡接有安裝框體，兩個玻璃幕墻本體的左右兩端對稱開設有楔形滑槽，四個楔形滑槽內部設置有限位兩個安裝框體的限位機構，限位機構包括與位于左右兩側位置的兩個楔形滑槽內部卡接設置的兩個側邊楔形卡條以及設置于位于中部位置的兩個楔形滑槽內部的中部楔形卡條，位于下方位置的兩個安裝框體內側底壁面開設有與四個楔形滑槽位置對應的四個楔形卡槽，位于上方位置的兩個安裝框體內側頂壁面貫穿開設有與四個楔形滑槽位置對應的四個楔形通槽，四個楔形通槽內側壁面均開設有定位滑槽，四個定位滑槽內部設置有固定兩個側邊楔形卡條和中部楔形卡條的定位機構，定位機構包括與定位滑槽內部滑動連接的定位插塊。

3、進一步，兩個所述玻璃幕墻本體的前后兩側壁面上下兩端邊緣位置均開設有線型卡槽，八個線型卡槽內部均滑動與四個安裝框體內側壁面對應位置固定連接的八個限位卡條。

4、進一步，兩個所述側邊楔形卡條的底端分別卡接于位于左右兩側位置的兩個楔形卡槽內部。

5、進一步，兩個所述側邊楔形卡條的頂端分別卡接于位于左右兩側位置的兩個楔形通槽內部。

6、進一步，所述中部楔形卡條的中部左右兩端分別卡接于位于中部位置的兩個楔形滑槽內部。

7、進一步，所述中部楔形卡條的底端左右兩端分別卡接于位于中部位置的兩個楔形卡槽內部。

8、進一步，所述中部楔形卡條的頂端左右兩端分別卡接于位于中部位置的兩個楔形通槽內部。

9、進一步，所述定位插塊位于定位滑槽內部的一端與定位滑槽內側壁面之間固定連接有定位彈簧。

10、進一步，所述定位插塊位于楔形通槽內部的一端頂部開設有傾斜端面。

11、進一步，兩個所述側邊楔形卡條的側壁面頂端以及中部楔形卡條的左右兩側壁面頂端均開設有與楔形通槽相適配的定位插孔。

12、有益效果

13、本實用新型提供了一種節能建筑玻璃幕墻。具備以下有益效果：

14、1、該一種節能建筑玻璃幕墻，通過設置限位機構，使用時，將四個安裝框體通過限位卡條卡接于兩個玻璃幕墻本體的上下兩側的線型卡槽內部，將兩個側邊楔形卡條依次貫穿位于左右兩側的兩個楔形通槽以及位于左右兩側的兩個楔形滑槽并卡接于位于左右兩側的兩個楔形卡槽內部，兩個玻璃幕墻本體分別與四個安裝框體之間的位置固定，此時將兩個玻璃幕墻本體相互靠近的一面貼合設置并使位于中側位置的兩個楔形滑槽位置對齊，此時位于中側位置的兩個楔形卡槽和兩個楔形通槽均與兩個楔形滑槽位置對齊，將中部楔形卡條依次貫穿位于中側位置的兩個楔形通槽以及位于中部位置的兩個楔形滑槽并卡接于位于中部位置的兩個楔形卡槽內部，完成兩個玻璃幕墻本體之間的拼接安裝，以上操作簡單實用，實現了該設備的便捷拼接安裝，提高工作人員的安裝效率。

15、2、該一種節能建筑玻璃幕墻，通過設置定位機構，在側邊楔形卡條依次貫穿楔形通槽、楔形滑槽以及楔形卡槽時，側邊楔形卡條的底端先于楔形通槽內部的定位插塊頂端的傾斜端面頂壓接觸，迫使定位插塊壓縮定位彈簧往定位滑槽內部移動，當側邊楔形卡條的底端卡入楔形卡槽內部時，此時側邊楔形卡條上的定位插孔與定位插塊位置對齊，定位插塊在定位彈簧彈力的作用下移出定位滑槽并卡入定位插孔內部，實現對楔形通槽的位置固定，中部楔形卡條同理，以上操作簡單實用，進一步增強了對側邊楔形卡條和中部楔形卡條的位置固定，提高該設備結構的穩定性。

技術特征：

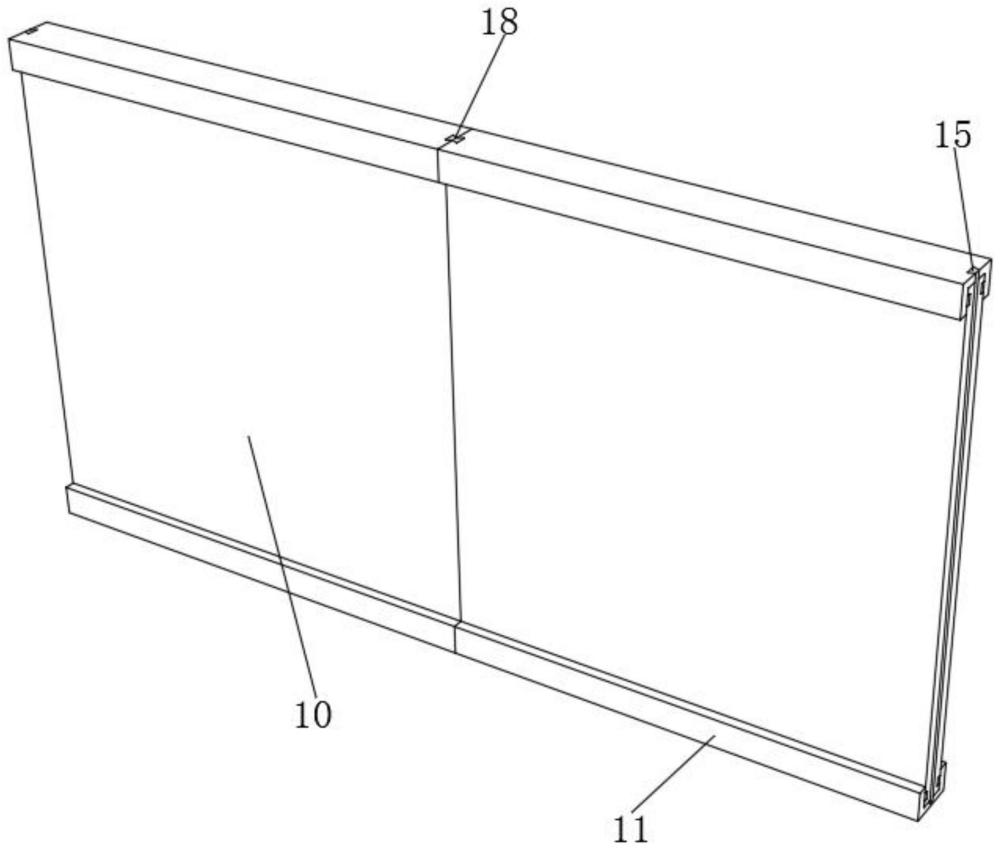

1.一種節能建筑玻璃幕墻，包括兩個玻璃幕墻本體(10)，其特征在于：所述兩個玻璃幕墻本體(10)的上下兩端均對稱卡接有安裝框體(11)，兩個玻璃幕墻本體(10)的左右兩端對稱開設有楔形滑槽(14)，四個楔形滑槽(14)內部設置有限位兩個安裝框體(11)的限位機構，限位機構包括與位于左右兩側位置的兩個楔形滑槽(14)內部卡接設置的兩個側邊楔形卡條(15)以及設置于位于中部位置的兩個楔形滑槽(14)內部的中部楔形卡條(18)，位于下方位置的兩個安裝框體(11)內側底壁面開設有與四個楔形滑槽(14)位置對應的四個楔形卡槽(16)，位于上方位置的兩個安裝框體(11)內側頂壁面貫穿開設有與四個楔形滑槽(14)位置對應的四個楔形通槽(17)，四個楔形通槽(17)內側壁面均開設有定位滑槽(19)，四個定位滑槽(19)內部設置有固定兩個側邊楔形卡條(15)和中部楔形卡條(18)的定位機構，定位機構包括與定位滑槽(19)內部滑動連接的定位插塊(20)。

2.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：兩個所述玻璃幕墻本體(10)的前后兩側壁面上下兩端邊緣位置均開設有線型卡槽(12)，八個線型卡槽(12)內部均滑動與四個安裝框體(11)內側壁面對應位置固定連接的八個限位卡條(13)。

3.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：兩個所述側邊楔形卡條(15)的底端分別卡接于位于左右兩側位置的兩個楔形卡槽(16)內部，兩個側邊楔形卡條(15)的頂端分別卡接于位于左右兩側位置的兩個楔形通槽(17)內部。

4.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：所述中部楔形卡條(18)的中部左右兩端分別卡接于位于中部位置的兩個楔形滑槽(14)內部，中部楔形卡條(18)的底端左右兩端分別卡接于位于中部位置的兩個楔形卡槽(16)內部，中部楔形卡條(18)的頂端左右兩端分別卡接于位于中部位置的兩個楔形通槽(17)內部。

5.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：所述定位插塊(20)位于定位滑槽(19)內部的一端與定位滑槽(19)內側壁面之間固定連接有定位彈簧(21)。

6.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：所述定位插塊(20)位于楔形通槽(17)內部的一端頂部開設有傾斜端面(23)。

7.根據權利要求1所述的節能建筑玻璃幕墻，其特征在于：兩個所述側邊楔形卡條(15)的側壁面頂端以及中部楔形卡條(18)的左右兩側壁面頂端均開設有與楔形通槽(17)相適配的定位插孔(22)。

技術總結
本技術涉及玻璃幕墻技術領域，且公開了一種節能建筑玻璃幕墻，包括兩個玻璃幕墻本體，兩個玻璃幕墻本體的上下兩端均對稱卡接有安裝框體，兩個玻璃幕墻本體的左右兩端對稱開設有楔形滑槽，四個楔形滑槽內部設置有限位兩個安裝框體的限位機構，限位機構包括與位于左右兩側位置的兩個楔形滑槽內部卡接設置的兩個側邊楔形卡條以及設置于位于中部位置的兩個楔形滑槽內部的中部楔形卡條，位于下方位置的兩個安裝框體內側底壁面開設有與四個楔形滑槽位置對應的四個楔形卡槽，位于上方位置的兩個安裝框體內側頂壁面貫穿開設有與四個楔形滑槽位置對應的四個楔形通槽。通過設置限位機構，實現了該設備的便捷拼接安裝，提高工作人員的安裝效率。

技術研發人員：劉峰
受保護的技術使用者：濟南蜀城建筑節能工程有限公司
技術研發日：20240325
技術公布日：2025/4/28
