本技術涉及鋁模墻柱模板安裝，具體為一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置。

背景技術：

1、在建筑施工領域，鋁模板因其輕質、高強度、耐腐蝕及可循環利用等優點，已成為現代建筑中常用的模板材料。尤其在剪力墻和墻柱結構的施工中，鋁模板的應用更是廣泛。

2、中國專利cn221321765u公開了一種墻柱模板安裝定位裝置，包括墻柱模板，墻柱模板的陽角處設置有第一定位件，墻柱模板的側邊設置有第二定位件，第一定位件及第二定位件的一側端均固設有插板，第一定位件及第二定位件的另一側端均開設有與插板相適配的插槽，插槽遠離墻柱模板的一側開設有凹槽，插板遠離墻柱模板的一端開設有卡槽，第一定位件及第二定位件遠離墻柱模板的一端均固設有固定機構，固定機構包括滑動設置在凹槽內的卡板。該專利通過定位件安裝至模板的底部，通過定位件的作用對模板進行定位。

3、該現有技術，通過定位件設置在模板的底部，并且還將定位件設置成“l”形，并且“l”形的定位件安裝在模板上的拐角處，然而，這種定位方式雖然將模板進行定位，而模板在安裝時，一般采用多塊板件拼接而成，模板拼接后易發生傾斜，容易導致墻柱表面不平整。

技術實現思路

1、本實用新型的目的在于提供一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，通過在模板本體的外部設置有校正組件，校正組件包括有第一調節組件和第二調節組件可以調節模板本體的角度，可以避免模板本體發生傾斜。

2、為解決現有技術問題，本實用新型提供一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，包括模板本體和加接件，所述模板本體能夠插入至加接件中，四個模板本體和加接件能夠相互拼接成矩形，每個模板本體上還焊接有連接筒，所述模板本體的外側設置有用于對模板本體進行支撐的校正組件，所述校正組件包括有能夠調節模板本體的角度的第一調節組件和第二調節組件，第一調節組件和第二調節組件能夠用于對模板本體進行支撐避免模板本體傾斜。

3、優選的，所述校正組件包括有豎直設置在模板本體外側的固定柱，固定柱的兩端橫向焊接有連接柱，每個連接柱的兩端焊接有插接件，插接件能夠插入至連接筒中并通過銷連接，所述固定柱上下兩端還焊接有鉸接件。

4、優選的，所述第一調節組件包括有傾斜在模板本體外側的第一套筒，第一套筒中還設置有能夠在第一套筒中伸縮的第一螺紋桿，第一螺紋桿的一端與固定柱下端的鉸接件轉動連接，所述第一套筒靠近第一螺紋桿的位置轉動設置有第一旋轉件，第一旋轉件與第一螺紋桿通過螺紋連接，所述第一套筒遠離第一螺紋桿的一端連接有第一支腳。

5、優選的，所述第二調節組件包括有傾斜設置在模板本體外側的第二套筒，第二套筒中還設置有能夠在第二套筒中伸縮的第二螺紋桿，第二螺紋桿的一端與固定柱上端的鉸接件轉動連接，所述第二套筒靠近第二螺紋桿的位置轉動設置有第二旋轉件，第二旋轉件與第二螺紋桿通過螺紋連接，所述第二套筒遠離第二螺紋桿的一端連接有第二支腳。

6、優選的，所述加接件外部靠近底部的位置設置有用于對加接件定位的定位組件，且定位組件的截面呈現“l”形并與加接件相配合，且定位組件底部還設置有固定塊。

7、優選的，所述模板本體外部還設置有用于對模板本體進行支撐的支撐組件，所述支撐組件包括有兩組第一支撐板，第一支撐板之間插入至第一固定板用于對拼接后的模板本體進行固定。

8、優選的，所述支撐組件還包括有設置在兩個第一支撐板之間并與第一支撐板垂直的第二支撐板，第二支撐板中插入有用于對拼接后的模板本體進行固定。

9、優選的，所述支撐組件還包括有若干個分布在第一支撐板和第二支撐板內部兩側的頂緊器，在第一支撐板中的頂緊器的一端與第一固定板接觸，在第二支撐板中的頂緊器的一端與第二固定板接觸。

10、本實用新型相較于現有技術的有益效果是：

11、1.本申請在模板本體上設置了連接筒，插接件可插入至該連接筒中。通過第一支腳和第二支腳固定在地面上。隨后，通過旋轉第一旋轉件，第一螺紋桿可從第一套筒中伸出；同理，旋轉第二旋轉件可使第二螺紋桿從第二套筒中伸出。這一過程允許對模板本體的傾斜角度進行微調，從而提高了模板本體的安裝精度，并進而提升了混凝土澆筑后的表面質量；

12、2.本申請還在模板本體的外側設置了第一支撐板和第二支撐板。第一支撐板中可插入第一固定板，并通過頂緊器使第一固定板與模板本體緊密接觸。同樣地，第二支撐板中可插入第二固定板，并通過頂緊器使第二固定板與模板本體緊密接觸。這一結構對拼接后的模板本體進行了有效固定，避免了后續澆筑混凝土時模板本體可能出現的松動問題。

技術特征：

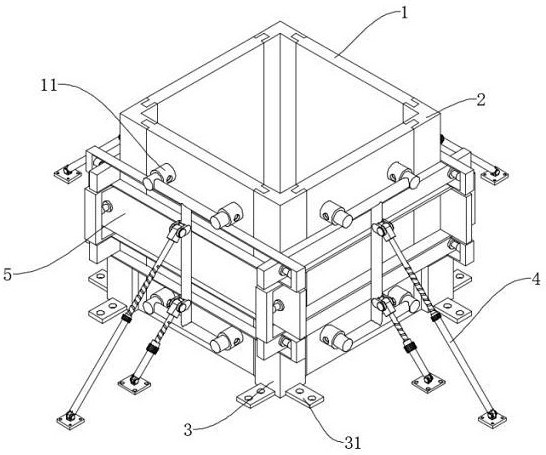

1.一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：包括模板本體（1）和加接件（2），所述模板本體（1）能夠插入至加接件（2）中，四個模板本體（1）和加接件（2）能夠相互拼接成矩形，每個模板本體（1）上還焊接有連接筒（11），所述模板本體（1）的外側設置有用于對模板本體（1）進行支撐的校正組件（4），所述校正組件（4）包括有能夠調節模板本體（1）的角度的第一調節組件（42）和第二調節組件（43），第一調節組件（42）和第二調節組件（43）能夠用于對模板本體（1）進行支撐避免模板本體（1）傾斜。

2.根據權利要求1所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述校正組件（4）包括有豎直設置在模板本體（1）外側的固定柱（41），固定柱（41）的兩端橫向焊接有連接柱（411），每個連接柱（411）的兩端焊接有插接件（412），插接件（412）能夠插入至連接筒（11）中并通過銷連接，所述固定柱（41）上下兩端還焊接有鉸接件（413）。

3.根據權利要求1所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述第一調節組件（42）包括有傾斜在模板本體（1）外側的第一套筒（421），第一套筒（421）中還設置有能夠在第一套筒（421）中伸縮的第一螺紋桿（422），第一螺紋桿（422）的一端與固定柱（41）下端的鉸接件（413）轉動連接，所述第一套筒（421）靠近第一螺紋桿（422）的位置轉動設置有第一旋轉件（423），第一旋轉件（423）與第一螺紋桿（422）通過螺紋連接，所述第一套筒（421）遠離第一螺紋桿（422）的一端連接有第一支腳（424）。

4.根據權利要求1所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述第二調節組件（43）包括有傾斜設置在模板本體（1）外側的第二套筒（431），第二套筒（431）中還設置有能夠在第二套筒（431）中伸縮的第二螺紋桿（432），第二螺紋桿（432）的一端與固定柱（41）上端的鉸接件（413）轉動連接，所述第二套筒（431）靠近第二螺紋桿（432）的位置轉動設置有第二旋轉件（433），第二旋轉件（433）與第二螺紋桿（432）通過螺紋連接，所述第二套筒（431）遠離第二螺紋桿（432）的一端連接有第二支腳（434）。

5.根據權利要求1所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述加接件（2）外部靠近底部的位置設置有用于對加接件（2）定位的定位組件（3），且定位組件（3）的截面呈現“l”形并與加接件（2）相配合，且定位組件（3）底部還設置有固定塊（31）。

6.根據權利要求1所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述模板本體（1）外部還設置有用于對模板本體（1）進行支撐的支撐組件（5），所述支撐組件（5）包括有兩組第一支撐板（51），第一支撐板（51）之間插入至第一固定板（52）用于對拼接后的模板本體（1）進行固定。

7.根據權利要求6所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述支撐組件（5）還包括有設置在兩個第一支撐板（51）之間并于第一支撐板（51）垂直的第二支撐板（53），第二支撐板（53）中插入有用于對拼接后的模板本體（1）進行固定。

8.根據權利要求7所述的一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，其特征在于：所述支撐組件（5）還包括有若干個分布在第一支撐板（51）和第二支撐板（53）內部兩側的頂緊器（55），在第一支撐板（51）中的頂緊器（55）的一端與第一固定板（52）接觸，在第二支撐板（53）中的頂緊器（55）的一端與第二固定板（54）接觸。

技術總結
本技術涉及鋁模墻柱模板安裝技術領域，具體是涉及一種帶有自適應校正功能的鋁模墻柱模板快速安裝裝置，包括模板本體和加接件，所述模板本體能夠插入至加接件中，四個模板本體和加接件能夠相互拼接成矩形，每個模板本體上還焊接有連接筒，所述模板本體的外側設置有用于對模板本體進行支撐的校正組件，所述校正組件包括有能夠調節模板本體的角度的第一調節組件和第二調節組件，第一調節組件和第二調節組件能夠用于對模板本體進行支撐避免模板本體傾斜。本技術通過在模板本體的外部設置有校正組件，校正組件包括有第一調節組件和第二調節組件可以調節模板本體的角度，可以避免模板本體發生傾斜。

技術研發人員：陳奕標,孫浩鈿,李潤東,李綿鑫,蔡凱城,程志民
受保護的技術使用者：廣東大禹水利建設有限公司
技術研發日：20250303
技術公布日：2025/4/28
