本技術屬于混凝土加工設備，具體的說是一種混凝土原料定型加工裝置。

背景技術：

1、混凝土是一種人造建筑材料，由水泥、粗細骨料(如沙子、礫石或卵石)和水按一定比例混合而成，在混合過程中，水泥作為膠結劑，與水發生化學反應，使混合物凝固硬化，混凝土具有較高的抗壓強度和耐久性，廣泛應用于建筑、橋梁、道路、隧道、港口、水利等工程領域，可加工成建筑墻體施工用的混凝土砌塊。

2、現有技術中，在混凝土填充至專用砌塊磨具中時，難免會出現如果填充過程中混凝土分布不均勻，可能會導致砌塊的強度和密度不一致，這可能會影響砌塊的質量和性能，甚至導致砌塊在使用過程中出現開裂或破損。

3、為此，本實用新型提供一種混凝土原料定型加工裝置。

技術實現思路

1、為了彌補現有技術的不足，以解決在混凝土填充至專用砌塊磨具中時，難免會出現如果填充過程中混凝土分布不均勻，可能會導致砌塊的強度和密度不一致，這可能會影響砌塊的質量和性能，甚至導致砌塊在使用過程中出現開裂或破損的問題。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種混凝土原料定型加工裝置，包括放置箱，所述放置箱內底壁上設有填充盒，所述放置箱底部固接有一組固定柱，所述放置箱內底壁上通過一組第一固定桿固接有一對第一矩形桿，一對所述第一矩形桿上固接有第二矩形桿，所述第二矩形桿上通過滑動孔滑動連接有滑動桿，所述滑動桿一端固接有震動球，所述第一矩形桿上設有動力件，所述動力件用于帶動滑動桿在滑動孔內滑動。

3、優選的，所述動力件包括電機，所述電機通過一對l形桿固接在第一矩形桿側壁上，一對所述第一矩形桿先對側壁之間轉動連接有第一轉動桿，且第一轉動桿一端貫穿第一矩形桿側壁，所述電機的輸出端與第一轉動桿一端驅動連接，所述第一轉動桿上轉動連接有第一轉動塊，所述滑動桿一端開設有轉動槽，所述第一轉動塊一端通過第一轉動軸轉動連接有轉動槽相對側壁之間。

4、優選的，所述第二矩形桿頂部固接有一對固定塊，一對所述固定塊相對側壁均開設有滑動槽，一對所述滑動槽內滑動連接有鏟動板，所述鏟動板頂部固接有凹形塊，所述凹形塊相對側壁之間通過第二轉動軸轉動連接有第二轉動塊，所述放置箱相對側壁之間設有驅動件，所述驅動件用于帶動鏟動板移動。

5、優選的，所述驅動件包括第二轉動桿，所述第二轉動桿轉動連接在放置箱相對側壁之間，所述第二轉動塊一端通過轉動孔轉動連接在第二轉動桿上，所述第一轉動桿上固接有第一鏈輪，所述第二轉動桿上固接有第二鏈輪，所述第一鏈輪與第二鏈輪通過鏈條傳動連接。

6、優選的，所述放置箱相對側壁上均固接有電動伸縮桿，一對所述電動伸縮桿的伸縮端均固接有卡扣塊，所述填充盒兩側均開設有卡扣槽。

7、優選的，所述放置箱未封閉一側側壁固接有滑落斗。

8、本實用新型的有益效果如下：

9、1.本實用新型所述的一種混凝土原料定型加工裝置，通過動力件帶動震動球撞擊填充盒的外壁，讓填充盒產生震動，避免會出現如果填充過程中混凝土分布不均勻，可能會導致砌塊的強度和密度不一致，這可能會影響砌塊的質量和性能，甚至導致砌塊在使用過程中出現開裂或破損，從而通過震動讓填充盒內的混凝土均勻的分布，即可解決分布不夠均勻，影響砌塊的質量和性能，甚至導致砌塊在使用過程中出現開裂或破損的問題。

10、2.本實用新型所述的一種混凝土原料定型加工裝置，通過設置的驅動件帶動鏟動板進行移動，從而在通過現有技術中的填充設備進行混凝土填充過滿時，將多余混凝土鏟除，從而能夠讓填充的混凝土定型時頂部保持平整，避免混凝土填充過滿時，砌塊的尺寸可能會超出規定的規格，影響砌塊的外觀和性能，這可能會導致砌塊在施工過程中難以與其它砌塊匹配，影響施工進度和質量的問題。

技術特征：

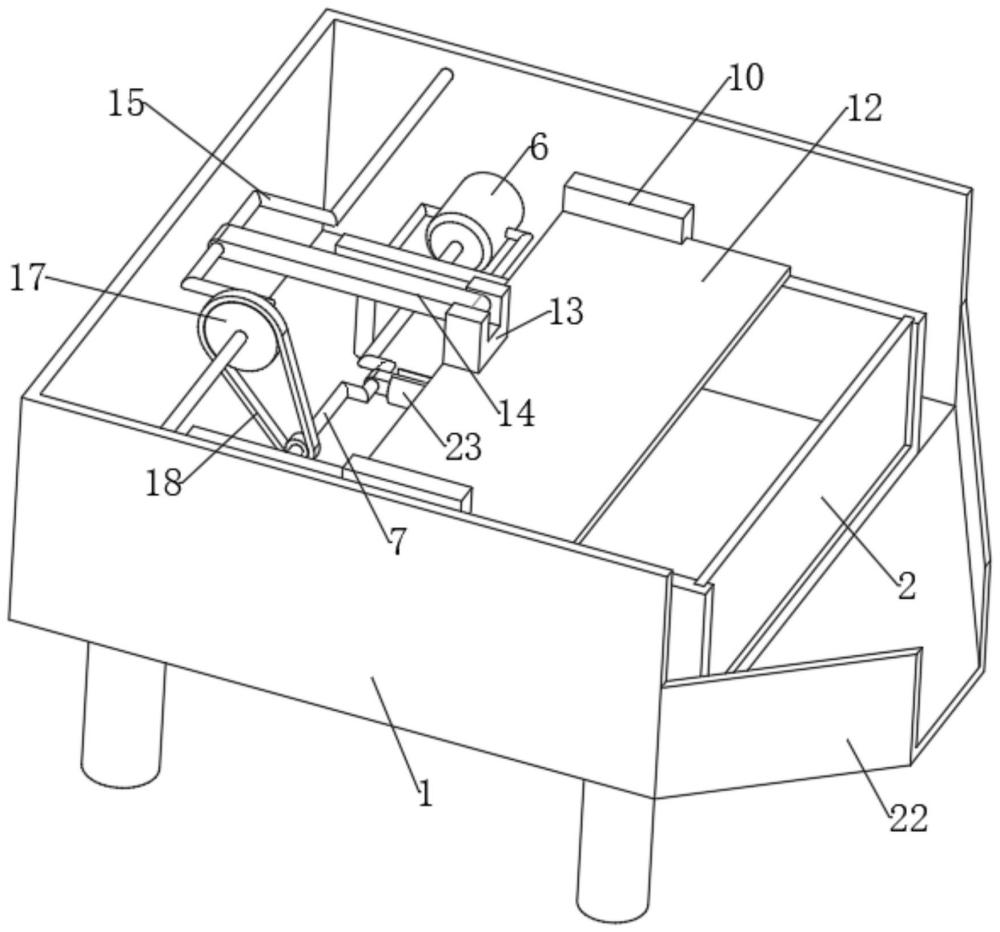

1.一種混凝土原料定型加工裝置，其特征在于：包括放置箱(1)，所述放置箱(1)內底壁上設有填充盒(2)，所述放置箱(1)底部固接有一組固定柱，所述放置箱(1)內底壁上通過一組第一固定桿固接有一對第一矩形桿(3)，一對所述第一矩形桿(3)上固接有第二矩形桿(4)，所述第二矩形桿(4)上通過滑動孔滑動連接有滑動桿(23)，所述滑動桿(23)一端固接有震動球(5)，所述第一矩形桿(3)上設有動力件，所述動力件用于帶動滑動桿(23)在滑動孔內滑動。

2.根據權利要求1所述的一種混凝土原料定型加工裝置，其特征在于：所述動力件包括電機(6)，所述電機(6)通過一對l形桿固接在第一矩形桿(3)側壁上，一對所述第一矩形桿(3)先對側壁之間轉動連接有第一轉動桿(7)，且第一轉動桿(7)一端貫穿第一矩形桿(3)側壁，所述電機(6)的輸出端與第一轉動桿(7)一端驅動連接，所述第一轉動桿(7)上轉動連接有第一轉動塊(8)，所述滑動桿(23)一端開設有轉動槽(9)，所述第一轉動塊(8)一端通過第一轉動軸轉動連接有轉動槽(9)相對側壁之間。

3.根據權利要求2所述的一種混凝土原料定型加工裝置，其特征在于：所述第二矩形桿(4)頂部固接有一對固定塊(10)，一對所述固定塊(10)相對側壁均開設有滑動槽(11)，一對所述滑動槽(11)內滑動連接有鏟動板(12)，所述鏟動板(12)頂部固接有凹形塊(13)，所述凹形塊(13)相對側壁之間通過第二轉動軸轉動連接有第二轉動塊(14)，所述放置箱(1)相對側壁之間設有驅動件，所述驅動件用于帶動鏟動板(12)移動。

4.根據權利要求3所述的一種混凝土原料定型加工裝置，其特征在于：所述驅動件包括第二轉動桿(15)，所述第二轉動桿(15)轉動連接在放置箱(1)相對側壁之間，所述第二轉動塊(14)一端通過轉動孔轉動連接在第二轉動桿(15)上，所述第一轉動桿(7)上固接有第一鏈輪(16)，所述第二轉動桿(15)上固接有第二鏈輪(17)，所述第一鏈輪(16)與第二鏈輪(17)通過鏈條(18)傳動連接。

5.根據權利要求4所述的一種混凝土原料定型加工裝置，其特征在于：所述放置箱(1)相對側壁上均固接有電動伸縮桿(19)，一對所述電動伸縮桿(19)的伸縮端均固接有卡扣塊(20)，所述填充盒(2)兩側均開設有卡扣槽(21)。

6.根據權利要求5所述的一種混凝土原料定型加工裝置，其特征在于：所述放置箱(1)未封閉一側側壁固接有滑落斗(22)。

技術總結
本技術屬于混凝土加工設備技術領域，具體的說是一種混凝土原料定型加工裝置，包括放置箱，所述放置箱內底壁上設有填充盒，所述放置箱底部固接有一組固定柱，所述放置箱內底壁上通過一組第一固定桿固接有一對第一矩形桿，一對所述第一矩形桿上固接有第二矩形桿，所述第二矩形桿上通過滑動孔滑動連接有滑動桿，所述滑動桿一端固接有震動球，所述第一矩形桿上設有動力件，所述動力件用于帶動滑動桿在滑動孔內滑動，以解決在混凝土填充至專用砌塊磨具中時，難免會出現如果填充過程中混凝土分布不均勻，可能會導致砌塊的強度和密度不一致，這可能會影響砌塊的質量和性能，甚至導致砌塊在使用過程中出現開裂或破損的問題。

技術研發人員：李金龍,古朝建
受保護的技術使用者：瀘州時為節能科技有限公司
技術研發日：20240409
技術公布日：2025/4/28
