本技術涉及模具定位，尤其涉及制磚機模具定位裝置。

背景技術：

1、制磚機是一種用于生產各類磚塊的機械設備，就是利用水泥、礦渣、粉煤灰、石子等原材料，通過科學配比和高壓壓制生產出各種建筑用磚的機械，而模具定位裝置在制磚機中起著至關重要的作用，它能夠確保制磚機生產出高質量、符合規格要求的磚塊，并提高生產效率和工作穩定性。

2、經檢索，中國專利文獻公告號：cn213647995u，本實用新型涉及磚制造機械技術領域，且公開了一種全自動制磚機配套模具的定位裝置，包括制磚機體，所述制磚機體的內壁頂部與內壁底部均固定安裝有數量為兩個的連接架。該全自動制磚機配套模具的定位裝置，通過設置注射環，在進行上油時，油泵啟動，通過連通管抽取潤滑油罐內的潤滑油輸送至t形管內，由t形管分成兩部分通過連接軟管分別輸送至左右兩側的注射環內，填充油槽，于此同時噴油嘴通過連通槽與油槽連通，因此潤滑油可通過噴油嘴噴在定位軸外側，在這種情況下，當制磚機體再次工作時，模具即可接觸到定位軸外側的潤滑油且被其滲透，此設計可代替人工上油節省人力，便利性強，達到了便于添加潤滑油的效果。

3、雖然上述專利通過“該全自動制磚機配套模具的定位裝置，通過設置注射環6，在進行上油時，油泵12啟動，通過連通管11抽取潤滑油罐10內的潤滑油輸送至t形管7內，由t形管7分成兩部分通過連接軟管8分別輸送至左右兩側的注射環6內，填充油槽13，于此同時噴油嘴16通過連通槽15與油槽13連通，因此潤滑油可通過噴油嘴16噴在定位軸3外側，在這種情況下，當制磚機體1再次工作時，模具4即可接觸到定位軸3外側的潤滑油且被其滲透，至此整個上油過程完成，此設計可代替人工上油節省人力，便利性強，達到了便于添加潤滑油的效果，解決了現有的定位裝置由于其結構較為復雜，在補充潤滑油時需要拆除模具4，便利性較低的問題”，但是在模具長時間使用下需要對模具進行更換時，需要工作人員利用工具對螺栓螺母進行更換，這樣需要過多的更換的時間，使裝置的停機時間增多，增加生產周期，降低生產的效率，因此針對以上不足，提出了制磚機模具定位裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的制磚機模具定位裝置，旨在改善現有技術中對模具進行更換時，會增加停機的時間和生產周期，繼而降低生產的效率的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：制磚機模具定位裝置，包括工作板，所述工作板的內部固定連接有電機，所述電機的驅動端固定連接有齒輪一，所述電機的內部前側轉動連接有雙向螺紋桿，所述雙向螺紋桿的外部中端固定連接有齒輪二，所述雙向螺紋桿的外部螺紋連接有兩個滑動板，所述滑動板的前后兩側均固定連接有滑動塊，所述滑動塊的頂端固定連接有銜接板，所述銜接板的內部滑動連接有滑動桿，所述滑動桿的外部套設有強力彈簧一，多個所述滑動桿的相近一側固定連接有容納板，所述容納板的內部滑動連接有夾持板，多個所述滑動桿的相遠一側均固定連接有擋盤，兩個所述夾持板的相近一側固定連接有模具，所述工作板的前后兩側均固定連接有支撐組件，所述支撐組件的頂端固定連接有載物板，所述載物板的頂端固定連接有驅動組件。

3、進一步地，所述夾持板的頂端開設有卡合孔，所述容納板的頂端內壁滑動連接有卡合桿，所述卡合桿的外套設有強力彈簧二，所述卡合桿的外部固定連接有限位板，所述容納板的頂端內部開設有腔室，所述卡合桿的頂端固定連接有拉動盤。

4、進一步地，所述齒輪一與齒輪二為嚙合連接，所述滑動板的外部滑動連接在所述工作板的內部。

5、進一步地，所述工作板的內部后側固定連接有固定桿，所述滑動板的后側內部滑動連接在所述固定桿的外部。

6、進一步地，所述工作板的前后兩側均開設有滑動孔，所述滑動塊的外部滑動連接在所述滑動孔。

7、進一步地，所述支撐組件包括兩個支撐塊，多個所述支撐塊的相近一側分別固定連接在所述工作板的前后兩側，所述支撐塊的頂端固定連接有支撐桿，多個所述支撐桿的頂端固定連接在所述載物板的底端。

8、進一步地，所述驅動組件包括氣缸，所述氣缸的底端固定連接在所述載物板的頂端，所述氣缸的驅動端固定連接有壓板。

9、進一步地，所述強力彈簧一一端固定連接在所述銜接板的一側，所述強力彈簧一的另一端固定連接在所述容納板的一側。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過雙向螺紋桿、滑動板、滑動塊、銜接板、滑動桿、強力彈簧一、容納板、夾持板、擋盤等結構的配合使用下，可以更快地完成對模具的固定以及釋放，這可以減少停機時間并增加產出，這有助于縮短生產周期，提高整體的生產效率。

12、2、本實用新型中，通過卡合桿、強力彈簧二、卡合孔、限位板、腔室等結構的配合使用下，可使得在夾具進行磨損時，可以快速進行維修和更換，減少了維護成本和時間。

技術特征：

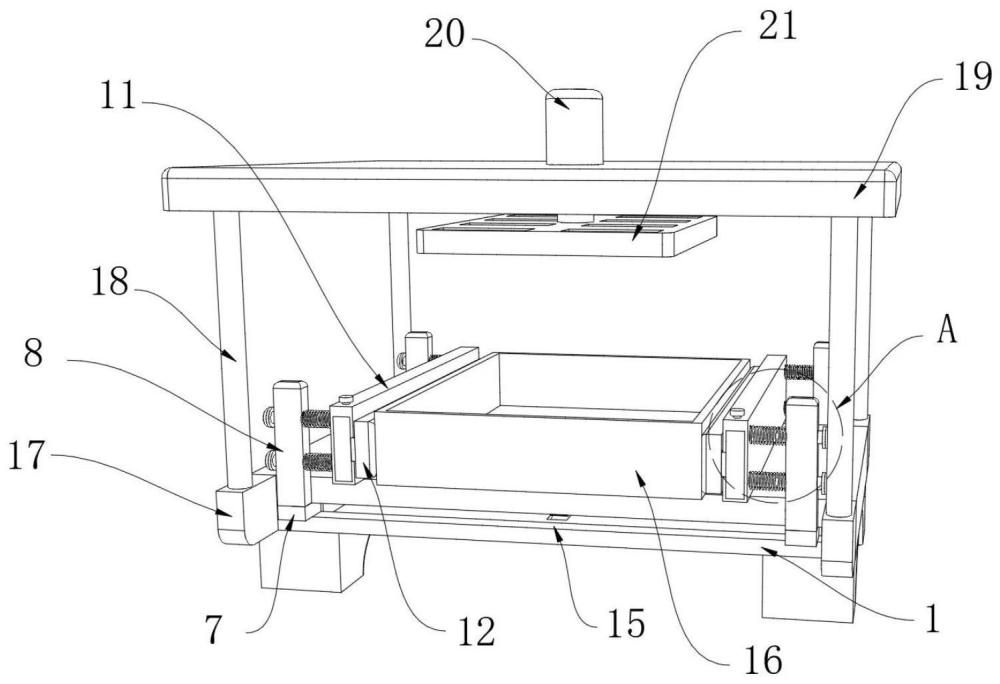

1.制磚機模具定位裝置，包括工作板(1)，其特征在于：所述工作板(1)的內部固定連接有電機(2)，所述電機(2)的驅動端固定連接有齒輪一(3)，所述電機(2)的內部前側轉動連接有雙向螺紋桿(4)，所述雙向螺紋桿(4)的外部中端固定連接有齒輪二(5)，所述雙向螺紋桿(4)的外部螺紋連接有兩個滑動板(6)，所述滑動板(6)的前后兩側均固定連接有滑動塊(7)，所述滑動塊(7)的頂端固定連接有銜接板(8)，所述銜接板(8)的內部滑動連接有滑動桿(9)，所述滑動桿(9)的外部套設有強力彈簧一(10)，多個所述滑動桿(9)的相近一側固定連接有容納板(11)，所述容納板(11)的內部滑動連接有夾持板(12)，多個所述滑動桿(9)的相遠一側均固定連接有擋盤(13)，兩個所述夾持板(12)的相近一側固定連接有模具(16)，所述工作板(1)的前后兩側均固定連接有支撐組件，所述支撐組件的頂端固定連接有載物板(19)，所述載物板(19)的頂端固定連接有驅動組件。

2.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述夾持板(12)的頂端開設有卡合孔(22)，所述容納板(11)的頂端內壁滑動連接有卡合桿(23)，所述卡合桿(23)的外套設有強力彈簧二(24)，所述卡合桿(23)的外部固定連接有限位板(25)，所述容納板(11)的頂端內部開設有腔室(26)，所述卡合桿(23)的頂端固定連接有拉動盤(27)。

3.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述齒輪一(3)與齒輪二(5)為嚙合連接，所述滑動板(6)的外部滑動連接在所述工作板(1)的內部。

4.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述工作板(1)的內部后側固定連接有固定桿(14)，所述滑動板(6)的后側內部滑動連接在所述固定桿(14)的外部。

5.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述工作板(1)的前后兩側均開設有滑動孔(15)，所述滑動塊(7)的外部滑動連接在所述滑動孔(15)。

6.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述支撐組件包括兩個支撐塊(17)，多個所述支撐塊(17)的相近一側分別固定連接在所述工作板(1)的前后兩側，所述支撐塊(17)的頂端固定連接有支撐桿(18)，多個所述支撐桿(18)的頂端固定連接在所述載物板(19)的底端。

7.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述驅動組件包括氣缸(20)，所述氣缸(20)的底端固定連接在所述載物板(19)的頂端，所述氣缸(20)的驅動端固定連接有壓板(21)。

8.根據權利要求1所述的制磚機模具定位裝置，其特征在于：所述強力彈簧一(10)一端固定連接在所述銜接板(8)的一側，所述強力彈簧一(10)的另一端固定連接在所述容納板(11)的一側。

技術總結
本技術涉及模具定位技術領域，公開了制磚機模具定位裝置，包括工作板，所述工作板的內部固定連接有電機，所述電機的驅動端固定連接有齒輪一，所述電機的內部前側轉動連接有雙向螺紋桿，所述雙向螺紋桿的外部中端固定連接有齒輪二，所述雙向螺紋桿的外部螺紋連接有兩個滑動板，所述滑動板的前后兩側均固定連接有滑動塊，所述滑動塊的頂端固定連接有銜接板，所述銜接板的內部滑動連接有滑動桿，所述滑動桿的外部套設有強力彈簧一，多個所述滑動桿的相近一側固定連接有容納板。本技術中，可以更快地完成對模具的固定以及釋放，這可以減少停機時間并增加產出，這有助于縮短生產周期，提高整體的生產效率。
