本發明屬于混凝土生產設備，具體涉及一種抗裂混凝土生產設備。

背景技術：

1、水泥混凝土是最常見的建筑材料之一，被廣泛應用于道路工程、橋梁工程、建筑工程和隧道工程等建筑重要領域；而隨著混凝土結構工程的發展，傳統混凝土強度低，功能單一已經不能滿足現代建筑的發展需要。

2、現有技術中的混凝土生產設備在運行過程中，容易出現粒徑大小不均勻的砂石骨料進入到攪拌設備內；在混凝土生產完成后，由于砂石骨料大小不均勻，會出現砂石骨料不均勻沉降的問題，進而導致混凝土容易出現開裂的問題。

技術實現思路

1、本發明實施例提供一種抗裂混凝土生產設備，旨在解決現有技術中由于砂石骨料的不均勻性而導致混凝土容易出現開裂情況的技術問題。

2、為實現上述目的，本發明采用的技術方案是：

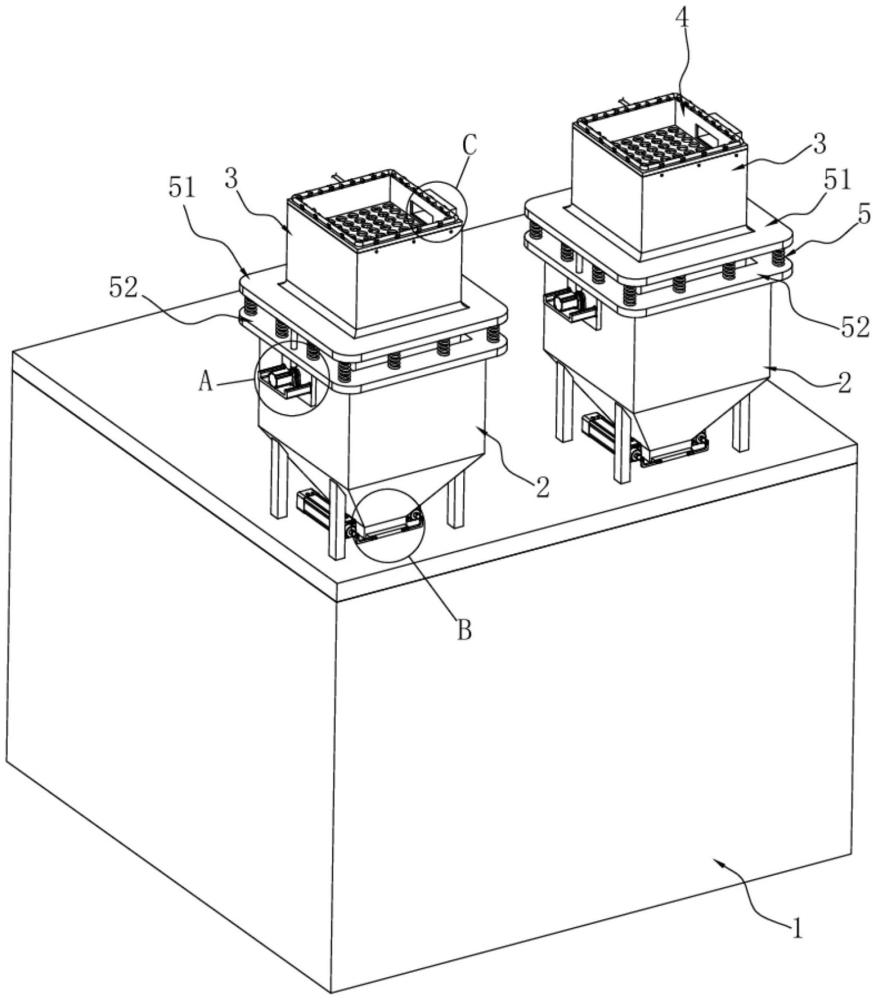

3、提供一種抗裂混凝土生產設備，包括：

4、攪拌設備，頂部具有進料口，底部具有混凝土出料口，內部具有攪拌裝置；

5、存料斗，設置在所述攪拌設備的頂部；所述存料斗的頂部為開口，底部為物料出料口，所述物料出料口與所述進料口連通；

6、料筒，設置在所述存料斗的頂部；所述料筒上下貫通，所述料筒的底端位于所述存料斗內，所述料筒的外周壁與所述存料斗的內周壁之間具有縫隙；其中，所述料筒與所述存料斗之間通過若干彈性件連接；

7、篩筒，可拆卸的設置在所述料筒內；所述篩筒包括篩分腔一、篩分腔二以及集料腔；所述篩分腔一與所述篩分腔二通過篩板一分隔，所述篩分腔二與所述集料腔通過篩板二分隔；所述篩板二上的篩孔直徑小于所述篩板一上的篩孔直徑；其中，所述篩筒還具有出料腔，所述出料腔與篩筒的底部連通，所述出料腔的一側與所述篩分腔二連通。

8、在一種可能的實現方式中，所述篩筒和所述料筒于所述篩分腔一的一側具有相互連通的排料口一，所述篩筒和所述料筒于集料腔的一側具有相互連通的排料口二。

9、在一種可能的實現方式中，所述排料口一和所述排料口二分別位于所述篩筒與所述料筒接觸的側壁上。

10、在一種可能的實現方式中，所述篩板二為多個，多個篩板二與篩板一以及所述篩筒圍成篩分腔二。

11、在一種可能的實現方式中，所述料筒位于所述存料斗外側的部分具有第一振動框，所述存料斗的頂部具有第二振動框；

12、其中，若干所述彈性件設置在所述第一振動框和所述第二振動框之間，每一個所述彈性件的兩端分別與所述第一振動框和所述第二振動框連接；所述存料斗的外側壁上具有能夠往復頂推所述第一振動框其中一側的振動機構。

13、在一種可能的實現方式中，所述振動機構包括：

14、頂推桿，頂端穿過所述第二振動框，并與所述第一振動框的底部接觸；

15、凸輪，轉動設置在所述存料斗的外側壁上；所述凸輪的外周壁與所述頂推桿的底端接觸；

16、驅動電機，輸出軸與所述凸輪的其中一個圓心連接，以帶動所述凸輪轉動；所述存料斗的外側壁上具有用于支撐所述驅動電機的支撐架。

17、在一種可能的實現方式中，所述凸輪的外周壁上具有滑槽，所述滑槽內滑動設有滾柱；所述滾柱通過連接件與所述頂推桿的底端連接。

18、在一種可能的實現方式中，所述篩筒的頂部具有吸塵管道，所述吸塵管道沿所述篩筒的周向設置，且所述吸塵管道上具有若干吸塵口；所述吸塵管道通過支管與除塵設備連通。

19、在一種可能的實現方式中，所述篩筒的頂部具有若干卡座，所述吸塵管道與所述卡座卡接配合。

20、在一種可能的實現方式中，所述存料斗靠近所述攪拌設備的位置滑動設有閥板，所述閥板能夠打開或者關閉所述物料出料口。

21、本發明提供的一種抗裂混凝土生產設備，與現有技術相比，在向存料斗投放物料的過程中，物料先進入到料筒內的篩筒中，并經過篩筒的二次篩分后，篩分腔二的物料進入到出料腔，并最終落到存料斗；經篩筒進行篩分之后，能夠使物料的粒徑更加均勻，減少出現物料不均勻沉降的問題，從而能夠減少混凝土出現開裂的情況；料筒通過若干彈性件與存料斗連接，因此在上料過程中，料筒會出現振動的情況，進而對篩筒內的物料進行篩分，最終使篩分腔二內的物料落入到存料斗內；攪拌設備內的攪拌裝置能夠對物料起到攪拌的作用，使多種物料均勻混合。

技術特征：

1.一種抗裂混凝土生產設備，其特征在于，包括：

2.如權利要求1所述的一種抗裂混凝土生產設備，其特征在于，所述篩筒和所述料筒于所述篩分腔一的一側具有相互連通的排料口一，所述篩筒和所述料筒于集料腔的一側具有相互連通的排料口二。

3.如權利要求2所述的一種抗裂混凝土生產設備，其特征在于，所述排料口一和所述排料口二分別位于所述篩筒與所述料筒接觸的側壁上。

4.如權利要求1所述的一種抗裂混凝土生產設備，其特征在于，所述篩板二為多個，多個篩板二與篩板一以及所述篩筒圍成篩分腔二。

5.如權利要求1所述的一種抗裂混凝土生產設備，其特征在于，所述料筒位于所述存料斗外側的部分具有第一振動框，所述存料斗的頂部具有第二振動框；

6.如權利要求5所述的一種抗裂混凝土生產設備，其特征在于，所述振動機構包括：

7.如權利要求6所述的一種抗裂混凝土生產設備，其特征在于，所述凸輪的外周壁上具有滑槽，所述滑槽內滑動設有滾柱；所述滾柱通過連接件與所述頂推桿的底端連接。

8.如權利要求1所述的一種抗裂混凝土生產設備，其特征在于，所述篩筒的頂部具有吸塵管道，所述吸塵管道沿所述篩筒的周向設置，且所述吸塵管道上具有若干吸塵口；所述吸塵管道通過支管與除塵設備連通。

9.如權利要求8所述的一種抗裂混凝土生產設備，其特征在于，所述篩筒的頂部具有若干卡座，所述吸塵管道與所述卡座卡接配合。

10.如權利要求1所述的一種抗裂混凝土生產設備，其特征在于，所述存料斗靠近所述攪拌設備的位置滑動設有閥板，所述閥板能夠打開或者關閉所述物料出料口。

技術總結
本發明提供了一種抗裂混凝土生產設備，屬于混凝土生產設備技術領域，包括攪拌設備、存料斗、料筒以及篩筒；存料斗的頂部為開口，底部為物料出料口，物料出料口與進料口連通；料筒設置在存料斗的頂部；其中，料筒與存料斗之間通過若干彈性件連接；篩筒包括篩分腔一、篩分腔二以及集料腔；篩分腔一與篩分腔二通過篩板一分隔，篩分腔二與集料腔通過篩板二分隔；篩板二上的篩孔直徑小于篩板一上的篩孔直徑；其中，篩筒還具有出料腔，出料腔與篩筒的底部連通，出料腔的一側與篩分腔二連通；經篩筒進行篩分之后，能夠使物料的粒徑更加均勻，減少出現物料不均勻沉降的問題，從而能夠減少混凝土出現開裂的情況。

技術研發人員：邸洪江,冀玉魁,張振偉,高峰,齊志,尹顯輝,顧玉輝,郭英,郭江濤,李勝鵬
受保護的技術使用者：河北交投綠色建材有限公司
技術研發日：
技術公布日：2025/4/28
