本技術涉及建筑工程，具體為一種建筑工程預埋板標高輔助調節裝置。

背景技術：

1、建筑工程是指通過對各類房屋建筑及其附屬設施的建造和與其配套的線路、管道、設備的安裝活動所形成的工程實體，預埋板是一種在建筑主體結構內嵌入預埋部位的建筑材料，它在后期與構件配合構成建筑物的零部件，預埋板根據用途的不同，可以分為墻體預埋板、地板預埋板、屋面預埋板等。預埋板標高是指在施工現場實測到的錨固件(如膨脹螺栓、化學錨固、機械錨固件等)的上緣標高。

2、在建筑工程施工中，預埋鋼板的標高精度和水平度按國家規范一般要求較高，目前通常采用加設墊塊的方法來調整預埋鋼板的標高和水平度，墊塊的厚度規格不齊，使用時往往找到無法合適厚度要求的墊塊，墊塊厚度不可能太小，無法做到微調，而且調整后進行混凝土澆注時，墊塊容易移動，從而影響精度，因此我們提出一種建筑工程預埋板標高輔助調節裝置。

技術實現思路

1、本實用新型的目的在于提供一種建筑工程預埋板標高輔助調節裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑工程預埋板標高輔助調節裝置，包括：

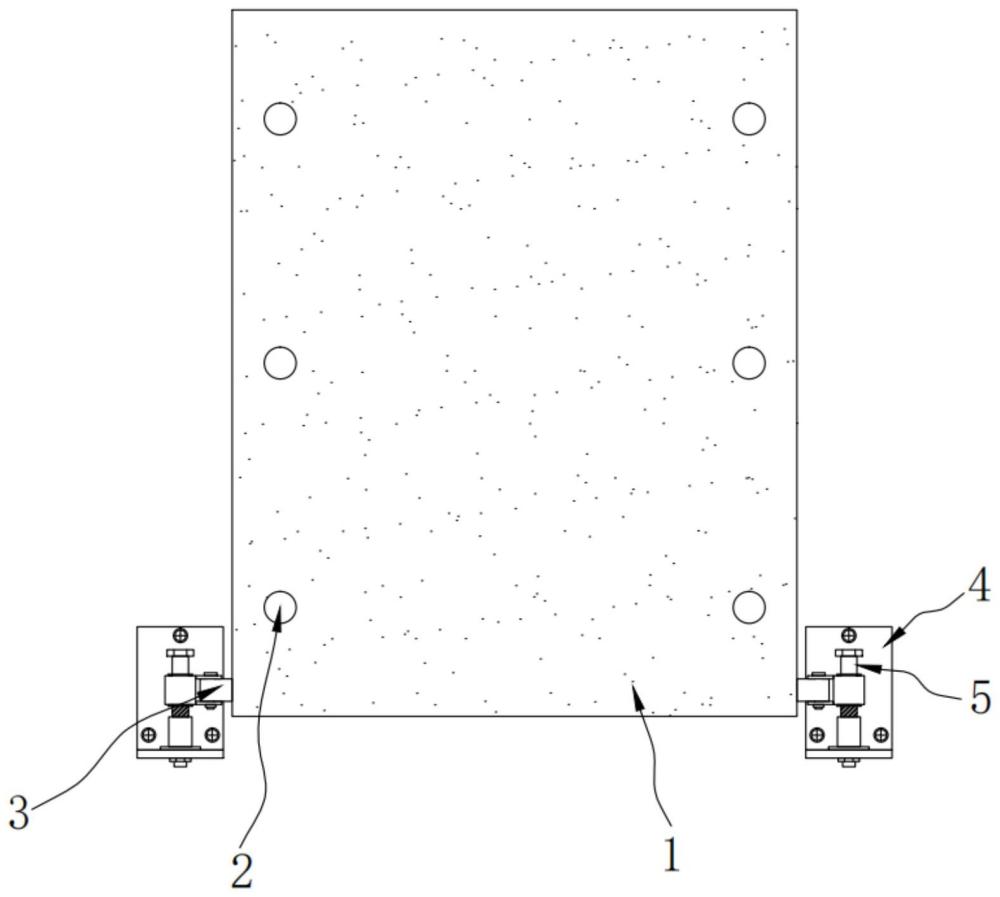

3、預埋板本體，所述預埋板本體內部的兩側皆設置有埋件孔，所述預埋板本體的兩側壁上皆設置有銜接凸塊，且所述銜接凸塊的一端與預埋板本體焊接，所述銜接凸塊的一側設置有角鋼支架，所述角鋼支架的底部設置有調節筒，且所述調節筒的內部設置有螺紋孔，所述調節筒的上方設置有安裝件，且所述安裝件與銜接凸塊緊密卡接，并且所述安裝件的內部設置有調節通孔；

4、調節結構，所述調節結構設置在調節通孔的內部，所述調節結構包括調節螺桿、上限位墊片、下限位墊片，所述調節螺桿穿設在調節通孔的內部，所述上限位墊片固定在安裝件上方的調節螺桿外壁上，所述下限位墊片固定在安裝件下方的調節螺桿外壁上。

5、優選的，所述銜接凸塊的內部設置有第一安裝孔，便于對膨脹螺栓進行定位。

6、優選的，所述銜接凸塊位置處的安裝件頂端和底端皆設置有第二安裝孔，且第二安裝孔與第一安裝孔的位置相對應，并且第二安裝孔與第一安裝孔的內徑相同，用于銜接凸塊與安裝件的連接工作。

7、優選的，所述角鋼支架的內部皆穿設有安裝螺絲，且安裝螺絲共設有三組，便于將角鋼支架與建筑基體固定連接，而且使得角鋼支架的安裝穩定牢固。

8、優選的，所述調節螺桿的底端延伸至螺紋孔的內部并與其螺紋連接，便于對調節螺桿進行定位。

9、優選的，所述調節筒下方的角鋼支架底部設置有條形調節槽，便于移動調節筒。

10、優選的，所述調節筒的底端固定有定位螺桿，且定位螺桿的底端貫穿條形調節槽并套裝有定位螺母，并且定位螺母與定位螺桿螺紋連接，便于將調節筒固定在角鋼支架的底部。

11、優選的，所述第二安裝孔和第一安裝孔的內部穿設有膨脹螺栓，便于將銜接凸塊與安裝件固定連接。

12、與現有技術相比，本實用新型的有益效果是：該建筑工程預埋板標高輔助調節裝置通過設置有角鋼支架、安裝件、調節通孔、調節螺桿、上限位墊片、下限位墊片、調節筒、螺紋孔、定位螺桿、定位螺母、條形調節槽，旋轉調節螺桿使其在調節通孔的內部轉動，同時調節螺桿的底端旋入調節筒內部的螺紋孔中，調節螺桿通過上限位墊片和下限位墊片帶動安裝件下移，安裝件通過銜接凸塊帶動預埋板本體同步下移，即可調節預埋板本體的標高，將定位螺母旋下，移動調節筒使其通過調節結構帶動安裝件平移，安裝件通過銜接凸塊帶動預埋板本體平移，即可調節預埋板本體的水平位置，調節好后，將定位螺母套在定位螺桿的底部并旋緊，定位螺母與角鋼支架的底端緊密貼合，即可對調節筒進行固定，進而可對預埋板本體進行固定，該裝置可對預埋板標高進行輔助調節，不僅調節方便，而且可微調，澆注混凝土時不會輕易移動，穩定可靠，并且裝置簡單實用，成本低。

技術特征：

1.一種建筑工程預埋板標高輔助調節裝置，其特征在于，包括：

2.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述銜接凸塊(3)的內部設置有第一安裝孔(11)。

3.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述銜接凸塊(3)位置處的安裝件(14)頂端和底端皆設置有第二安裝孔(12)，且所述第二安裝孔(12)與第一安裝孔(11)的位置相對應，并且所述第二安裝孔(12)與第一安裝孔(11)的內徑相同。

4.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述角鋼支架(4)的內部皆穿設有安裝螺絲(16)，且所述安裝螺絲(16)共設有三組。

5.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述調節螺桿(501)的底端延伸至螺紋孔(8)的內部并與其螺紋連接。

6.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述調節筒(7)下方的角鋼支架(4)底部設置有條形調節槽(6)。

7.根據權利要求1所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述調節筒(7)的底端固定有定位螺桿(9)，且所述定位螺桿(9)的底端貫穿條形調節槽(6)并套裝有定位螺母(10)，并且所述定位螺母(10)與定位螺桿(9)螺紋連接。

8.根據權利要求3所述的一種建筑工程預埋板標高輔助調節裝置，其特征在于：所述第二安裝孔(12)和第一安裝孔(11)的內部穿設有膨脹螺栓(13)。

技術總結
本技術公開了一種建筑工程預埋板標高輔助調節裝置，包括：預埋板本體，所述預埋板本體內部的兩側皆設置有埋件孔，所述預埋板本體的兩側壁上皆設置有銜接凸塊，所述銜接凸塊的一側設置有角鋼支架，所述角鋼支架的底部設置有調節筒，且所述調節筒的內部設置有螺紋孔，所述調節筒的上方設置有安裝件，且所述安裝件與銜接凸塊緊密卡接，并且所述安裝件的內部設置有調節通孔；調節結構，所述調節結構設置在調節通孔的內部，所述調節結構包括調節螺桿、上限位墊片、下限位墊片。本技術不僅便于對預埋板標高進行輔助調節，便于調節預埋板水平位置，調節方便，可微調，澆注混凝土時不會輕易移動，穩定可靠，而且裝置簡單實用，成本低。

技術研發人員：胡林鵬,劉啟亮,許崇基,蔣焱
受保護的技術使用者：胡林鵬
技術研發日：20240415
技術公布日：2025/3/20
