本技術涉及鋼結構建筑領域，尤其是涉及一種裝配式桁架抗震結構。

背景技術：

1、目前的鋼結構建筑已被廣泛的應用于各個行業。由于其具有迅速快捷、安裝施工方便，并且構筑物結構牢固，環保節能等原因，在某些領域大有取代傳統建筑之趨勢。近幾年，世界地震災害頻有發生，這給社會以及人們帶來了巨大的災害，因此鋼結構建筑的抗震設計尤為重要。

2、搖擺結構體系是當前結構抗震領域的研究熱點之一。結構搖擺的概念來自于對實際震害的分析，研究人員發現基礎適當抬起或結構搖擺有利于減輕上部結構的地震作用。但在強烈地震作用下，搖擺結構也會出現殘余變形過大的問題，甚至有結構傾覆的潛在風險。

3、防屈曲支撐作為一種新型減震耗能元件，為框架提供抗側剛度的同時解決了普通支撐在大震下易受壓屈曲的缺陷，同時，brb依靠核心段拉壓彈塑性變形耗能，為框架提供附加阻尼比，可以提升框架在地震作用下的耗能能力，并表現出較好的抗震性能。

技術實現思路

1、本實用新型的目的是提供一種裝配式桁架抗震結構，綜合利用搖擺結構和防屈曲支撐的特性，提高裝配式桁架的抗震性能。

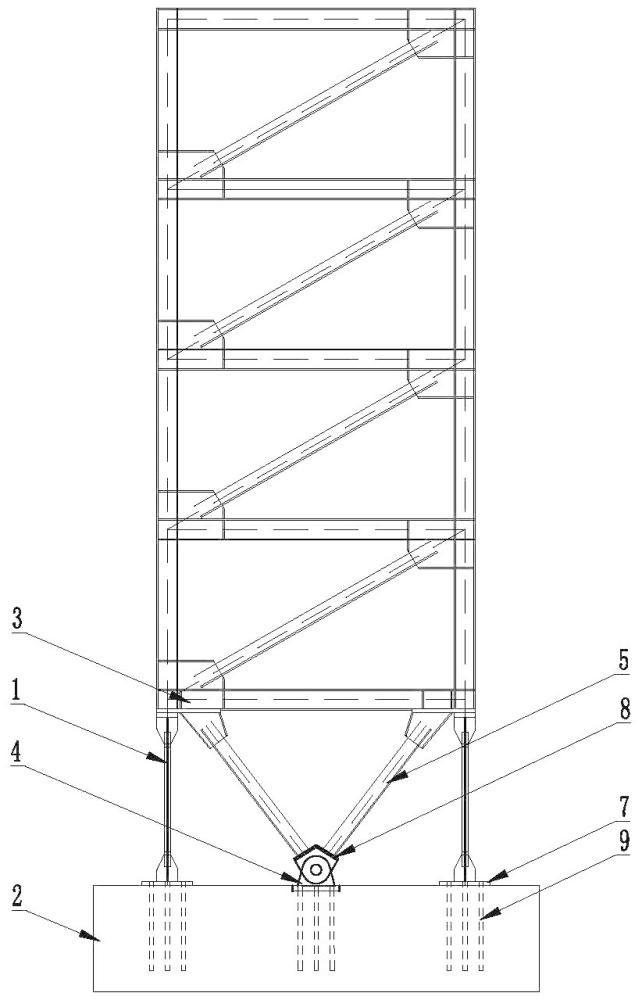

2、本實用新型的目的是這樣實現的：一種裝配式桁架抗震結構，包括底層框架，底層框架包括垂直設置在四角的防屈曲支撐構件，防屈曲支撐構件下端與地梁連接、上端之間連接有橫梁，底層框架兩端面內設有搖擺支撐結構，搖擺支撐結構包括設置在地梁中部的鉸接座以及對稱設置的一對第一斜拉桿，第一斜拉桿上端與橫梁端部連接、下端通過連接座與鉸接座連接，底層框架兩側面內對角連接有第二斜拉桿。本實用新型的裝配式桁架抗震結構，綜合利用搖擺結構和防屈曲支撐的特性，提高裝配式桁架的抗震性能，保證鋼結構建筑的安全性。

3、作為本實用新型的進一步改進，每根第一斜拉桿均包括一對肢背相對的l型鋼，提高搖擺結構的使用壽命。

4、作為本實用新型的進一步改進，防屈曲支撐構件下端焊接固定有第一連接板，鉸接座底部帶有第二連接板，第一連接板、第二連接板與地梁之間通過地腳螺栓連接，地腳螺栓長度不小于400mm，保證與地梁的連接可靠性。

5、作為本實用新型的進一步改進，連接座包括l型端板和垂直連接在l型端板底部的主耳板，第二連接板上焊接固定有一對副耳板，主耳板插入副耳板之間并通過銷軸連接，保證搖擺過程中連接可靠。

6、作為本實用新型的進一步改進，l型端板厚度為10mm，主耳板厚度為20mm，副耳板厚度為15mm，進一步提高連接可靠性。

7、作為本實用新型的進一步改進，第二斜拉桿上端與橫梁連接、下端與第一連接板連接，充分利用第一連接板，簡化設計。

8、作為本實用新型的進一步改進，第二斜拉桿采用直徑20mm的鋼筋，確保桁架抗震性能。

9、作為本實用新型的進一步改進，第二斜拉桿通過花籃螺栓連接，便于進行伸縮調節，保證桁架抗震性能。

技術特征：

1.一種裝配式桁架抗震結構，其特征在于：包括底層框架，所述底層框架包括垂直設置在四角的防屈曲支撐構件，所述防屈曲支撐構件下端與地梁連接、上端之間連接有橫梁，所述底層框架兩端面內設有搖擺支撐結構，所述搖擺支撐結構包括設置在地梁中部的鉸接座以及對稱設置的一對第一斜拉桿，所述第一斜拉桿上端與橫梁端部連接、下端通過連接座與鉸接座連接，所述底層框架兩側面內對角連接有第二斜拉桿。

2.根據權利要求1所述的裝配式桁架抗震結構，其特征在于：每根所述第一斜拉桿均包括一對肢背相對的l型鋼。

3.根據權利要求1所述的裝配式桁架抗震結構，其特征在于：所述防屈曲支撐構件下端焊接固定有第一連接板，所述鉸接座底部帶有第二連接板，所述第一連接板、第二連接板與地梁之間通過地腳螺栓連接，所述地腳螺栓長度不小于400mm。

4.根據權利要求3所述的裝配式桁架抗震結構，其特征在于：所述連接座包括l型端板和垂直連接在l型端板底部的主耳板，所述第二連接板上焊接固定有一對副耳板，所述主耳板插入副耳板之間并通過銷軸連接。

5.根據權利要求4所述的裝配式桁架抗震結構，其特征在于：所述l型端板厚度為10mm，所述主耳板厚度為20mm，所述副耳板厚度為15mm。

6.根據權利要求4所述的裝配式桁架抗震結構，其特征在于：所述第二斜拉桿上端與橫梁連接、下端與第一連接板連接。

7.根據權利要求2-6任一項所述的裝配式桁架抗震結構，其特征在于：所述第二斜拉桿采用直徑20mm的鋼筋。

8.根據權利要求2-6任一項所述的裝配式桁架抗震結構，其特征在于：所述第二斜拉桿通過花籃螺栓連接。

技術總結
本技術公開了鋼結構建筑領域內的一種裝配式桁架抗震結構，包括底層框架，底層框架包括垂直設置在四角的防屈曲支撐構件，防屈曲支撐構件下端與地梁連接、上端之間連接有橫梁，底層框架兩端面內設有搖擺支撐結構，搖擺支撐結構包括設置在地梁中部的鉸接座以及對稱設置的一對第一斜拉桿，第一斜拉桿上端與橫梁端部連接、下端通過連接座與鉸接座連接，底層框架兩側面內對角連接有第二斜拉桿。本技術的裝配式桁架抗震結構，綜合利用了搖擺結構和防屈曲支撐的特性，提高裝配式桁架的抗震性能，保證鋼結構建筑的安全性。

技術研發人員：顧強,問澤興,曹洪濤
受保護的技術使用者：寶勝系統集成科技股份有限公司
技術研發日：20240409
技術公布日：2025/3/20
