本技術涉及金剛石鋸片，尤其涉及一種抗開裂的金剛石鋸片。

背景技術：

1、金剛石鋸片是一種切割工具，廣泛應用于混凝土、耐火材料、石材、陶瓷等硬脆材料的加工，其主要由兩部分組成：基體和金剛石刀頭，金剛石作為最硬的物質，在刀頭中摩擦切割被加工對象。

2、金剛石鋸片在使用時與被切割材料的主要接觸部分是金剛石刀頭，由于刀頭通常是焊接在鋸片本體上的，使得在切割的過程中刀頭長期受力與鋸片的焊接處可能會產生微小裂縫導致鋸片與刀頭的連接處產生斷裂。

技術實現思路

1、本實用新型的目的是解決金剛石鋸片在使用時與被切割材料的主要接觸部分是金剛石刀頭，由于刀頭通常是焊接在鋸片本體上的，使得在切割的過程中刀頭長期受力與鋸片的焊接處可能會產生微小裂縫導致鋸片與刀頭的連接處產生斷裂而提出的一種抗開裂的金剛石鋸片。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種抗開裂的金剛石鋸片，包括盤體，所述盤體的外表面邊緣處設置有刀頭，所述盤體的外表面開設有若干排屑槽，所述盤體的外表面設置有加固結構，所述加固結構包括若干金屬片，所述金屬片的一側與盤體的外表面固定連接，所述金屬片位于盤體與刀頭的連接處，所述盤體的外表面固定連接有金屬環，所述金屬環的一側與金屬片遠離盤體的一側固定連接。

3、上述部件所達到的效果為：通過設置金屬片固定在盤體與刀頭的連接處外側可以對刀頭與盤體之間的焊接進行加固，通過金屬環壓在金屬片的一側對金屬片的外表面形狀進一步加固，對刀頭與盤體之間的連接處進行加固盡可能地避免刀頭處受力導致的與盤體的焊接處位置出現裂縫斷裂，影響鋸片的正常使用。

4、優選的，所述金屬片的外表面開設有若干凹槽，所述凹槽呈線性分布在金屬片的外表面。

5、上述部件所達到的效果為：通過鋸片進行切割工作時金屬片表面的凹槽可以加速金屬片及刀頭附近的空氣流通，對刀頭處進行散熱。

6、優選的，所述金屬片的一側固定連接有若干加強桿，所述加強桿的兩端分別與兩個金屬片相互靠近的一側固定連接。

7、上述部件所達到的效果為：通過設置加強桿可以對金屬片之間進行連接，進一步地增加金屬片在盤體外表面的結構穩定性。

8、優選的，所述金屬環的一側固定連接有凸環，所述凸環的外表面中端高度高于邊緣處高度。

9、上述部件所達到的效果為：通過設置凸環使得鋸片切割下來的廢料易從凸環的表面滑落，不易停留在金屬環和金屬環及金屬片的連接處外表面。

10、優選的，所述盤體的外表面靠近排屑槽處開設有若干斜槽，所述斜槽內壁靠近排屑槽一端的高度低于遠離排屑槽一端的高度。

11、上述部件所達到的效果為：通過設置斜槽可以將進入排屑槽內部的廢料進一步導走，盡可能地避免廢料停留在排屑槽的內部。

12、優選的，所述盤體的外表面設置有防護結構，所述防護結構包括橡膠環，所述橡膠環的外表面開設有卡槽，所述卡槽的內部寬度與刀頭的外表面寬度相適配。

13、上述部件所達到的效果為：不使用鋸片及輸送鋸片時，可以先拉扯橡膠環使橡膠環發生形變將橡膠環內部的卡槽依次套在盤體邊緣處的刀頭外側，通過橡膠環將刀頭套住盡可能地避免刀頭受到意外撞擊等發生磨損。

14、優選的，所述橡膠環的外表面固定連接有環形條，所述環形條位于橡膠環的外表面上下兩側，所述環形條為具有一定硬度的橡膠條。

15、上述部件所達到的效果為：通過設置環形條可以對橡膠環的邊緣處進行加固盡可能地避免橡膠環的邊緣處磨損破裂。

16、優選的，所述橡膠環的外表面固定連接有凸片，所述凸片的一端凸出橡膠環的外表面。

17、上述部件所達到的效果為：將橡膠環套在鋸片的外表面后可以捏在凸片處方便拉扯橡膠環使橡膠環發生形變將橡膠環從鋸片的表面取下。

18、與現有技術相比，本實用新型的優點和積極效果在于：

19、本實用新型中，通過設置加固結構，通過金屬片和金屬環固定在盤體與刀頭的連接處外側對刀頭與盤體之間的連接處進行加固盡可能地避免刀頭處受力導致的與盤體的焊接處間出現裂縫斷裂，影響鋸片的正常使用。

技術特征：

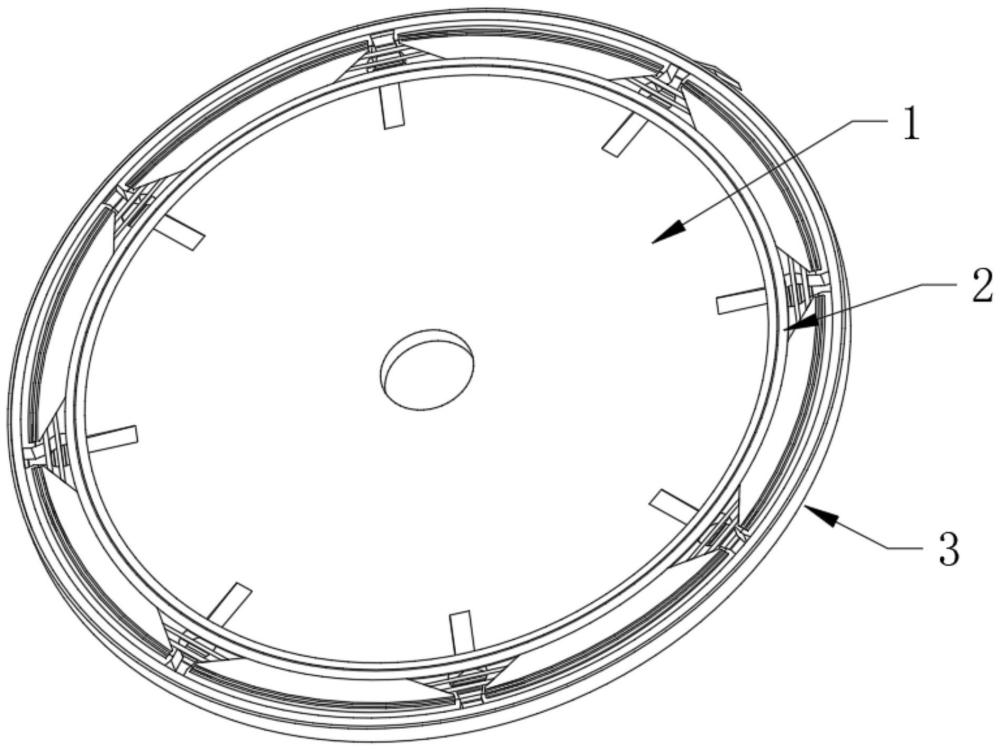

1.一種抗開裂的金剛石鋸片，包括盤體(1)，其特征在于：所述盤體(1)的外表面邊緣處設置有刀頭(4)，所述盤體(1)的外表面開設有若干排屑槽(5)，所述盤體(1)的外表面設置有加固結構(2)，所述加固結構(2)包括若干金屬片(21)，所述金屬片(21)的一側與盤體(1)的外表面固定連接，所述金屬片(21)位于盤體(1)與刀頭(4)的連接處，所述盤體(1)的外表面固定連接有金屬環(22)，所述金屬環(22)的一側與金屬片(21)遠離盤體(1)的一側固定連接。

2.根據權利要求1所述的一種抗開裂的金剛石鋸片，其特征在于：所述金屬片(21)的外表面開設有若干凹槽(24)，所述凹槽(24)呈線性分布在金屬片(21)的外表面。

3.根據權利要求2所述的一種抗開裂的金剛石鋸片，其特征在于：所述金屬片(21)的一側固定連接有若干加強桿(25)，所述加強桿(25)的兩端分別與兩個金屬片(21)相互靠近的一側固定連接。

4.根據權利要求3所述的一種抗開裂的金剛石鋸片，其特征在于：所述金屬環(22)的一側固定連接有凸環(23)，所述凸環(23)的外表面中端高度高于邊緣處高度。

5.根據權利要求4所述的一種抗開裂的金剛石鋸片，其特征在于：所述盤體(1)的外表面靠近排屑槽(5)處開設有若干斜槽(26)，所述斜槽(26)內壁靠近排屑槽(5)一端的高度低于遠離排屑槽(5)一端的高度。

6.根據權利要求5所述的一種抗開裂的金剛石鋸片，其特征在于：所述盤體(1)的外表面設置有防護結構(3)，所述防護結構(3)包括橡膠環(31)，所述橡膠環(31)的外表面開設有卡槽(32)，所述卡槽(32)的內部寬度與刀頭(4)的外表面寬度相適配。

7.根據權利要求6所述的一種抗開裂的金剛石鋸片，其特征在于：所述橡膠環(31)的外表面固定連接有環形條(34)，所述環形條(34)位于橡膠環(31)的外表面上下兩側，所述環形條(34)為具有一定硬度的橡膠條。

8.根據權利要求7所述的一種抗開裂的金剛石鋸片，其特征在于：所述橡膠環(31)的外表面固定連接有凸片(33)，所述凸片(33)的一端凸出橡膠環(31)的外表面。

技術總結
本技術提供一種抗開裂的金剛石鋸片，涉及金剛石鋸片技術領域，本技術包括盤體，所述盤體的外表面邊緣處設置有刀頭，所述盤體的外表面開設有若干排屑槽，所述盤體的外表面設置有加固結構，所述加固結構包括若干金屬片，所述金屬片的一側與盤體的外表面固定連接，所述金屬片位于盤體與刀頭的連接處，所述盤體的外表面固定連接有金屬環，所述金屬環的一側與金屬片遠離盤體的一側固定連接，本技術通過設置加固結構，通過設置金屬片和金屬環固定在盤體與刀頭的連接處外側對刀頭與盤體之間的連接處進行加固盡可能地避免刀頭處受力導致的與盤體的焊接處間出現裂縫斷裂，影響鋸片的正常使用。

技術研發人員：王興雷,趙玉剛,李振
受保護的技術使用者：日照海恩鋸業有限公司
技術研發日：20240423
技術公布日：2025/4/28
