本技術涉及漿砌片石截排水溝施工模具領域。更具體地說,本技術涉及一種漿砌片石截排水溝施工模具。
背景技術:
1、不同的工程中,或多或少需要在施工場地內或在渣場設置截排水溝,從早期的人工拉尺測量水溝的寬度深度,到現在使用定制的模具更加精準控制水溝的形狀以及寬度深度;模具材料也由最初的木質模具,到現在的鋼筋模具,使得模具的使用壽命,穩定度及精準度得到了進一步的提升。
2、人工拉尺量出水溝現有寬度深度,存在效率低下、精度不足、操作不穩定、管理困難以及難以監控等缺點導致工人或機械反復調整現場水溝的尺寸,形狀與位置,導致成本增加及后續水溝位置偏移等缺點。
技術實現思路

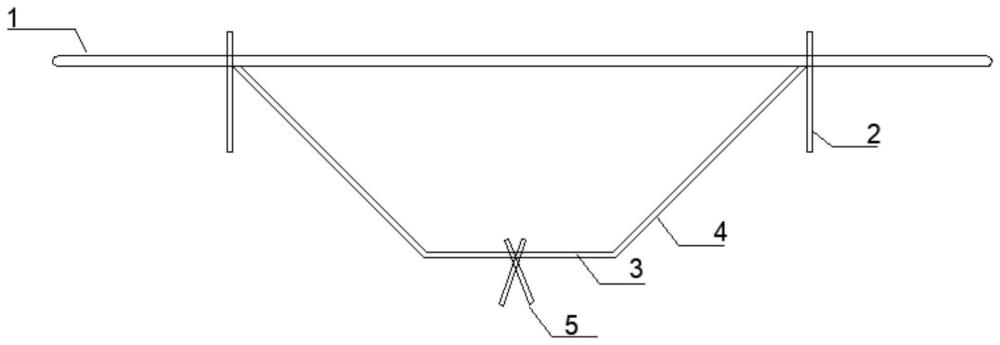

1、為了實現根據本實用新型的這些目的和其它優點,提供了一種漿砌片石截排水溝施工模具,包括:
2、橫向支撐桿,其水平設置,所述橫向支撐桿的兩端分別插入排水溝兩側的土層中;
3、插筋,其有至少兩根,其垂直連接于所述橫向支撐桿的兩端,所述插筋豎直插入排水溝土層內;
4、底桿,其位于所述橫向支撐桿下方,且所述底桿平行于排水溝的底部;
5、側桿,其有兩根,分別位于所述底桿兩側,每根所述側桿一端連接所述橫向支撐桿,另一端連接所述底桿一端,兩根側桿分別平行于排水溝的兩個側面;
6、所述橫向支撐桿和所述插筋、底桿、側桿具為鋼管。
7、根據本實用新型的一技術方案,固定架,其位于所述底桿下方,位于排水溝底部,對所述底桿進行支撐固定。
8、根據本實用新型的一技術方案,所述固定架由兩根鋼桿搭接而成,二者交叉設置,所述底桿設置在兩根所述鋼桿的交叉處。
9、根據本實用新型的一技術方案,所述橫向支撐桿上間隔設置有若干安裝扣,所述側桿一端和所述底桿之間活動鉸接,且所述側桿另一端活動連接于所述橫向支撐桿上的其中一個安裝扣,所述側桿的長度可調節,所述底桿的長度可調節。
10、根據本實用新型的一技術方案,所述側桿由多根拼接段拼接而成。
11、根據本實用新型的一技術方案,所述橫向支撐桿和所述插筋、底桿、側桿表面均涂覆有防腐蝕層。
12、本實用新型至少包括以下有益效果:使用本實用新型的模具能夠大大提高施工效率,縮短工期;其次,模具能夠保證施工質量,通過精確的控制水溝尺寸及形狀,可以減少誤差,提高工程質量。此外,模具還能夠保證水溝形狀及尺寸符合方案要求,避免反復開挖與回填土作業。
13、本實用新型的其它優點、目標和特征將部分通過下面的說明體現,部分還將通過對本實用新型的研究和實踐而為本領域的技術人員所理解。
1.一種漿砌片石截排水溝施工模具,其特征在于,包括:
2.根據權利要求1所述的漿砌片石截排水溝施工模具,其特征在于,所述橫向支撐桿和所述插筋、底桿、側桿表面均涂覆有防腐蝕層。
