本技術涉及陶瓷坐便器加工設備，更具體地說，它涉及一種陶瓷坐便器加工用坯體成型裝置。

背景技術：

1、坐便器在制作過程包括以下幾個：產品設計、漿料調配、釉料配置、注漿成型、修壞、檢坯、施釉、裝窯、燒成、檢驗、包裝和入庫，其中注漿成型常用到坯體成型機構來對漿料進行成型，現有的坯體成型裝置由左模具、右模具和兩個中間模具組成，在成型后進行脫模時，往往是人工在滑道上進行脫模，工作效率低，且不夠方便，因此針對上述問題，特提出一種陶瓷坐便器加工用坯體成型裝置。

技術實現思路

1、(一)要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種陶瓷坐便器加工用坯體成型裝置，其具有不需要人工進行脫模，工作效率高的特點。

3、(二)技術方案

4、為實現上述目的，本實用新型提供了一種陶瓷坐便器加工用坯體成型裝置，包括安裝板，所述安裝板上設置有模具殼，所述安裝板上一體連接有支撐架，所述支撐架上固定連接有支撐框，所述支撐框內通過固定螺栓安裝有第一電機，所述第一電機的輸出軸通過聯軸器安裝有雙向螺紋桿，所述雙向螺紋桿上螺紋連接有兩個調節桿，兩個所述調節桿上均一體連接有模具殼，所述支撐架上通過固定架安裝有第二電機，所述第二電機的輸出軸通過軸承和轉軸連接有支撐板，所述支撐板上安裝有第一電動推桿，所述第一電動推桿的另一端安裝有連接架，所述連接架上通過兩個連接板分別安裝有兩個第二電動推桿，兩個所述第二電動推桿的另一端均通過固定板安裝有固定柱。

5、使用本技術方案的一種陶瓷坐便器加工用坯體成型裝置時，通過第一電機、雙向螺紋桿、支撐框和調節桿等的共同作用，可以電動將兩個模具殼進行分離，其后，在第一電動推桿、第二電動推桿和第二電機等的共同作用下，可以將兩個填充模具從成型后的坯體上拆卸下來，不需要人工進行脫模，工作效率高。

6、進一步地，兩個所述調節桿的一端均滑動連接在支撐框內。

7、進一步地，所述支撐板內開設有安裝槽，且安裝槽內通過固定螺栓安裝有第一電動推桿。

8、進一步地，所述連接架的形狀為l形，所述雙向螺紋桿的一端不與支撐框的內壁接觸。

9、進一步地，兩個所述模具殼內設置有填充模具，且所述填充模具的數量有兩個，兩個所述填充模具上均一體固定連接有固定塊，兩個所述固定塊上均開設有固定孔。

10、(三)有益效果

11、綜上所述，本實用新型具有以下有益效果：

12、在第一電機、雙向螺紋桿、支撐框和調節桿等的共同作用下，第一電機工作，使雙向螺紋桿轉動，在支撐框的限位下，使兩個調節桿向著相互遠離的方向移動，從而可以電動將兩個模具殼進行分離，其后，在第一電動推桿、第二電動推桿和第二電機等的共同作用下，可以將兩個填充模具從成型后的坯體上拆卸下來，不需要人工進行脫模，工作效率高。

技術特征：

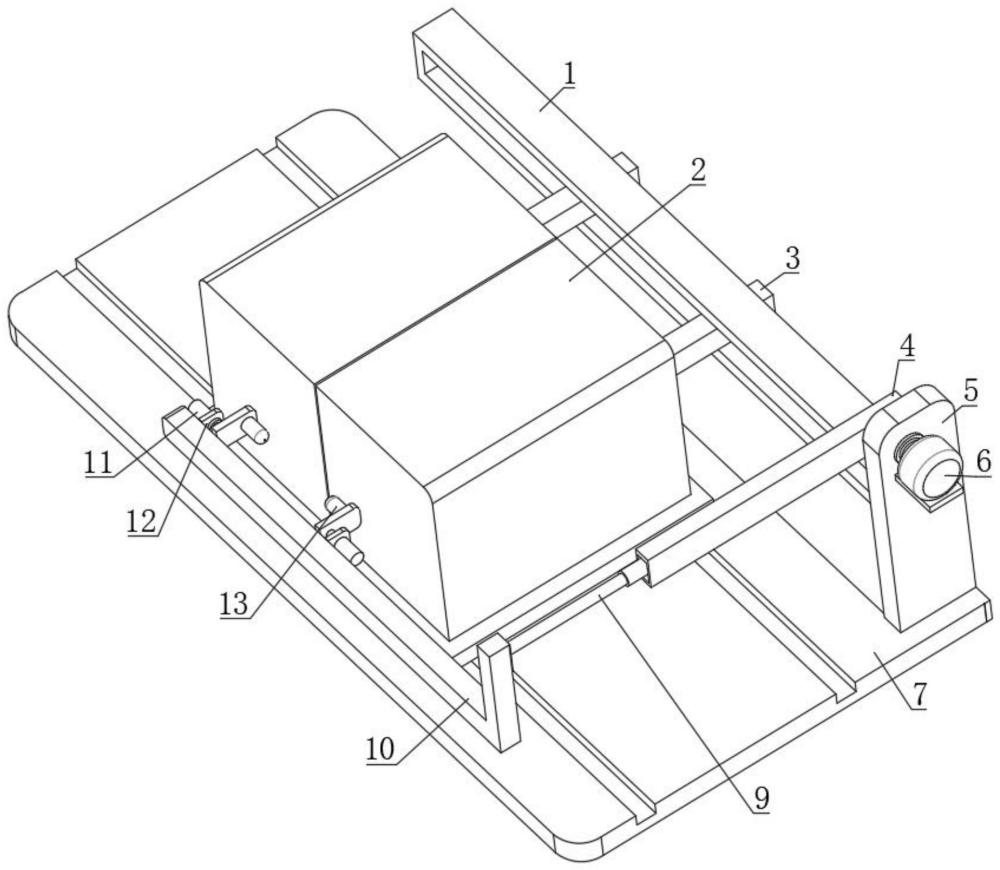

1.一種陶瓷坐便器加工用坯體成型裝置，包括安裝板(7)，其特征在于：所述安裝板(7)上設置有模具殼(2)，所述安裝板(7)上一體連接有支撐架(5)，所述支撐架(5)上固定連接有支撐框(1)，所述支撐框(1)內通過固定螺栓安裝有第一電機(6)，所述第一電機(6)的輸出軸通過聯軸器安裝有雙向螺紋桿(15)，所述雙向螺紋桿(15)上螺紋連接有兩個調節桿(3)，兩個所述調節桿(3)上均一體連接有模具殼(2)，所述支撐架(5)上通過固定架安裝有第二電機(14)，所述第二電機(14)的輸出軸通過軸承和轉軸連接有支撐板(4)，所述支撐板(4)上安裝有第一電動推桿(9)，所述第一電動推桿(9)的另一端安裝有連接架(10)，所述連接架(10)上通過兩個連接板(12)分別安裝有兩個第二電動推桿(11)，兩個所述第二電動推桿(11)的另一端均通過固定板安裝有固定柱(13)。

2.根據權利要求1所述的一種陶瓷坐便器加工用坯體成型裝置，其特征在于：兩個所述調節桿(3)的一端均滑動連接在支撐框(1)內。

3.根據權利要求1所述的一種陶瓷坐便器加工用坯體成型裝置，其特征在于：所述支撐板(4)內開設有安裝槽，且安裝槽內通過固定螺栓安裝有第一電動推桿(9)。

4.根據權利要求1所述的一種陶瓷坐便器加工用坯體成型裝置，其特征在于：所述連接架(10)的形狀為l形，所述雙向螺紋桿(15)的一端不與支撐框(1)的內壁接觸。

5.根據權利要求1所述的一種陶瓷坐便器加工用坯體成型裝置，其特征在于：兩個所述模具殼(2)內設置有填充模具(16)，且所述填充模具(16)的數量有兩個，兩個所述填充模具(16)上均一體固定連接有固定塊(17)，兩個所述固定塊(17)上均開設有固定孔(8)。

技術總結
本技術公開了一種陶瓷坐便器加工用坯體成型裝置，屬于陶瓷坐便器加工設備技術領域，其中，包括安裝板，所述安裝板上設置有模具殼，所述安裝板上一體連接有支撐架，所述支撐架上固定連接有支撐框，所述支撐框內通過固定螺栓安裝有第一電機，所述第一電機的輸出軸通過聯軸器安裝有雙向螺紋桿。在第一電機、雙向螺紋桿、支撐框和調節桿等的共同作用下，第一電機工作，使雙向螺紋桿轉動，在支撐框的限位下，使兩個調節桿向著相互遠離的方向移動，從而可以電動將兩個模具殼進行分離，其后，在第一電動推桿、第二電動推桿和第二電機等的共同作用下，可以將兩個填充模具從成型后的坯體上拆卸下來，不需要人工進行脫模，工作效率高。

技術研發人員：張明超,薛利杰,高康,沈少華,孫翠玲,李紅雨,孫方方,李校禾
受保護的技術使用者：長葛市三鵬衛浴有限公司
技術研發日：20240428
技術公布日：2025/3/20
