本技術涉及混凝土攪拌站設計，尤其涉及一種混凝土攪拌站用下料倉。

背景技術：

1、混凝土攪拌站是一種用于生產混凝土的設施，通常用于工程建設和基礎設施建設項目。它是一個集中生產混凝土的場所，通過將水泥、砂子、骨料、水等原材料按照一定比例混合攪拌，制成混凝土，然后將混凝土通過輸送設備運送到施工現場。下料倉是用于存放原材料的設施，這些原材料將被用于混合攪拌成混凝土，下料倉在混凝土攪拌站中扮演著至關重要的角色，它影響著混凝土生產的連續性、效率和質量。

2、然而現有的下料倉通常直接將原材料放入其內部存放，進而原材料通過下料倉出料口直接進入攪拌站中進行攪拌，但原材料中會混合較大顆粒，進而導致混凝土配合比的不穩定性，影響混凝土的工作性能和最終的施工質量，為此本領域技術人員提出了一種混凝土攪拌站用下料倉來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種混凝土攪拌站用下料倉，旨在改善了現有的下料倉中原材料投放不均勻，導致攪拌站產生堵塞現象，影響混凝土攪拌站的生產效率的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種混凝土攪拌站用下料倉，包括料箱，所述料箱的頂部固定連接有進料管，所述料箱的外部固定連接有電機一，所述料箱的內壁固定連接有固定塊，所述料箱的內壁轉動連接有轉盤，所述轉盤的偏心處固定連接有銜接件，所述轉盤外側滑動連接有承接件，所述承接件的外部固定連接有兩個移動桿，其中一個所述移動桿的另一端固定連接有篩網，所述篩網的外側固定連接有四個連接件，所述料箱的內壁固定連接有四個安裝桿，所述安裝桿的外部固定連接有限位件，所述料箱的外部固定連接有電機二，所述料箱的內壁轉動連接有兩個粉碎輥，所述粉碎輥的外部固定連接有齒輪，其中一個所述粉碎輥的一端固定連接有同步輪，所述料箱的底部固定有下料管，所述下料管內壁轉動連接有疏通桿，所述疏通桿的外部固定連接有多個疏通葉片，所述料箱的外部安裝有除塵組件。

3、作為上述技術方案的進一步描述：

4、所述除塵組件包括收集箱，所述收集箱的外側固定連接在料箱的外部，所述收集箱的外部固定連接有鼓風機，所述收集箱的外側固定連接有輸送管，所述收集箱的外側固定連接有兩個支撐柱，所述支撐柱的固定連接有導管。

5、作為上述技術方案的進一步描述：

6、所述篩網的外部固定連接有三個擋板，所述連接件的外部與限位件的內壁滑動連接。

7、作為上述技術方案的進一步描述：

8、所述銜接件的外部與承接件的內壁滑動連接，另一個所述移動桿遠離承接件的一端與固定塊的外側滑動連接。

9、作為上述技術方案的進一步描述：

10、其中一個粉碎輥的一端固定連接有其中一個同步輪，兩個所述同步輪通過皮帶相連接。

11、作為上述技術方案的進一步描述：

12、所述輸送管遠離收集箱的一端與導管相連通，所述收集箱的內部固定連接有濾網，所述導管的外側固定有吸塵口。

13、其中一個所述齒輪的外部與相對應位置另一個齒輪的外側嚙合連接。

14、作為上述技術方案的進一步描述：

15、所述篩網的外側固定連接有內部板。

16、本實用新型具有如下有益效果：

17、1、本實用新型中，通過擋板、篩網、粉碎輥、齒輪、連接件、轉盤等結構的相互配合，實現了下料倉可以對原材料進行篩分，可以減少攪拌站的工作負荷，降低能耗，提高能源利用效率，有助于降低生產成本。

18、2、本實用新型中，在支撐柱、收集箱、鼓風機、導管等結構的相互配合下，實現了可以對下料倉內的粉塵進行除塵，有助于減少粉塵揚塵，保護周圍環境，減少對環境的負面影響。

技術特征：

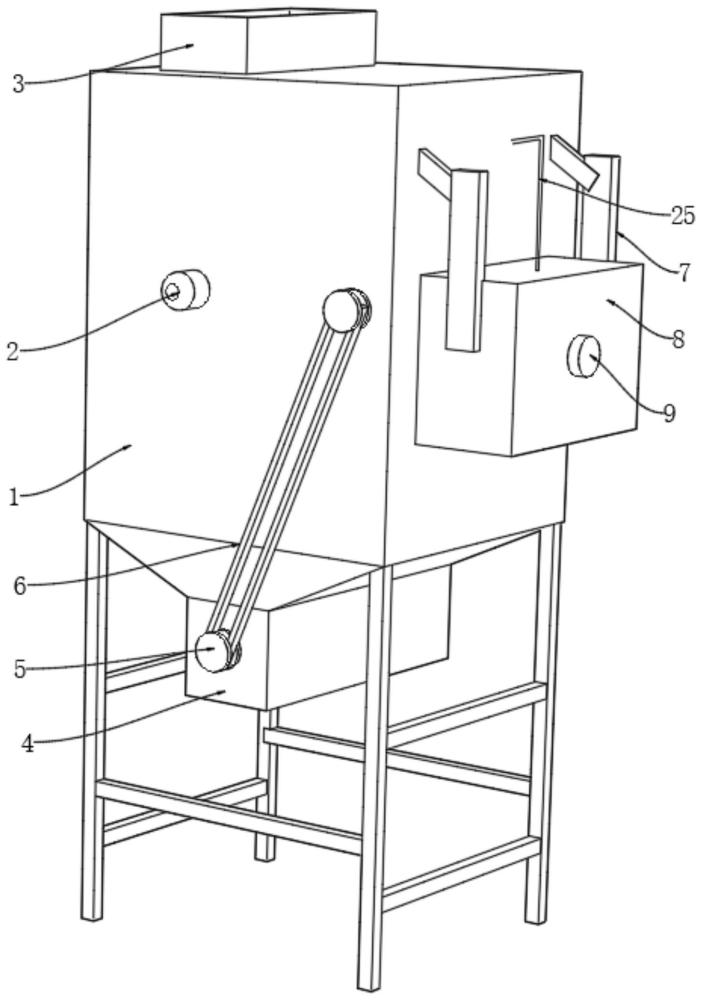

1.一種混凝土攪拌站用下料倉，包括料箱(1)，其特征在于：所述料箱(1)的頂部固定連接有進料管(3)，所述料箱(1)的外部固定連接有電機一(2)，所述料箱(1)的內壁固定連接有固定塊(21)，所述料箱(1)的內壁轉動連接有轉盤(17)，所述轉盤(17)的偏心處固定連接有銜接件(19)，所述轉盤(17)外側滑動連接有承接件(20)，所述承接件(20)的外部固定連接有兩個移動桿(18)，其中一個所述移動桿(18)的另一端固定連接有篩網(13)，所述篩網(13)的外側固定連接有四個連接件(16)，所述料箱(1)的內壁固定連接有四個安裝桿(22)，所述安裝桿(22)的外部固定連接有限位件(23)，所述料箱(1)的外部固定連接有電機二(11)，所述料箱(1)的內壁轉動連接有兩個粉碎輥(14)，所述粉碎輥(14)的外部固定連接有齒輪(15)，其中一個所述粉碎輥(14)的一端固定連接有同步輪(5)，所述料箱(1)的底部固定有下料管(4)，所述下料管(4)內壁轉動連接有疏通桿(24)，所述疏通桿(24)的外部固定連接有多個疏通葉片，所述料箱(1)的外部安裝有除塵組件。

2.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：所述除塵組件包括收集箱(8)，所述收集箱(8)的外側固定連接在料箱(1)的外部，所述收集箱(8)的外部固定連接有鼓風機(9)，所述收集箱(8)的外側固定連接有輸送管(25)，所述收集箱(8)的外側固定連接有兩個支撐柱(7)，所述支撐柱(7)的固定連接有導管(10)。

3.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：所述篩網(13)的外部固定連接有三個擋板(12)，所述連接件(16)的外部與限位件(23)的內壁滑動連接。

4.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：所述銜接件(19)的外部與承接件(20)的內壁滑動連接，另一個所述移動桿(18)遠離承接件(20)的一端與固定塊(21)的外側滑動連接。

5.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：其中一個粉碎輥(14)的一端固定連接有其中一個同步輪(5)，兩個所述同步輪(5)通過皮帶(6)相連接。

6.根據權利要求2所述的一種混凝土攪拌站用下料倉，其特征在于：所述輸送管(25)遠離收集箱(8)的一端與導管(10)相連通，所述收集箱(8)的內部固定連接有濾網，所述導管(10)的外側固定有吸塵口。

7.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：其中一個所述齒輪(15)的外部與相對應位置另一個齒輪(15)的外側嚙合連接。

8.根據權利要求1所述的一種混凝土攪拌站用下料倉，其特征在于：所述篩網(13)的外側固定連接有內部板(26)。

技術總結
本技術涉及混凝土攪拌站設計技術領域，公開了一種混凝土攪拌站用下料倉，包括料箱，所述料箱的頂部固定連接有進料管，所述料箱的外部固定連接有電機一，所述料箱的內壁固定連接有固定塊，所述料箱的內壁轉動連接有轉盤，所述轉盤的偏心處固定連接有銜接件，所述轉盤外側滑動連接有承接件，所述承接件的外部固定連接有兩個移動桿，其中一個所述移動桿的另一端固定連接有篩網。本技術中，通過擋板、篩網、粉碎輥、齒輪、連接件、轉盤等結構的相互配合，實現了下料倉可以對原材料進行篩分，可以減少攪拌站的工作負荷，降低能耗，提高能源利用效率，有助于降低生產成本。

技術研發人員：劉苗苗,戚軍,陶建業
受保護的技術使用者：潤昇（山東）智能裝備股份有限公司
技術研發日：20240430
技術公布日：2025/3/20
