本技術涉及腳手架連墻件，尤其是涉及一種建筑工程用外腳手架連墻件。

背景技術：

1、腳手架是為了保證各施工過程順利進行而搭設的工作平臺，按搭設的位置分為外腳手架、里腳手架；按材料不同可分為木腳手架、竹腳手架、鋼管腳手架，按構造形式分為立桿式腳手架、橋式腳手架、門式腳手架、懸吊式腳手架、掛式腳手架、挑式腳手架、爬式腳手架，在腳手架搭建的過程中，為了提供其穩定性，需要將腳手架的立柱與連墻件進行連接。

2、現有技術中一般通過在墻體內設置預埋件與連墻件進行連接，但是預埋件的位置不可更改，一旦初期設置預埋件時出現誤差，使得連墻件不便于連接腳手架，無法進行調整，影響連接效果。專利cn115573552a公開了一種混凝土外墻腳手架連墻件，包括墻體和腳手架立柱，所述墻體的內部固定有預埋件，所述預埋件遠離墻體的一端外壁設置有限位柱，所述腳手架立柱的外壁設置有固定環，所述固定環的外壁設置有連接柱，所述連接柱遠離固定環的一端設置有固定套，所述固定套的內壁滑動連接有活動柱，所述活動柱的頂部和底部均開設有安裝槽，所述安裝槽的內壁設置有復位彈簧，所述復位彈簧的端部設置有卡塊，所述固定套的內壁開設有若干等距離分布的卡槽，所述卡塊與卡槽相適配，所述固定套的外壁開設有凹槽，所述凹槽的內壁設置有連接彈簧。上述方案中僅可調節連墻件的長度，無法調節連墻件的橫向位置以及豎向位置，當預埋件位置出現誤差時，無法進行調整，影響連接效果。

技術實現思路

1、有鑒于此，本實用新型提供了一種建筑工程用外腳手架連墻件，以解決上述背景技術中提出的問題。

2、一種建筑工程用外腳手架連墻件，包括依次連接的連接柱、橫向移動單元、豎向移動單元、伸縮單元以及卡扣，所述連接柱遠離所述橫向移動單元一端與墻體內的預埋套筒固定連接，所述卡扣用于固定腳手架，所述橫向移動單元用于驅動所述豎向移動單元橫向移動，所述豎向移動單元用于驅動所述伸縮單元豎向移動，所述伸縮單元用于調節所述卡扣與腳手架之間的距離。

3、進一步地，所述橫向移動單元包括橫向固定座、橫向驅動軸以及橫向移動座，所述橫向固定座一端固定連接所述連接柱，另一端外壁上開設有橫向移動槽，所述橫向驅動軸橫向設置在所述橫向固定座內，所述橫向驅動軸一端與所述橫向固定座一側內壁轉動連接，另一端貫穿所述橫向固定座另一側外壁向外伸出并固定連接有橫向轉動把手，所述橫向移動座一端套設于所述橫向驅動軸上并與所述橫向驅動軸螺紋連接，另一端貫穿所述橫向移動槽并固定連接所述豎向移動單元，所述橫向轉動把手上設有鎖止裝置，用于鎖止所述橫向轉動把手。

4、進一步地，所述橫向移動座包括依次固定連接的橫向驅動塊、橫向連接塊以及橫向固定塊，所述橫向驅動塊遠離所述橫向連接塊一端套設于所述橫向驅動軸上并與所述橫向驅動軸螺紋連接，所述橫向連接塊滑動連接于所述橫向移動槽內，所述橫向固定塊遠離所述橫向連接塊一端固定連接所述豎向移動單元，所述橫向固定座內設有貫穿所述橫向驅動塊的橫向導位桿，用于導位所述橫向驅動塊。

5、進一步地，所述豎向移動單元包括豎向固定座、豎向驅動軸以及豎向移動座，所述豎向固定座一端固定連接所述橫向固定塊，另一端外壁上開設有豎向移動槽，所述豎向驅動軸豎向設置在所述豎向固定座內，所述豎向驅動軸一端與所述豎向固定座底壁轉動連接，另一端貫穿所述豎向固定座頂壁向外伸出并固定連接有豎向轉動把手，所述豎向移動座一端套設于所述豎向驅動軸上并與所述豎向驅動軸螺紋連接，另一端貫穿所述豎向移動槽并固定連接所述伸縮單元，所述豎向轉動把手上設有鎖止裝置，用于鎖止所述豎向轉動把手。

6、進一步地，所述豎向移動座包括依次固定連接的豎向驅動塊、豎向連接塊以及豎向固定塊，所述豎向驅動塊遠離所述豎向連接塊一端套設于所述豎向驅動軸上并與所述豎向驅動軸螺紋連接，所述豎向連接塊滑動連接于所述豎向移動槽內，所述豎向固定塊遠離所述豎向連接塊一端固定連接所述伸縮單元，所述豎向固定座內設有貫穿所述豎向驅動塊的豎向導位桿，用于導位所述豎向驅動塊。

7、進一步地，所述伸縮單元包括固定桿、伸縮驅動軸、伸縮桿以及連桿，所述固定桿一端固定連接所述豎向驅動塊，另一端外壁上開設有與所述伸縮桿相適配的伸縮移動槽，所述伸縮驅動軸豎向設置在所述固定桿內部靠近所述豎向驅動塊一端，所述伸縮驅動軸一端與所述固定桿底壁轉動連接，另一端貫穿所述固定桿頂壁向外伸出并固定連接有伸縮轉動把手，所述伸縮驅動軸上對稱設有雙向螺紋并螺紋連接有兩個滑塊，所述連桿一端與所述滑塊轉動連接，另一端與所述伸縮桿伸入端轉動連接，所述伸縮桿伸出端通過連接座固定連接所述卡扣，所述伸縮轉動把手上設有鎖止裝置，用于鎖止所述伸縮轉動把手，所述固定桿內設有貫穿所述滑塊的伸縮導位桿，用于導位所述滑塊。

8、本實用新型的有益效果在于：

9、本實用新型可根據現場情況及時調節卡扣的橫向位置以及縱向位置，解決了預埋套筒位置存在偏差的情況，連接效果好，使用范圍廣；轉動橫向轉動把手，驅動橫向驅動軸轉動，實現橫向驅動塊的橫向移動，從而帶動豎向固定座橫向移動；轉動豎向轉動把手，驅動豎向驅動軸轉動，實現豎向驅動塊的豎向移動，從而帶動固定桿豎向移動；轉動伸縮轉動把手，驅動伸縮驅動軸轉動，實現滑塊的相向或相反移動，從而帶動伸縮桿伸縮，調節卡扣與腳手架之間的距離。

技術特征：

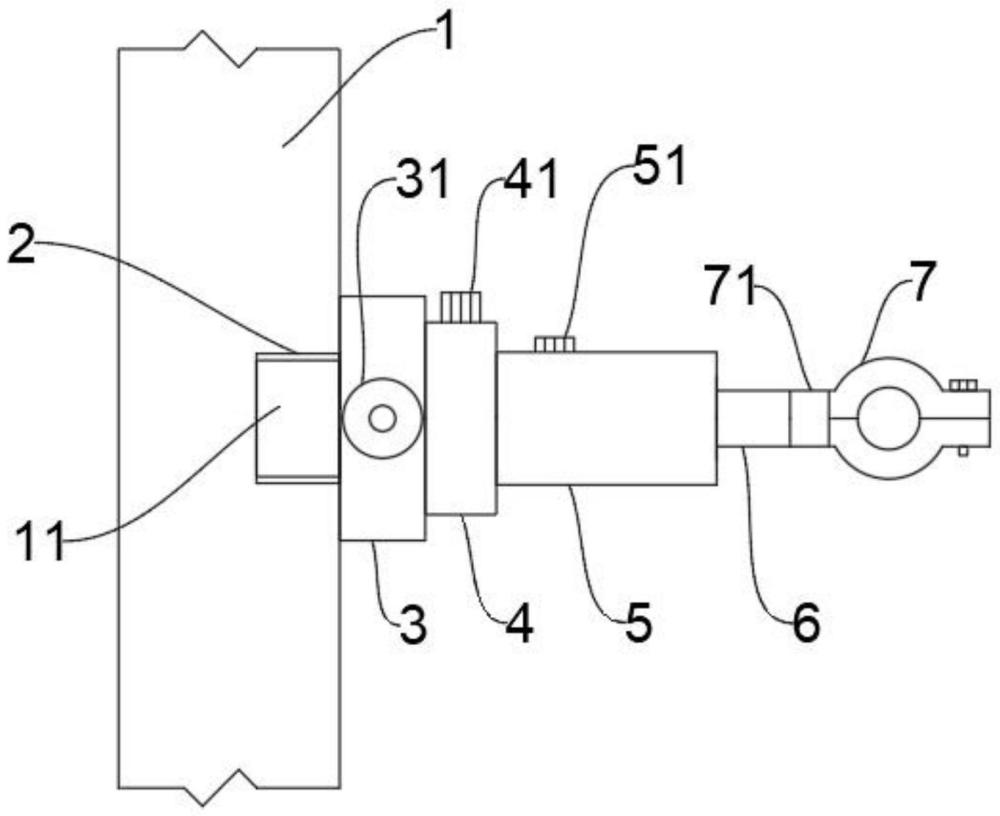

1.一種建筑工程用外腳手架連墻件，其特征在于，包括依次連接的連接柱(2)、橫向移動單元、豎向移動單元、伸縮單元以及卡扣(7)，所述連接柱(2)遠離所述橫向移動單元一端與墻體(1)內的預埋套筒(11)固定連接，所述卡扣(7)用于固定腳手架，所述橫向移動單元用于驅動所述豎向移動單元橫向移動，所述豎向移動單元用于驅動所述伸縮單元豎向移動，所述伸縮單元用于調節所述卡扣(7)與腳手架之間的距離。

2.根據權利要求1所述的一種建筑工程用外腳手架連墻件，其特征在于，所述橫向移動單元包括橫向固定座(3)、橫向驅動軸(33)以及橫向移動座，所述橫向固定座(3)一端固定連接所述連接柱(2)，另一端外壁上開設有橫向移動槽(32)，所述橫向驅動軸(33)橫向設置在所述橫向固定座(3)內，所述橫向驅動軸(33)一端與所述橫向固定座(3)一側內壁轉動連接，另一端貫穿所述橫向固定座(3)另一側外壁向外伸出并固定連接有橫向轉動把手(31)，所述橫向移動座一端套設于所述橫向驅動軸(33)上并與所述橫向驅動軸(33)螺紋連接，另一端貫穿所述橫向移動槽(32)并固定連接所述豎向移動單元，所述橫向轉動把手(31)上設有鎖止裝置，用于鎖止所述橫向轉動把手(31)。

3.根據權利要求2所述的一種建筑工程用外腳手架連墻件，其特征在于，所述橫向移動座包括依次固定連接的橫向驅動塊(35)、橫向連接塊(36)以及橫向固定塊(37)，所述橫向驅動塊(35)遠離所述橫向連接塊(36)一端套設于所述橫向驅動軸(33)上并與所述橫向驅動軸(33)螺紋連接，所述橫向連接塊(36)滑動連接于所述橫向移動槽(32)內，所述橫向固定塊(37)遠離所述橫向連接塊(36)一端固定連接所述豎向移動單元，所述橫向固定座(3)內設有貫穿所述橫向驅動塊(35)的橫向導位桿(34)，用于導位所述橫向驅動塊(35)。

4.根據權利要求3所述的一種建筑工程用外腳手架連墻件，其特征在于，所述豎向移動單元包括豎向固定座(4)、豎向驅動軸(43)以及豎向移動座，所述豎向固定座(4)一端固定連接所述橫向固定塊(37)，另一端外壁上開設有豎向移動槽(42)，所述豎向驅動軸(43)豎向設置在所述豎向固定座(4)內，所述豎向驅動軸(43)一端與所述豎向固定座(4)底壁轉動連接，另一端貫穿所述豎向固定座(4)頂壁向外伸出并固定連接有豎向轉動把手(41)，所述豎向移動座一端套設于所述豎向驅動軸(43)上并與所述豎向驅動軸(43)螺紋連接，另一端貫穿所述豎向移動槽(42)并固定連接所述伸縮單元，所述豎向轉動把手(41)上設有鎖止裝置，用于鎖止所述豎向轉動把手(41)。

5.根據權利要求4所述的一種建筑工程用外腳手架連墻件，其特征在于，所述豎向移動座包括依次固定連接的豎向驅動塊(45)、豎向連接塊(46)以及豎向固定塊(47)，所述豎向驅動塊(45)遠離所述豎向連接塊(46)一端套設于所述豎向驅動軸(43)上并與所述豎向驅動軸(43)螺紋連接，所述豎向連接塊(46)滑動連接于所述豎向移動槽(42)內，所述豎向固定塊(47)遠離所述豎向連接塊(46)一端固定連接所述伸縮單元，所述豎向固定座(4)內設有貫穿所述豎向驅動塊(45)的豎向導位桿(44)，用于導位所述豎向驅動塊(45)。

6.根據權利要求5所述的一種建筑工程用外腳手架連墻件，其特征在于，所述伸縮單元包括固定桿(5)、伸縮驅動軸(52)、伸縮桿(6)以及連桿(55)，所述固定桿(5)一端固定連接所述豎向驅動塊(45)，另一端外壁上開設有與所述伸縮桿(6)相適配的伸縮移動槽，所述伸縮驅動軸(52)豎向設置在所述固定桿(5)內部靠近所述豎向驅動塊(45)一端，所述伸縮驅動軸(52)一端與所述固定桿(5)底壁轉動連接，另一端貫穿所述固定桿(5)頂壁向外伸出并固定連接有伸縮轉動把手(51)，所述伸縮驅動軸(52)上對稱設有雙向螺紋并螺紋連接有兩個滑塊(54)，所述連桿(55)一端與所述滑塊(54)轉動連接，另一端與所述伸縮桿(6)伸入端轉動連接，所述伸縮桿(6)伸出端通過連接座(71)固定連接所述卡扣(7)，所述伸縮轉動把手(51)上設有鎖止裝置，用于鎖止所述伸縮轉動把手(51)，所述固定桿(5)內設有貫穿所述滑塊(54)的伸縮導位桿(53)，用于導位所述滑塊(54)。

技術總結
本技術公開了一種建筑工程用外腳手架連墻件，涉及腳手架連墻件技術領域，包括依次連接的連接柱、橫向移動單元、豎向移動單元、伸縮單元以及卡扣，所述連接柱遠離所述橫向移動單元一端與墻體內的預埋套筒固定連接，所述卡扣用于固定腳手架，所述橫向移動單元用于驅動所述豎向移動單元橫向移動，所述豎向移動單元用于驅動所述伸縮單元豎向移動，所述伸縮單元用于調節所述卡扣與腳手架之間的距離。本技術可根據現場情況及時調節卡扣的橫向位置以及縱向位置，解決了預埋套筒位置存在偏差的情況，連接效果好，使用范圍廣。

技術研發人員：姚龍,楊洪強
受保護的技術使用者：姚龍
技術研發日：20240428
技術公布日：2025/3/20
