本技術涉及耐火磚，具體為一種高強度多孔異形耐火磚模具。

背景技術：

1、耐火磚簡稱火磚。用耐火黏土或其他耐火原料燒制成的耐火材料。淡黃色或帶褐色。主要用于砌冶煉爐，能耐1，580℃—1，770℃的高溫。也叫火磚。具有一定形狀和尺寸的耐火材料。按制備工藝方法來劃分可分為燒成磚、不燒磚、電熔磚(熔鑄磚)、耐火隔熱磚；按形狀和尺寸可分為標準型磚、普通磚、特異型磚等。可用作建筑窯爐和各種熱工設備的高溫建筑材料和結構材料，并在高溫下能經受各種物理化學變化和機械作用。

2、申請?zhí)枮?02320279488.0，公開了一種高強度多孔異形耐火磚模具，屬于制磚模具技術領域，包括模座，模座的頂部固定裝配有異形模具，異形模具的側壁和頂部均為敞口，異形模具的一側設置有下料機構，模座頂部的一側通過螺栓固定連接有安裝座，安裝座的一側設置有一體成型的連接柱，連接柱遠離安裝座的一側通過螺栓固定連接有頂板，頂板的頂部固定裝配有第一推桿，第一推桿的伸縮桿貫穿頂板并通過螺栓固定連接有升降板。通過密封板使異形模具成為整體，從而方便耐火磚成型，反之當密封板遠離異形模具時，可方便操作人員從異形模具的側面進行取料，使用方便，省時省力。

3、但存在不足該裝置采用的耐火磚模具未設置模具支撐裝置的設計，容易在耐火磚加工過程中發生模具移動的情況，容易造成人身傷害。

技術實現思路

1、本實用新型的目的在于提供一種高強度多孔異形耐火磚模具，以解決上述背景技術中提出的該裝置采用的耐火磚模具未設置模具支撐裝置的設計，容易在耐火磚加工過程中發生模具移動的情況，容易造成人身傷害的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種高強度多孔異形耐火磚模具，包括底板，所述底板的上側安裝有支撐結構，所述底板的上側安裝有殼體結構，所述支撐結構包括側板、軌道槽、升降軌道、升降齒輪、第一轉換接頭、第一插銷、第一力臂、第二插銷、第二力臂、放置器，所述底板的上側安裝有側板。

4、進一步地，所述側板的內側開設有軌道槽，所述軌道槽的內側安裝有升降軌道，所述升降軌道的外側安裝有升降齒輪，所述升降齒輪與升降軌道嚙合連接。

5、進一步地，所述升降齒輪的外側安裝有第一轉換接頭，所述第一轉換接頭的內側安裝有第一插銷，所述第一插銷的外側安裝有第一力臂。

6、進一步地，所述第一力臂遠離第一插銷一側的內部安裝有第二插銷，所述第二插銷的外側安裝有第二力臂，所述第二力臂的一側安裝有放置器。

7、進一步地，所述殼體結構包括后板、上板、第一壓縮柱、第二壓縮柱、第三壓縮柱、作用器、擋板連接軸、前板、觀察板、卡接柱、卡接槽、第一固定柱、柱體連接軸、第二固定柱、固定螺絲、固定螺母、調節器，所述底板的上側安裝有后板，所述后板的一側安裝有上板。

8、進一步地，所述上板的下側安裝有第一壓縮柱，所述第一壓縮柱的下側安裝有第二壓縮柱，所述第二壓縮柱的下側安裝有第三壓縮柱，所述第三壓縮柱的下側安裝有作用器。

9、進一步地，所述上板的內側安裝有擋板連接軸，所述擋板連接軸的外側安裝有前板，所述上板通過擋板連接軸前板連接，所述前板的內側安裝有觀察板，所述前板的一側安裝有卡接柱，所述卡接柱的內側開設有卡接槽。

10、進一步地，所述底板的一側安裝有第一固定柱，所述第一固定柱的內側安裝有柱體連接軸，所述柱體連接軸的外側安裝有第二固定柱，所述第二固定柱的內側安裝有固定螺絲，所述固定螺絲的外側安裝有固定螺母，所述固定螺絲的一側安裝有調節器。

11、本實用新型具有以下有益效果：

12、(1)本實用新型設置了支撐結構，通過在側板內側設置了升降軌道以及與升降軌道嚙合連接的升降齒輪，升降齒輪的外側設置了轉換接頭，通過轉換接頭的設置，第一力臂與第二力臂可以調節角度，并且?guī)?dòng)放置器調節角度，具有較好的便捷性。

13、(2)本實用新型設置了殼體結構，在殼體結構的內側設置了第一壓縮柱、第二壓縮柱、第三壓縮柱和作用器，作用器在壓縮柱組件的作用下，給予放于放置器中的耐火磚進行加工，并且在加工過程中可以通過下降前板，通過將卡接柱放于第一固定柱中，然后通過扭動調節器將固定螺絲固定于卡接槽中，使得前板固定于底板，保證了在加工過程中，不會因溫度過高而發生燒傷，并且還設置了觀察板，操作人員可以通過觀察板觀察內部情況。

14、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

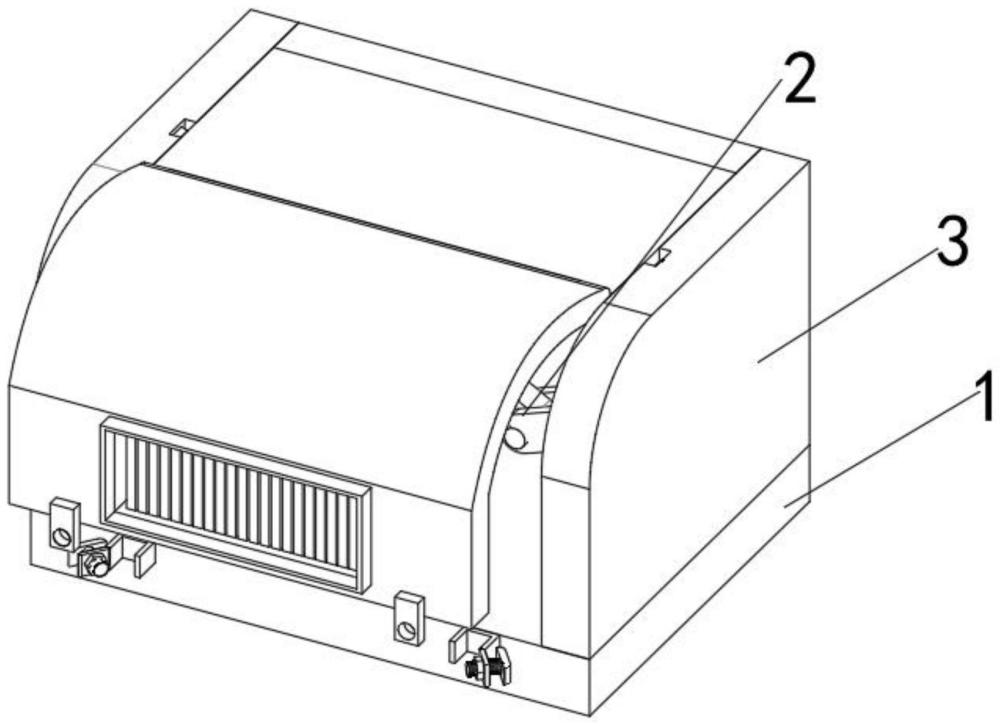

1.一種高強度多孔異形耐火磚模具，包括底板(1)，其特征在于：所述底板(1)的上側安裝有支撐結構(2)，所述底板(1)的上側安裝有殼體結構(3)，所述支撐結構(2)包括側板(201)、軌道槽(202)、升降軌道(203)、升降齒輪(204)、第一轉換接頭(205)、第一插銷(206)、第一力臂(207)、第二插銷(208)、第二力臂(209)、放置器(210)，所述底板(1)的上側安裝有側板(201)。

2.根據權利要求1所述的一種高強度多孔異形耐火磚模具，其特征在于：所述側板(201)的內側開設有軌道槽(202)，所述軌道槽(202)的內側安裝有升降軌道(203)，所述升降軌道(203)的外側安裝有升降齒輪(204)，所述升降齒輪(204)與升降軌道(203)嚙合連接。

3.根據權利要求2所述的一種高強度多孔異形耐火磚模具，其特征在于：所述升降齒輪(204)的外側安裝有第一轉換接頭(205)，所述第一轉換接頭(205)的內側安裝有第一插銷(206)，所述第一插銷(206)的外側安裝有第一力臂(207)。

4.根據權利要求3所述的一種高強度多孔異形耐火磚模具，其特征在于：所述第一力臂(207)遠離第一插銷(206)一側的內部安裝有第二插銷(208)，所述第二插銷(208)的外側安裝有第二力臂(209)，所述第二力臂(209)的一側安裝有放置器(210)。

5.根據權利要求1所述的一種高強度多孔異形耐火磚模具，其特征在于：所述殼體結構(3)包括后板(301)、上板(302)、第一壓縮柱(303)、第二壓縮柱(304)、第三壓縮柱(305)、作用器(306)、擋板連接軸(307)、前板(308)、觀察板(309)、卡接柱(310)、卡接槽(311)、第一固定柱(312)、柱體連接軸(313)、第二固定柱(314)、固定螺絲(315)、固定螺母(316)、調節器(317)，所述底板(1)的上側安裝有后板(301)，所述后板(301)的一側安裝有上板(302)。

6.根據權利要求5所述的一種高強度多孔異形耐火磚模具，其特征在于：所述上板(302)的下側安裝有第一壓縮柱(303)，所述第一壓縮柱(303)的下側安裝有第二壓縮柱(304)，所述第二壓縮柱(304)的下側安裝有第三壓縮柱(305)，所述第三壓縮柱(305)的下側安裝有作用器(306)。

7.根據權利要求6所述的一種高強度多孔異形耐火磚模具，其特征在于：所述上板(302)的內側安裝有擋板連接軸(307)，所述擋板連接軸(307)的外側安裝有前板(308)，所述上板(302)通過擋板連接軸(307)前板(308)連接，所述前板(308)的內側安裝有觀察板(309)，所述前板(308)的一側安裝有卡接柱(310)，所述卡接柱(310)的內側開設有卡接槽(311)。

8.根據權利要求5所述的一種高強度多孔異形耐火磚模具，其特征在于：所述底板(1)的一側安裝有第一固定柱(312)，所述第一固定柱(312)的內側安裝有柱體連接軸(313)，所述柱體連接軸(313)的外側安裝有第二固定柱(314)，所述第二固定柱(314)的內側安裝有固定螺絲(315)，所述固定螺絲(315)的外側安裝有固定螺母(316)，所述固定螺絲(315)的一側安裝有調節器(317)。

技術總結
本技術涉及耐火磚技術領域，且公開了一種高強度多孔異形耐火磚模具，包括底板，底板的上側安裝有支撐結構，底板的上側安裝有殼體結構，支撐結構包括側板、軌道槽、升降軌道、升降齒輪、第一轉換接頭、第一插銷、第一力臂、第二插銷、第二力臂、放置器，底板的上側安裝有側板。本技術設置了支撐結構，通過在側板內側設置了升降軌道以及與升降軌道嚙合連接的升降齒輪，升降齒輪的外側設置了轉換接頭，通過轉換接頭的設置，第一力臂與第二力臂可以調節角度，并且?guī)?dòng)放置器調節角度，具有較好的便捷性。

技術研發人員：游光輝
受保護的技術使用者：河南省登封市光大耐火材料有限公司
技術研發日：20240507
技術公布日：2025/4/28
