本技術屬于帳篷、天幕等戶外露營裝備，尤其涉及帳篷或天幕連接導水結構。

背景技術：

1、近年來，隨著國家經濟的迅速發展，人民生活水平的快速提高，野外活動已經成為了越來越多的人所喜愛的活動，因此野外活動必不可少的帳篷、天幕等產品就越來越得到了大家的青睞。

2、單個帳篷或者天幕由于空間體積的限制，在人員較多的情況下無法滿足使用需求，通常需要將多個帳篷和/或多個天幕連接組合起來使用，以便于擴展使用面積，現有的多個帳篷和/或多個天幕連接時，在使用過程中若遇到陰雨天，連接處容易積水，雨水會從帳篷連接處滲漏，影響使用體驗。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種帳篷或天幕連接導水結構，能夠在帳篷與天幕、兩個天幕或兩個帳篷連接在一起的時候防止連接處漏水。

2、為了實現上述實用新型目的，本實用新型采用以下技術方案：

3、帳篷或天幕連接導水結構，包括防水面料，所述防水面料的兩側通過透水部連接，使其卷曲形成導水槽，所述透水部的至少部分位于所述導水槽的上方，所述導水槽的兩側分別與帳篷和/或天幕連接。導水槽的連接方式可以是固定、一體或可拆。

4、作為優選方案：所述導水槽的一側與帳篷或天幕固定連接，另一側與其他的帳篷或天幕可拆卸連接。

5、作為優選方案：所述導水槽與其他帳篷或天幕可拆卸連接處的上部還設有延伸遮蓋布。

6、作為優選方案：所述延伸遮蓋布的一側與帳篷前沿或者天幕連接，且連接縫位于可拆卸連接處的上部，另一側與部分透水部固定，且將整個可拆卸連接處遮蓋。

7、作為優選方案：所述延伸遮蓋布的寬度小于所述透水部的寬度。

8、作為優選方案：所述延伸遮蓋布也為防水面料材質。

9、作為優選方案：所述導水槽的一側與帳篷或天幕車縫連接，所述導水槽的另一側與其他的帳篷或天幕可拆卸連接結構采用魔術貼、拉鏈或者子母扣。

10、作為優選方案：所述防水面料中間窄兩邊寬，卷曲后形成中間高兩端低的導水槽。

11、作為優選方案：所述防水面料的寬度由一端向另一端依次遞減，卷曲后形成向一端下部傾斜的導水槽。

12、作為優選方案：所述導水槽與帳篷和/或天幕連接后，所述透水部為平坦狀，或者透水部的彎曲程度小于導水槽的彎曲程度。上述結構有利于繃緊天幕或兩帳篷之間的連接部分，避免因積水而過分塌陷。

13、作為優選方案：所述透水部的至少部分為紗網、間隔設置的多個拉繩或鏤空布料。

14、作為優選方案：所述紗網、間隔設置的多個拉繩或鏤空布料與防水面料一體成形。

15、作為優選方案：帳篷與天幕、兩個天幕或兩個帳篷之間的兩個導水槽可拆卸連接。

16、本實用新型在天幕或者帳篷的一側通過卷曲的防水面料形成導水槽，使得天幕或者帳篷在與其他天幕或者帳篷連接時，能夠順利將水排出，防止因為雨水堆積造成漏水；實現了帳篷與天幕、兩個天幕、兩個帳篷連接在一起后不漏雨的功能，同時使得產品使用面積更大，在戶外更加便捷。

技術特征：

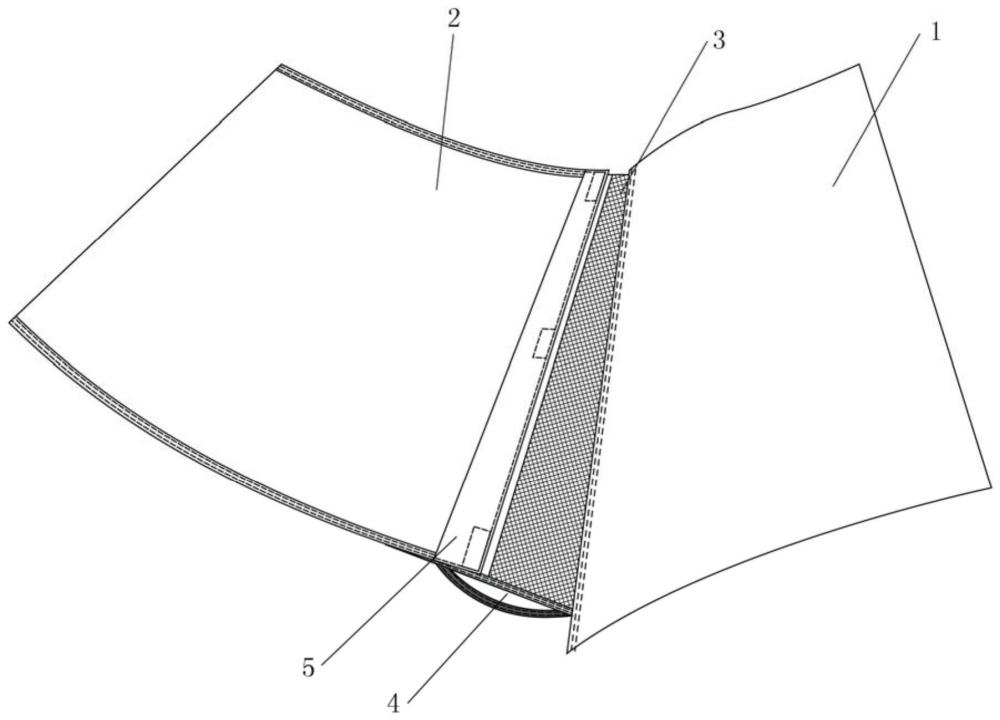

1.帳篷或天幕連接導水結構，其特征在于：包括防水面料，所述防水面料的兩側通過透水部連接，使其卷曲形成導水槽（4），所述透水部的至少部分位于所述導水槽的上方，所述導水槽（4）的兩側分別與帳篷（1）和/或天幕（2）連接。

2.根據權利要求1所述的帳篷或天幕連接導水結構，其特征在于：所述導水槽（4）的一側與帳篷（1）或天幕（2）固定連接，另一側與其他的帳篷（1）或天幕（2）可拆卸連接。

3.根據權利要求2所述的帳篷或天幕連接導水結構，其特征在于：所述導水槽（4）與其他帳篷（1）或天幕（2）可拆卸連接處的上部還設有延伸遮蓋布（5）。

4.根據權利要求3所述的帳篷或天幕連接導水結構，其特征在于：所述延伸遮蓋布（5）的一側與帳篷（1）前沿或者天幕（2）連接，且連接縫位于可拆卸連接處的上部，另一側與部分透水部固定，且將整個可拆卸連接處遮蓋。

5.根據權利要求3或4所述的帳篷或天幕連接導水結構，其特征在于：所述延伸遮蓋布（5）的寬度小于所述透水部的寬度。

6.根據權利要求3所述的帳篷或天幕連接導水結構，其特征在于：所述延伸遮蓋布（5）也為防水面料材質。

7.根據權利要求2所述的帳篷或天幕連接導水結構，其特征在于：所述導水槽（4）的一側與帳篷（1）或天幕（2）車縫連接，所述導水槽（4）的另一側與其他的帳篷（1）或天幕（2）可拆卸連接結構采用魔術貼、拉鏈或者子母扣。

8.根據權利要求1-4、6、7任一項所述的帳篷或天幕連接導水結構，其特征在于：所述防水面料中間窄兩邊寬，卷曲后形成中間高兩端低的導水槽（4）。

9.根據權利要求5所述的帳篷或天幕連接導水結構，其特征在于：所述防水面料中間窄兩邊寬，卷曲后形成中間高兩端低的導水槽（4）。

10.根據權利要求1-4、6、7任一項所述的帳篷或天幕連接導水結構，其特征在于：所述防水面料的寬度由一端向另一端依次遞減，卷曲后形成向一端下部傾斜的導水槽（4）。

11.根據權利要求5所述的帳篷或天幕連接導水結構，其特征在于：所述防水面料的寬度由一端向另一端依次遞減，卷曲后形成向一端下部傾斜的導水槽（4）。

12.根據權利要求1-4、6、7任一項所述的帳篷或天幕連接導水結構，其特征在于：?所述導水槽（4）與帳篷（1）和/或天幕（2）連接后，所述透水部為平坦狀，或者透水部的彎曲程度小于導水槽（4）的彎曲程度。

13.根據權利要求5所述的帳篷或天幕連接導水結構，其特征在于：?所述導水槽（4）與帳篷（1）和/或天幕（2）連接后，所述透水部為平坦狀，或者透水部的彎曲程度小于導水槽（4）的彎曲程度。

14.根據權利要求12所述的帳篷或天幕連接導水結構，其特征在于：所述透水部的至少部分為紗網（3）、間隔設置的多個拉繩或鏤空布料。

15.根據權利要求13所述的帳篷或天幕連接導水結構，其特征在于：所述透水部的至少部分為紗網（3）、間隔設置的多個拉繩或鏤空布料。

16.根據權利要求14或15所述的帳篷或天幕連接導水結構，其特征在于：所述紗網（3）、間隔設置的多個拉繩或鏤空布料與防水面料一體成形。

17.根據權利要求1所述的帳篷或天幕連接導水結構，其特征在于：帳篷與天幕、兩個天幕或兩個帳篷之間的兩個導水槽（4）可拆卸連接。

技術總結
本技術涉及帳篷或天幕連接導水結構，包括防水面料，所述防水面料的兩側通過透水部連接，使其卷曲形成導水槽，所述透水部的至少部分位于所述導水槽的上方，所述導水槽的兩側分別與帳篷和/或天幕連接。本技術在天幕或者帳篷的一側通過卷曲的防水面料形成導水槽，使得天幕或者帳篷在與其他天幕或者帳篷連接時，能夠順利將水排出，防止因為雨水堆積造成漏水，實現了帳篷與天幕、兩個天幕、兩個帳篷連接在一起后不漏雨的功能，使得產品使用面積更大，在戶外更加便捷。

技術研發人員：楊寶慶,章丹平,甘崇
受保護的技術使用者：浙江泰普森實業集團有限公司
技術研發日：20240429
技術公布日：2025/4/28
