本技術屬于建筑幕墻，具體為一種建筑幕墻用表面清潔裝置。

背景技術：

1、建筑幕墻指的是建筑物不承重的外墻圍護，通常由面板和后面的支承結構組成，建筑幕墻是由支承結構體系與面板組成的，可相對主體結構有一定位移能力，不分擔主體結構所受作用的建筑外圍護結構或裝飾性結構，幕墻是建筑物的外墻護圍，不承重，像幕布一樣掛上去，故又稱為懸掛墻，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體。

2、目前在對建筑幕墻清潔時需要人工站在吊籃內或者通過繩索攀爬在墻壁上對幕墻進行清洗，需要人工手動進行清潔，存在極大的安全隱患的同時清潔效率低下，費時費力。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種建筑幕墻用表面清潔裝置，有效的解決了目前需要人工手動進行清潔而存在極大安全隱患的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑幕墻用表面清潔裝置，包括底座，所述底座的底部等角度安裝有萬向輪，底座的頂部安裝有清潔機構和調節機構；

3、清潔機構包括固定于底座頂部的立板，立板的外側轉動連接有支撐軸，支撐軸的外側固定套接有外筒，外筒的外側固定安裝有立框，立框的內部活動套接有l(wèi)型圓桿，l型圓桿遠離外筒的一端固定安裝有安裝板，安裝板上固定安裝有噴管，噴管上等距離設有噴頭，安裝板上對稱固定安裝有兩個支架，兩個支架上安裝有同一個毛刷。

4、優選的，所述底座的頂部固定安裝有水箱，水箱位于立板遠離外筒的一側，立板遠離外筒的一側固定安裝有水泵，水泵與水箱之間固定安裝有抽水管，水泵的頂部固定安裝有軟管，軟管遠離水泵的一端貫穿l型圓桿并與噴管固定連接。

5、優選的，所述立框的外側設有導向槽，導向槽內滑動連接有導向塊，導向塊固定于l型圓桿的外側，導向塊與外筒之間固定安裝有氣缸。

6、優選的，所述調節機構包括固定于立板靠近外筒一側的u型圓桿，u型圓桿位于外筒的下方，u型圓桿的外側活動套接有齒板，外筒的外側固定安裝有齒輪，齒輪與齒板嚙合連接。

7、優選的，所述u型圓桿的外側對稱固定套接有套板一和套板二，套板一靠近套板二的一側固定安裝有電機，電機上固定安裝有絲桿，絲桿遠離電機的一端與套板二轉動連接，絲桿的外側螺紋套接有絲母，絲母固定于齒板的外側。

8、優選的，所述立框靠近立板的一側固定安裝有側板，立板靠近立框的一側設有環形槽，環形槽內固定安裝有環形圓桿，側板活動套接于環形圓桿的外側。

9、與現有技術相比，本實用新型的有益效果是：

10、（1）本實用新型，通過水箱和抽水管以及水泵和軟管之間的配合，便于水進入到噴管內從各個噴頭噴出，能夠?qū)ㄖ粔M(jìn)行沖洗，并通過氣缸和導向塊以及l(fā)型圓桿和立框之間的配合，便于安裝板帶動噴管和毛刷升降，能夠?qū)ㄖ粔M(jìn)行刷洗，從而代替人工實現對建筑幕墻表面的清潔，杜絕事故的發生同時提高清潔效率；

11、（2）該新型通過電機和絲桿以及絲母之間的配合，便于齒板沿著u型圓桿滑動，并通過齒板和齒輪以及外筒和支撐軸之間的配合，便于立框旋轉，并通過側板和環形圓桿之間的配合，保證立框旋轉時的穩定性，從而便于調節噴管和毛刷的位置對建筑幕墻全方位清潔。

技術特征：

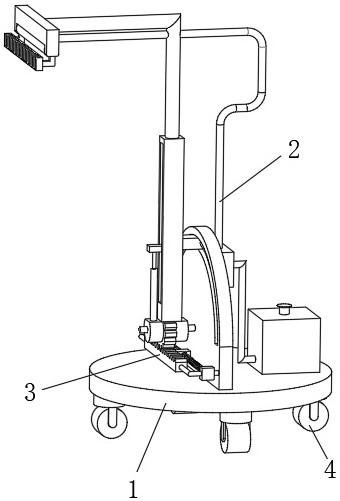

1.一種建筑幕墻用表面清潔裝置，包括底座（1），其特征在于：所述底座（1）的底部等角度安裝有萬向輪（4），底座（1）的頂部安裝有清潔機構（2）和調節機構（3）；

2.根據權利要求1所述的一種建筑幕墻用表面清潔裝置，其特征在于：所述底座（1）的頂部固定安裝有水箱（2010），水箱（2010）位于立板（201）遠離外筒（202）的一側，立板（201）遠離外筒（202）的一側固定安裝有水泵（208），水泵（208）與水箱（2010）之間固定安裝有抽水管（209），水泵（208）的頂部固定安裝有軟管（207），軟管（207）遠離水泵（208）的一端貫穿l型圓桿（205）并與噴管（2014）固定連接。

3.根據權利要求1所述的一種建筑幕墻用表面清潔裝置，其特征在于：所述立框（204）的外側設有導向槽（2017），導向槽（2017）內滑動連接有導向塊（2016），導向塊（2016）固定于l型圓桿（205）的外側，導向塊（2016）與外筒（202）之間固定安裝有氣缸（2015）。

4.根據權利要求1所述的一種建筑幕墻用表面清潔裝置，其特征在于：所述調節機構（3）包括固定于立板（201）靠近外筒（202）一側的u型圓桿（301），u型圓桿（301）位于外筒（202）的下方，u型圓桿（301）的外側活動套接有齒板（302），外筒（202）的外側固定安裝有齒輪（303），齒輪（303）與齒板（302）嚙合連接。

5.根據權利要求4所述的一種建筑幕墻用表面清潔裝置，其特征在于：所述u型圓桿（301）的外側對稱固定套接有套板一（305）和套板二（3011），套板一（305）靠近套板二（3011）的一側固定安裝有電機（304），電機（304）上固定安裝有絲桿（3010），絲桿（3010）遠離電機（304）的一端與套板二（3011）轉動連接，絲桿（3010）的外側螺紋套接有絲母（309），絲母（309）固定于齒板（302）的外側。

6.根據權利要求1所述的一種建筑幕墻用表面清潔裝置，其特征在于：所述立框（204）靠近立板（201）的一側固定安裝有側板（306），立板（201）靠近立框（204）的一側設有環形槽（308），環形槽（308）內固定安裝有環形圓桿（307），側板（306）活動套接于環形圓桿（307）的外側。

技術總結
本技術涉及建筑幕墻技術領域，且公開了一種建筑幕墻用表面清潔裝置，解決了目前需要人工手動進行清潔而存在極大安全隱患的問題，其包括底座，所述底座的底部等角度安裝有萬向輪，底座的頂部安裝有清潔機構和調節機構，清潔機構包括固定于底座頂部的立板，立板的外側轉動連接有支撐軸；本技術，通過水箱和抽水管以及水泵和軟管之間的配合，便于水進入到噴管內從各個噴頭噴出，能夠?qū)ㄖ粔M(jìn)行沖洗，并通過氣缸和導向塊以及L型圓桿和立框之間的配合，便于安裝板帶動噴管和毛刷升降，能夠?qū)ㄖ粔M(jìn)行刷洗，從而代替人工實現對建筑幕墻表面的清潔，杜絕事故的發生同時提高清潔效率。

技術研發人員：田云雨,徐建棟,勞偉平
受保護的技術使用者：浙江大地鋼結構有限公司
技術研發日：20240428
技術公布日：2025/4/28
