本技術涉及石材加工，具體為一種石材加工用切割裝置。

背景技術：

1、石材加工是指將天然石材或人造石實體面材，如大理石、花崗巖、人造石石英石等，通過一系列機械化處理過程，如切割、打磨、雕刻、拋光等，以達到預定尺寸、形狀、質量及裝飾效果等要求的加工活動。其目的在于美化石材、增加其使用功能以及提升石材的耐久性。石材加工的范圍廣泛，包括但不限于礦山直接分離下來的不規則石料(毛料)和人造石實體的加工，以及對石材、建材的二次加工，如切割、雕刻、打磨、拋光、粘接等工序，以制成具有一定規格的石材、建材。其成品可用于建筑、園林、裝飾等多個領域，如石雕制品、異形石制品、墓石制品以及仿古、仿歐式裝飾材料制品等。

2、其中，在石材加工時，會使用到切割裝置對石材進行切割處理，以便石材達到所需的切割效果。

3、但是現有技術在實際使用時，在使用切割裝置對石材進行切割處理過程中，由于石材的體積大小不一，同時質量較重，使得現有技術中的切割裝置在對石材進行移動切割時較為繁瑣不便，從而容易影響到石材的切割效果。

技術實現思路

1、本實用新型的目的在于提供一種石材加工用切割裝置，以解決上述背景技術中提出的在使用切割裝置對石材進行切割處理過程中，由于石材的體積大小不一，同時質量較重，使得現有技術中的切割裝置在對石材進行移動切割時較為繁瑣不便，從而容易影響到石材的切割效果問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括支撐架，所述支撐架上端固定安裝設置有切割臺，所述支撐架中部內側固定安裝設置有切割電機，所述切割電機外側傳動軸部分固定安裝設置有第一皮帶輪，所述第一皮帶輪外端通過皮帶傳動連接有第二皮帶輪，所述第二皮帶輪中部固定安裝設置有切割軸，所述切割軸內側固定安裝設置有用于對石材進行切割的切割片；

3、所述切割臺上端前后側固定安裝設置有第一限位滑桿，所述第一限位滑桿外曲面貫穿貼合活動連接有移動臺，所述移動臺后端外側固定安裝設置有推板，所述推板外側通過轉軸轉動連接有調節螺桿，所述移動臺中部兩側開設有限位滑槽，所述限位滑槽內壁固定安裝設置有第二限位滑桿，所述第二限位滑桿前端外曲面貼合活動連接有u形夾持臺，所述u形夾持臺前端貫穿螺紋連接有夾持螺桿，所述夾持螺桿后端通過轉軸轉動連接有夾持板，所述夾持板后端兩側固定安裝設置有限位柱；

4、所述切割臺上端后側固定安裝設置有防護罩，所述防護罩上端前側固定安裝設置有連接管，所述連接管前端貫穿固定安裝設置有防塵噴頭，所述切割臺上端貫穿開設有集水槽，所述切割臺內底部貫穿固定安裝設置有排水管。

5、優選的，所述切割軸通過轉軸轉動連接在切割臺內側端，所述切割片上端貫穿至切割臺上端面。

6、優選的，所述第一限位滑桿數量有四個，每兩個所述切割臺為一組，兩組所述切割臺分別以切割臺上端前后側對稱分布。

7、優選的，所述調節螺桿貫穿螺紋連接在支撐架上頂端外側，所述調節螺桿外側固定安裝設置有用于轉動調節螺桿的轉把。

8、優選的，所述限位滑槽數量有兩個，分別以所述移動臺中部兩側對稱分布，所述夾持板下端貼合活動連接在u形夾持臺內底部。

9、優選的，所述限位柱數量有兩個，分別以所述夾持板后端兩側對稱分布，所述限位柱外曲面貫穿貼合活動連接在u形夾持臺前端。

10、優選的，所述連接管外側開設有螺紋接口，使得通過所述螺紋接口與外部供水管道進行連接。

11、優選的，所述防塵噴頭數量有若干個，分別以所述連接管前端對稱分布，所述集水槽數量有若干個，分別以所述切割臺上端對稱分布。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型當石材進行夾持固定時，通過控制開啟切割電機，當切割電機開啟時，會帶動第一皮帶輪進行轉動，當?shù)谝黄л嗊M(jìn)行轉動時，會通過皮帶傳動帶動第二皮帶輪進行轉動，當?shù)诙л嗊M(jìn)行轉動時，會帶動切割軸進行轉動，當切割軸進行轉動時，會帶動切割片進行轉動，當切割片進行轉動時，通過推動u形夾持臺沿限位滑槽內壁向后直線移動，即可帶動夾持固定的石材向后直線移動，使得通過轉動的切割片對石材進行切割；

14、2、本實用新型同時還當調節螺桿轉動時，會帶動調節螺桿因與支撐架上頂端外側貫穿螺紋連接產生的作用力左右移動，當調節螺桿左右移動時，會帶動推板左右移動，當推板左右移動時，會帶動移動臺沿第一限位滑桿外曲面左右直線移動，當移動臺左右直線移動時，會帶動夾持固定的石材進行左右直線移動調節，從而實現對夾持固定的石材進行切割的同時，便于調節石材的切割位置。

技術特征：

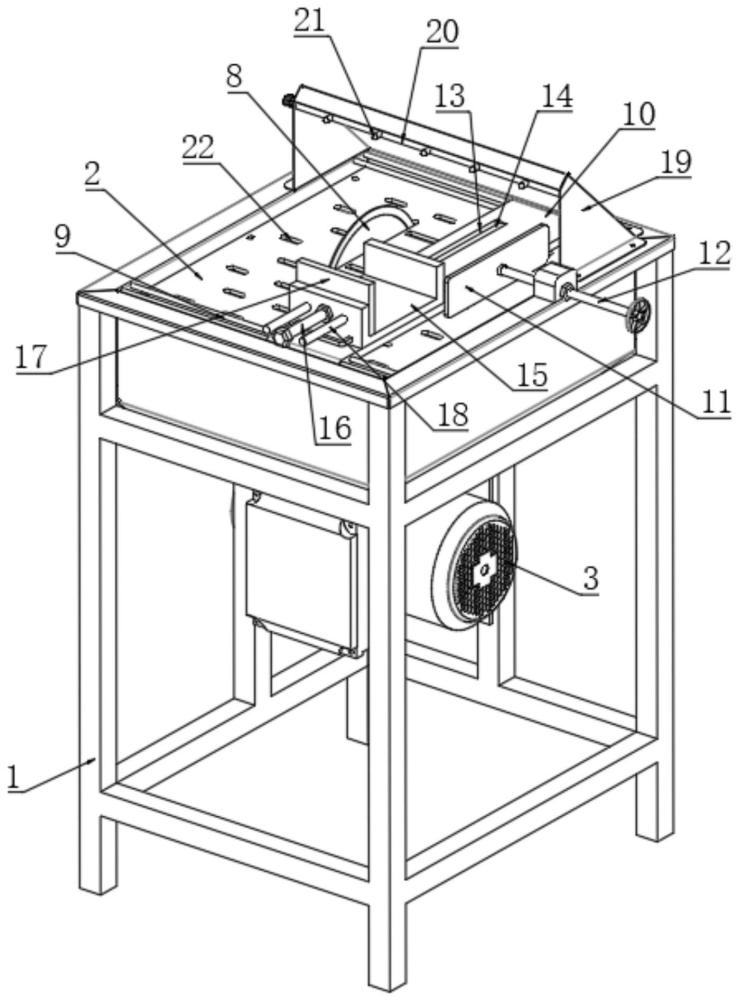

1.一種石材加工用切割裝置，其特征在于：包括支撐架(1)，所述支撐架(1)上端固定安裝設置有切割臺(2)，所述支撐架(1)中部內側固定安裝設置有切割電機(3)，所述切割電機(3)外側傳動軸部分固定安裝設置有第一皮帶輪(4)，所述第一皮帶輪(4)外端通過皮帶傳動連接有第二皮帶輪(5)，所述第二皮帶輪(5)中部固定安裝設置有切割軸(7)，所述切割軸(7)內側固定安裝設置有用于對石材進行切割的切割片(8)；

2.根據權利要求1所述的一種石材加工用切割裝置，其特征在于：所述切割軸(7)通過轉軸轉動連接在切割臺(2)內側端，所述切割片(8)上端貫穿至切割臺(2)上端面。

3.根據權利要求2所述的一種石材加工用切割裝置，其特征在于：所述第一限位滑桿(9)數量有四個，每兩個所述切割臺(2)為一組，兩組所述切割臺(2)分別以切割臺(2)上端前后側對稱分布。

4.根據權利要求3所述的一種石材加工用切割裝置，其特征在于：所述調節螺桿(12)貫穿螺紋連接在支撐架(1)上頂端外側，所述調節螺桿(12)外側固定安裝設置有用于轉動調節螺桿(12)的轉把。

5.根據權利要求4所述的一種石材加工用切割裝置，其特征在于：所述限位滑槽(13)數量有兩個，分別以所述移動臺(10)中部兩側對稱分布，所述夾持板(17)下端貼合活動連接在u形夾持臺(15)內底部。

6.根據權利要求5所述的一種石材加工用切割裝置，其特征在于：所述限位柱(18)數量有兩個，分別以所述夾持板(17)后端兩側對稱分布，所述限位柱(18)外曲面貫穿貼合活動連接在u形夾持臺(15)前端。

7.根據權利要求6所述的一種石材加工用切割裝置，其特征在于：所述連接管(20)外側開設有螺紋接口，使得通過所述螺紋接口與外部供水管道進行連接。

8.根據權利要求7所述的一種石材加工用切割裝置，其特征在于：所述防塵噴頭(21)數量有若干個，分別以所述連接管(20)前端對稱分布，所述集水槽(22)數量有若干個，分別以所述切割臺(2)上端對稱分布。

技術總結
本技術公開了一種石材加工用切割裝置，包括支撐架，所述支撐架上端固定安裝設置有切割臺，所述支撐架中部內側固定安裝設置有切割電機，所述切割電機外側傳動軸部分固定安裝設置有第一皮帶輪，所述第一皮帶輪外端通過皮帶傳動連接有第二皮帶輪，所述第二皮帶輪中部固定安裝設置有切割軸，所述切割軸內側固定安裝設置有用于對石材進行切割的切割片；所述切割臺上端前后側固定安裝設置有第一限位滑桿，所述第一限位滑桿外曲面貫穿貼合活動連接有移動臺，所述移動臺后端外側固定安裝設置有推板，所述推板外側通過轉軸轉動連接有調節螺桿。本技術實現對夾持固定的石材進行切割的同時，便于調節石材的切割位置。

技術研發人員：林敬聰
受保護的技術使用者：高唐皓鑫精密機械有限公司
技術研發日：20240509
技術公布日：2025/4/28
