本技術涉及鋼筋混凝土結構施工工具，更為具體地，涉及一種鋼筋保護層調節工具。

背景技術：

1、鋼筋保護層是指最外層鋼筋外邊緣至混凝土表面的距離，鋼筋保護層具有保護鋼筋籠架不被銹蝕和粘結錨固的作用，保證了混凝土構件的耐久性和安全性，鋼筋保護層的厚度對混凝土結構的耐久性和安全性影響非常重要。鋼筋混凝土結構澆筑時，常常因鋼筋保護層厚度不夠導致質量事故發生，特別是體量大的鋼筋混凝土現澆結構，鋼筋跨度大，保護層容易出問題。

2、而且，在模板和鋼筋之間放置混凝土墊塊以擴大承壓保護層時，在保護層過薄的位置，混凝土墊塊受較大的力作用，極易碎裂，在保護層過大的位置，墊塊又會不受力掉落，墊塊得不到有效的安裝。保護層厚度調整一直是施工過程中的重點和難點。

技術實現思路

1、鑒于上述問題，本實用新型的目的是提供一種鋼筋保護層調節工具，能夠將鋼筋保護層調節準確，調節輕松，保障鋼筋保護層符合設計和規范的要求，提高施工質量。

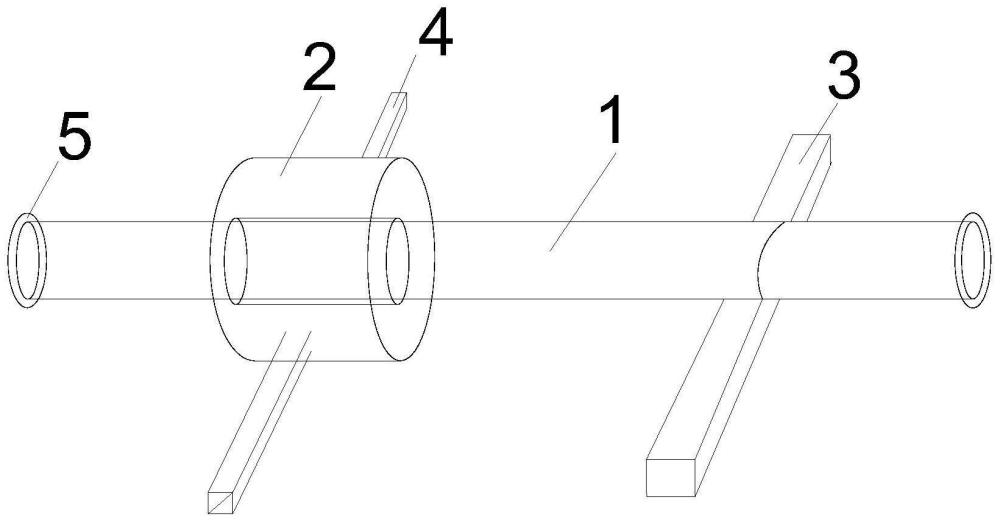

2、本實用新型提供的一種鋼筋保護層調節工具，包括帶有螺紋的轉軸和旋接在所述轉軸上的套筒，在所述轉軸上設置有旋轉把手，所述轉軸的長度與待澆筑的外模的兩個相對的模板的間距相等，在所述套筒的外壁上設置有兩個固定桿，所述兩個固定桿在同一直線上，所述直線與所述套筒的一條直徑重合；

3、所述轉軸的兩端分別頂在所述兩個相對的模板的內壁上，所述固定桿與所述待調節的鋼筋籠最外側的鋼筋固定，轉動所述旋轉把手調節所述鋼筋的位置。

4、在所述轉軸的端部設置有圓形的頂板。

5、所述旋轉把手和所述套筒分別位于所述鋼筋籠的兩側。

6、所述旋轉把手設置在所述轉軸的中部。

7、所述轉軸為全螺紋桿。

8、所述套筒的長度不小于30mm，所述套筒的直徑小于相鄰的所述鋼筋的間距。

9、所述轉軸的直徑不小于15mm。

10、所述固定桿的長度不小于20cm。

11、所述固定桿和所述鋼筋通過鋼絲綁扎。

12、所述轉軸的兩端均設置在軸承中，所述軸承與所述模板的內壁頂緊。

13、從上面的描述可知，本實用新型提供的鋼筋保護層調節工具，包括旋接在一起的套筒和轉軸，轉軸的兩端分別頂在兩個相對的模板內壁上，套筒的兩個固定桿與待調節的鋼筋籠最外側鋼筋固定，轉動轉軸，轉軸位置不變，驅動套筒在轉軸上移動，從而調節最外側鋼筋的位置，調節最外側鋼筋與模板之間的距離。本實用新型根據簡單的螺紋螺桿連接原理，驅動套筒移動，改變鋼筋的位置，調節鋼筋保護層厚度，在較小的鋼筋籠空間內調節方便省力，提高施工效率。

技術特征：

1.一種鋼筋保護層調節工具，其特征在于，包括帶有螺紋的轉軸和旋接在所述轉軸上的套筒，在所述轉軸上設置有旋轉把手，所述轉軸的長度與待澆筑的外模的兩個相對的模板的間距相等，在所述套筒的外壁上設置有兩個固定桿，所述兩個固定桿在同一直線上，所述直線與所述套筒的一條直徑重合；

2.如權利要求1所述的鋼筋保護層調節工具，其特征在于，在所述轉軸的端部設置有圓形的頂板。

3.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述旋轉把手和所述套筒分別位于所述鋼筋籠的兩側。

4.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述旋轉把手設置在所述轉軸的中部。

5.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述轉軸為全螺紋桿。

6.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述套筒的長度不小于30mm，所述套筒的直徑小于相鄰的所述鋼筋的間距。

7.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述轉軸的直徑不小于15mm。

8.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述固定桿的長度不小于20cm。

9.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述固定桿和所述鋼筋通過鋼絲綁扎。

10.如權利要求1所述的鋼筋保護層調節工具，其特征在于，所述轉軸的兩端均設置在軸承中，所述軸承與所述模板的內壁頂緊。

技術總結
本技術提供一種鋼筋保護層調節工具，包括帶有螺紋的轉軸和旋接在所述轉軸上的套筒，在所述轉軸上設置有旋轉把手，所述轉軸的長度與待澆筑的外模的兩個相對的模板的間距相等，在所述套筒的外壁上設置有兩個固定桿，所述兩個固定桿在同一直線上，所述直線與所述套筒的一條直徑重合；所述轉軸的兩端分別頂在所述兩個相對的模板的內壁上，所述固定桿與所述待調節的鋼筋籠最外側的鋼筋固定，轉動所述旋轉把手調節所述鋼筋的位置。采用本技術能夠將鋼筋保護層調節準確，調節輕松，保障鋼筋保護層符合設計和規范的要求，提高施工質量。

技術研發人員：任海鵬,王孟
受保護的技術使用者：中冶交通建設集團有限公司
技術研發日：20240603
技術公布日：2025/4/28
