本技術涉及玻璃幕墻，尤其是指一種大尺寸單元板塊玻璃托碼的連接結構及玻璃幕墻。

背景技術：

1、超大尺寸的單元式玻璃幕墻，因為玻璃自重大，橫梁跨度大，在玻璃自重作用下橫梁的撓度很難滿足要求，通常需要在橫梁中加鋼插芯來增強橫梁的豎向剛度，在鋁橫梁中加鋼插芯的做法會影響加工精度，且鋼材易腐蝕，會影響單元板塊的使用效果。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種結構合理、安裝方便、可靠性和安全性高的大尺寸單元板塊玻璃托碼的連接結構及玻璃幕墻。

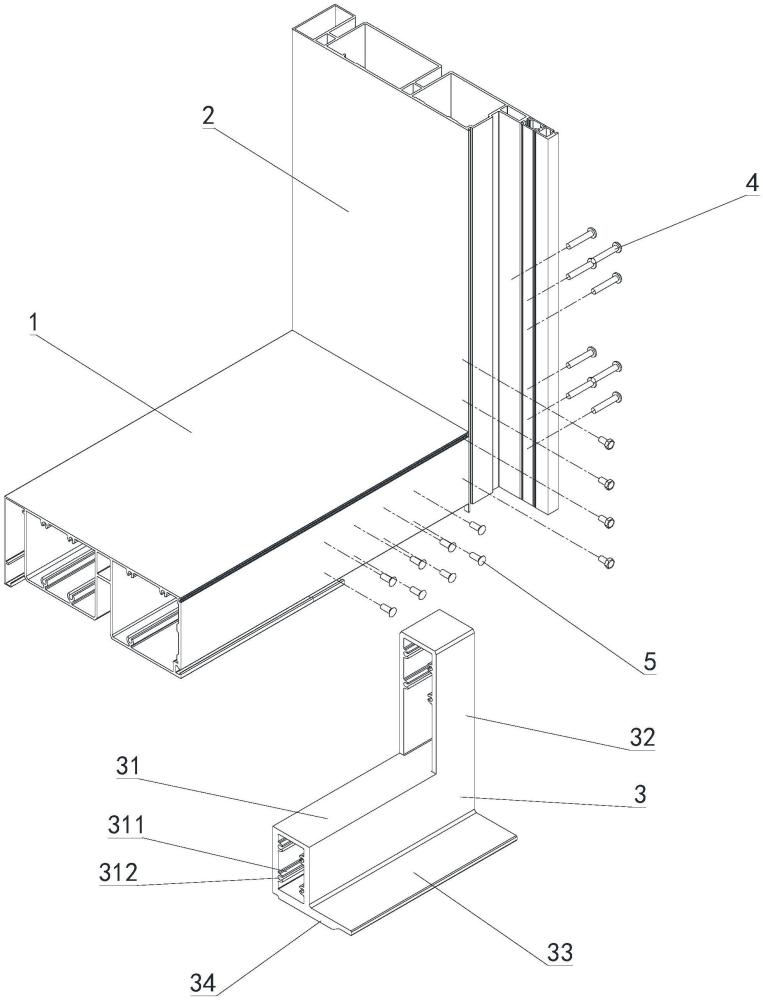

2、為了解決上述技術問題，本實用新型采用的技術方案為：一種大尺寸單元板塊玻璃托碼的連接結構，包括中空的橫梁、中空的立柱和托碼，所述托碼包括橫梁連接部和立柱連接部，所述橫梁連接部和立柱連接部相互垂直，所述橫梁連接部插設于所述橫梁，所述立柱連接部插設于所述立柱，所述橫梁連接部的側面設有托板，所述橫梁對應所述托板設有開口。

3、進一步的，所述托碼的底部設有加強臺。

4、進一步的，所述橫梁連接部為中空結構，所述橫梁連接部內沿長度方向設有加強筋。

5、進一步的，所述加強筋的端面設有連接螺孔。

6、進一步的，所述托板設有墊片安裝位。

7、進一步的，所述橫梁連接部靠近所述托板的一側設有多個魚眼孔。

8、進一步的，所述托碼與橫梁通過沉頭螺絲固定連接。

9、進一步的，所述托碼與立柱通過自攻螺絲固定連接。

10、進一步的，所述托碼的材質為鋁或鋁合金。

11、本實用新型還涉及一種玻璃幕墻，包括如上述任意一項所述的大尺寸單元板塊玻璃托碼的連接結構。

12、本實用新型的有益效果在于：提供了一種能夠讓幕墻承受大尺寸單元式玻璃的大尺寸單元板塊玻璃托碼的連接結構，該安裝結構在滿足保證橫梁豎向剛度的同時，對大尺寸單元式玻璃提供安全可靠的支撐，降低了加工精度要求，安裝方便，安全可靠，方便了大尺寸單元式玻璃的使用，具備很好的推廣價值。

技術特征：

1.一種大尺寸單元板塊玻璃托碼的連接結構，其特征在于：包括中空的橫梁、中空的立柱和托碼，所述托碼包括橫梁連接部和立柱連接部，所述橫梁連接部和立柱連接部相互垂直，所述橫梁連接部插設于所述橫梁，所述立柱連接部插設于所述立柱，所述橫梁連接部的側面設有托板，所述橫梁對應所述托板設有開口。

2.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述托碼的底部設有加強臺。

3.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述橫梁連接部為中空結構，所述橫梁連接部內沿長度方向設有加強筋。

4.根據權利要求3所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述加強筋的端面設有連接螺孔。

5.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述托板設有墊片安裝位。

6.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述橫梁連接部靠近所述托板的一側設有多個魚眼孔。

7.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述托碼與橫梁通過沉頭螺絲固定連接。

8.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述托碼與立柱通過自攻螺絲固定連接。

9.根據權利要求1所述的大尺寸單元板塊玻璃托碼的連接結構，其特征在于：所述托碼的材質為鋁或鋁合金。

10.一種玻璃幕墻，其特征在于：包括如權利要求1-9任意一項所述的大尺寸單元板塊玻璃托碼的連接結構。

技術總結
本技術提供了一種大尺寸單元板塊玻璃托碼的連接結構及玻璃幕墻，包括中空的橫梁、中空的立柱和托碼，所述托碼包括橫梁連接部和立柱連接部，所述橫梁連接部和立柱連接部相互垂直，所述橫梁連接部插設于所述橫梁，所述立柱連接部插設于所述立柱，所述橫梁連接部的側面設有托板，所述橫梁對應所述托板設有開口。本技術的有益效果在于：提供了一種能夠讓幕墻承受大尺寸單元式玻璃的大尺寸單元板塊玻璃托碼的連接結構，該安裝結構在滿足保證橫梁豎向剛度的同時，對大尺寸單元式玻璃提供安全可靠的支撐，降低了加工精度要求，安裝方便，安全可靠，方便了大尺寸單元式玻璃的使用，具備很好的推廣價值。

技術研發人員：劉寶,張烽民,楊俊,蔡廣劍,高振宇
受保護的技術使用者：深圳市三鑫科技發展有限公司
技術研發日：20240620
技術公布日：2025/4/28
