本技術涉及一種砌塊成型裝置，具體為混凝土砌塊成型裝置，屬于混凝土砌塊。

背景技術：

1、混凝土砌塊是一種用混凝土制成的建筑砌塊，它是一種常用的建筑材料，用于砌筑墻體、隔斷、基礎等，具有強度高、耐久性好、抗震性好、施工方便、造價和可塑性強等特點。

2、砌塊成型裝置是一種用于生產混凝土砌塊的專用機械設備。它通過將混凝土原料經過攪拌、澆筑、搗固、擠壓、養護等一系列工藝流程，自動化地制成各種規格和形狀的砌塊。

3、傳統的混凝土砌塊成型裝置在進行使用時，由于裝置通常僅具備一套模具，且模具的位置是相對固定的，從而導致在進行加工過程中，只有當模具內的混凝土搗固、擠壓完成，并脫模后，才能繼續向模具內添加混凝土原料，嚴重影響了生產效率。

4、為此，提出一種混凝土砌塊成型裝置。

技術實現思路

1、有鑒于此，本實用新型提供一種混凝土砌塊成型裝置，以解決或緩解現有技術中存在的技術問題，至少提供有益的選擇。

2、本實用新型實施例的技術方案是這樣實現的：一種混凝土砌塊成型裝置，包括機體組件和具有兩個模倉的模型機構，所述機體組件包括外機架、兩個原料倉和輸送機；

3、其中，兩個所述原料倉均固定連接于所述外機架的內側壁頂部，所述輸送機設于所述外機架的內側壁底部，所述模型機構滑動連接于兩個所述原料倉的底部，兩個所述原料倉之間安裝有擠壓成型機構，所述外機架和模型機構之間安裝有驅動機構，所述擠壓成型機構的底部安裝有脫模下料機構；

4、其中，所述模型機構用于依次收集兩個原料倉內排出的混凝土原料，并配合擠壓成型機構進行開模卸料；

5、其中，所述擠壓成型機構用于對模型機構內的混凝土原料進行搗固和擠壓成型；

6、其中，所述驅動機構用于驅動模型機構往復運動；

7、其中，所述脫模下料機構用于配合擠壓成型機構進行蓄力，并在開模后，通過釋放力將成型后的混凝土砌塊從模型機構內頂出，進行脫模卸料。

8、進一步優選的，所述模型機構包括兩個阻料板、兩個第一導軌、兩個壓模倉、兩個開模驅動電機、兩個底版和兩個螺紋軸；

9、其中，兩個所述第一導軌固定連接于兩個所述阻料板的上表面，兩個所述第一導軌的外側壁均滑動連接于兩個所述原料倉的內側壁底部，兩個所述壓模倉分別設于兩個第一導軌相鄰的一側，兩個所述壓模倉之間固定連接。

10、進一步優選的，兩個所述開模驅動電機分別安裝于兩個所述阻料板的一側，兩個所述底版分別滑動連接于兩個所述壓模倉的底部，兩個所述螺紋軸的一端分別通過軸承轉動連接于兩個所述壓模倉的一側，兩個所述螺紋軸的另一端分別固定連接于兩個所述開模驅動電機的輸出軸，兩個所述螺紋軸的外側壁分別與兩個所述底版的內側壁螺紋連接。

11、進一步優選的，所述擠壓成型機構包括連接板、四個液壓缸、壓板和振動電機；

12、其中，所述連接板固定連接于兩個所述原料倉之間，四個所述液壓缸均安裝于所述連接板的底部，所述壓板固定連接于四個所述液壓缸的活塞桿一端，所述振動電機安裝于壓板的上表面中部。

13、進一步優選的，所述驅動機構包括兩個換模驅動電機、兩個驅動齒輪和兩個齒條；

14、其中，兩個所述換模驅動電機對稱安裝于所述外機架的外側，兩個所述驅動齒輪分別固定連接于兩個所述換模驅動電機的輸出軸，兩個所述齒條分別固定連接于兩個所述壓模倉的外側，兩個所述驅動齒輪的外側壁分別與兩個所述齒條的底部嚙合連接。

15、進一步優選的，所述脫模下料機構包括若干壓塊、若干滑槽、若干限位板和若干彈簧；

16、其中，若干所述滑槽均開設于所述壓板的內部，若干所述限位板分別滑動連接于若干所述滑槽的內側壁，若干所述壓塊分別固定連接于若干所述限位板的底部，并延伸至壓板的下方，若干所述彈簧的一端分別固定連接于若干所述滑槽的內側壁頂部，若干所述彈簧的另一端分別固定連接于若干限位板的上表面。

17、進一步優選的，兩個所述阻料板的底部一側均固定連接有兩個導向軸，兩個所述導向軸的另一端固定連接于所述壓模倉的一側，所述底版的內側壁與所述導向軸的外側壁滑動連接。

18、進一步優選的，兩個所述底版的上表面均固定連接有兩個第二導軌，所述第二導軌的外側壁與所述壓模倉的內側壁底部滑動連接。

19、本實用新型實施例由于采用以上技術方案，其具有以下優點：

20、一、本實用新型通過利用驅動機構驅動模型機構往復運動，以便通過擠壓成型機構對一個模倉內的混凝土原料進行搗固、擠壓成型時，利用另一個模倉對原料倉內排出的混凝土原料進行收集，然后通過往復調換兩個模倉的位置，以便進行連續性的生產作業，節約了等待添加原料消耗的時間，提高了生產效率。

21、二、本實用新型通過脫模下料機構在擠壓成型機構對混凝土原料擠壓成型時進行蓄力，以便在模型機構開模完成后，利用脫模下料機構通過釋放力將成型后的混凝土砌塊從模型機構內頂出，進行脫模卸料。

22、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

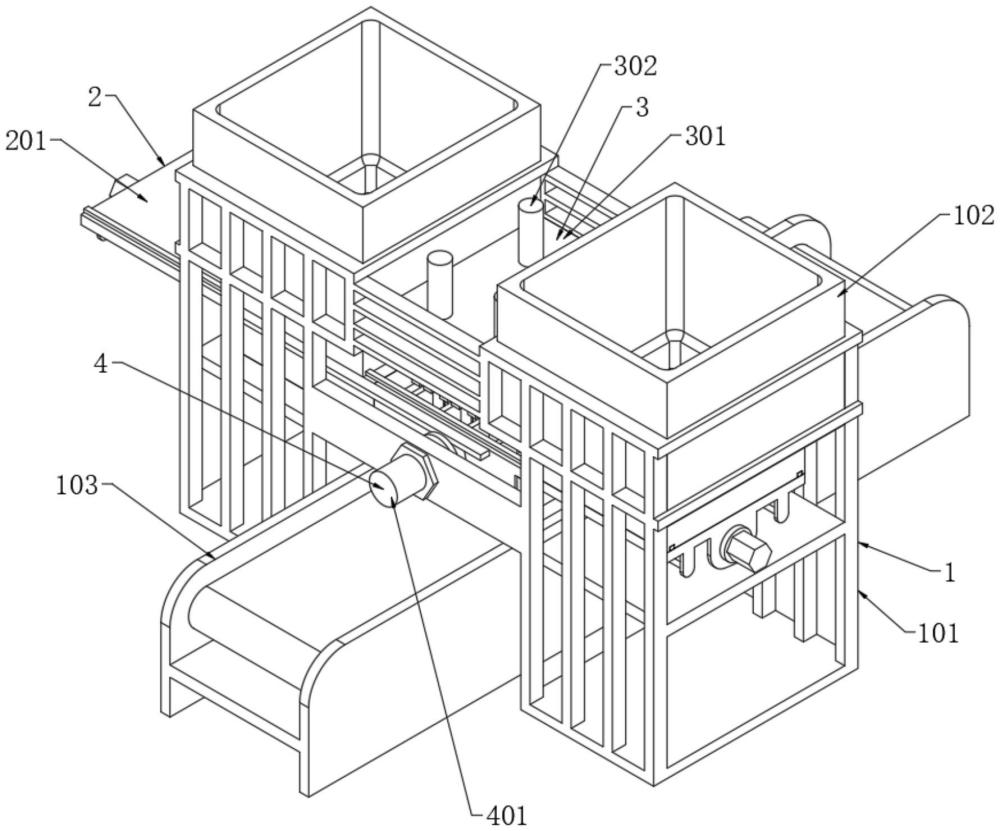

1.一種混凝土砌塊成型裝置，包括機體組件(1)和具有兩個模倉的模型機構(2)，其特征在于，所述機體組件(1)包括外機架(101)、兩個原料倉(102)和輸送機(103)；

2.根據權利要求1所述的混凝土砌塊成型裝置，其特征在于：所述模型機構(2)包括兩個阻料板(201)、兩個第一導軌(202)、兩個壓模倉(203)、兩個開模驅動電機(204)、兩個底版(205)和兩個螺紋軸(206)；

3.根據權利要求2所述的混凝土砌塊成型裝置，其特征在于：兩個所述開模驅動電機(204)分別安裝于兩個所述阻料板(201)的一側，兩個所述底版(205)分別滑動連接于兩個所述壓模倉(203)的底部，兩個所述螺紋軸(206)的一端分別通過軸承轉動連接于兩個所述壓模倉(203)的一側，兩個所述螺紋軸(206)的另一端分別固定連接于兩個所述開模驅動電機(204)的輸出軸，兩個所述螺紋軸(206)的外側壁分別與兩個所述底版(205)的內側壁螺紋連接。

4.根據權利要求1所述的混凝土砌塊成型裝置，其特征在于：所述擠壓成型機構(3)包括連接板(301)、四個液壓缸(302)、壓板(303)和振動電機(304)；

5.根據權利要求2所述的混凝土砌塊成型裝置，其特征在于：所述驅動機構(4)包括兩個換模驅動電機(401)、兩個驅動齒輪(402)和兩個齒條(403)；

6.根據權利要求4所述的混凝土砌塊成型裝置，其特征在于：所述脫模下料機構(5)包括若干壓塊(501)、若干滑槽(502)、若干限位板(503)和若干彈簧(504)；

7.根據權利要求2所述的混凝土砌塊成型裝置，其特征在于：兩個所述阻料板(201)的底部一側均固定連接有兩個導向軸(61)，兩個所述導向軸(61)的另一端固定連接于所述壓模倉(203)的一側，所述底版(205)的內側壁與所述導向軸(61)的外側壁滑動連接。

8.根據權利要求2所述的混凝土砌塊成型裝置，其特征在于：兩個所述底版(205)的上表面均固定連接有兩個第二導軌(62)，所述第二導軌(62)的外側壁與所述壓模倉(203)的內側壁底部滑動連接。

技術總結
本技術提供了一種混凝土砌塊成型裝置，包括機體組件和具有兩個模倉的模型機構，所述機體組件包括外機架、兩個原料倉和輸送機；其中，兩個所述原料倉均固定連接于所述外機架的內側壁頂部，所述輸送機設于所述外機架的內側壁底部，所述模型機構滑動連接于兩個所述原料倉的底部，兩個所述原料倉之間安裝有擠壓成型機構；本技術通過利用驅動機構驅動模型機構往復運動，以便通過擠壓成型機構對一個模倉內的混凝土原料進行搗固、擠壓成型時，利用另一個模倉對原料倉內排出的混凝土原料進行收集，然后通過往復調換兩個模倉的位置，以便進行連續性的生產作業，節約了等待添加原料消耗的時間，提高了生產效率。

技術研發人員：廖永強
受保護的技術使用者：清遠豐誠混凝土有限公司
技術研發日：20240618
技術公布日：2025/4/28
