本技術涉及圍護結構，尤其涉及一種建筑圍護結構。

背景技術：

1、建筑圍護結構是指圍合建筑空間四周的墻體、門、窗、頂棚等，能夠有效地抵御不利環境的影響，它分為透明和不透明兩種類型，其中不透明圍護結構包括墻、屋面、地板、頂棚等，而透明圍護結構則包括窗戶、天窗、陽臺門、玻璃隔斷等。

2、隨著建筑技術的演進，現代建筑多采用鋼筋混凝土或鋼結構等現代材料制造，但在夏季或室外溫度過高時，強烈的太陽輻射和高氣溫使屋頂、墻面等圍護結構表面溫度升高，進而通過熱傳導將熱量傳遞到室內，使室內溫度顯著上升，導致室內的熱舒適度下降，影響人們?cè)谑覂?nèi)的正常活動和工作效率。

技術實現思路

1、本實用新型的目的是為了解決上述設備在使用時，由于建筑圍護結構在使用過程中，太陽輻射和高氣溫通過熱傳導將熱量傳遞到室內，導致降低了室內熱舒適度的問題，從而提出的一種建筑圍護結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種建筑圍護結構，包括建筑本體，所述建筑本體的頂部固定安裝有兩組第一支撐柱，兩組所述第一支撐柱的外壁一側之間均固定連接有第一固定板，一組所述第一固定板的頂部均固定連接有滑軌，一組所述滑軌的外表壁均活動套設有多個第一滑塊，多組所述第一滑塊的外壁一側之間固定連接有第一連接桿，兩組所述第一支撐柱其中兩個的外壁一側之間固定連接有第二連接桿，多個所述第一連接桿的頂部之間固定連接有遮陽篷，且第二連接桿的頂部與遮陽篷的底部固定連接，所述建筑本體的頂部固定安裝有兩個第二支撐柱，兩個所述第二支撐柱的外壁一側之間固定連接有第二固定板，所述第二固定板的底部開設有滑槽，所述滑槽的內表壁滑動嵌設有第二滑塊，所述第二滑塊的內表壁螺紋連接有螺紋桿，所述螺紋桿的外壁一側固定連接有驅動電機，所述螺紋桿的外表壁固定套設有兩個軸承，所述第二滑塊的底部固定連接有移動架，且多組第一滑塊其中一組的底部與移動架的頂部固定連接。

3、優選的，所述建筑本體的頂部固定連接有蓄電池，所述建筑本體的頂部固定安裝有防護罩。

4、優選的，所述防護罩的頂部固定安裝有第三支撐柱，所述第三支撐柱的外壁一側開設有活動槽。

5、優選的，所述活動槽的內表壁活動插設有活動桿，所述活動桿的外表壁固定套設有轉動塊。

6、優選的，所述轉動塊的頂部固定安裝有安裝架，所述第三支撐柱的外壁一側固定安裝有第一固定座。

7、優選的，所述第一固定座的內部活動套設有液壓桿，所述液壓桿的內表壁活動插設有第二固定座。

8、優選的，所述第二固定座的頂部固定連接有太陽能板，且安裝架的頂部與太陽能板的底部固定連接。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過在圍護結構各組件的相互作用下，利用驅動電機的驅動，遮陽篷能夠在建筑本體的頂部完全展開，通過這種方式可以有效防止太陽輻射和高溫對室內環境造成的不良影響，通過遮陽篷的展開，建筑內部可以維持更為舒適的溫度和光線條件，從而提高居住或工作的舒適性。

11、2、本實用新型中，通過在圍護結構各組件的相互作用下，可以將太陽能轉化為電能并儲存于蓄電池內，并且通過液壓桿的驅動可以調節太陽能板角度，從而最大化太陽能的轉化效率，通過這種方式不僅降低對外部電網的依賴，還符合綠色、環保理念，為建筑提供可靠電力供應，同時減少能源浪費。

技術特征：

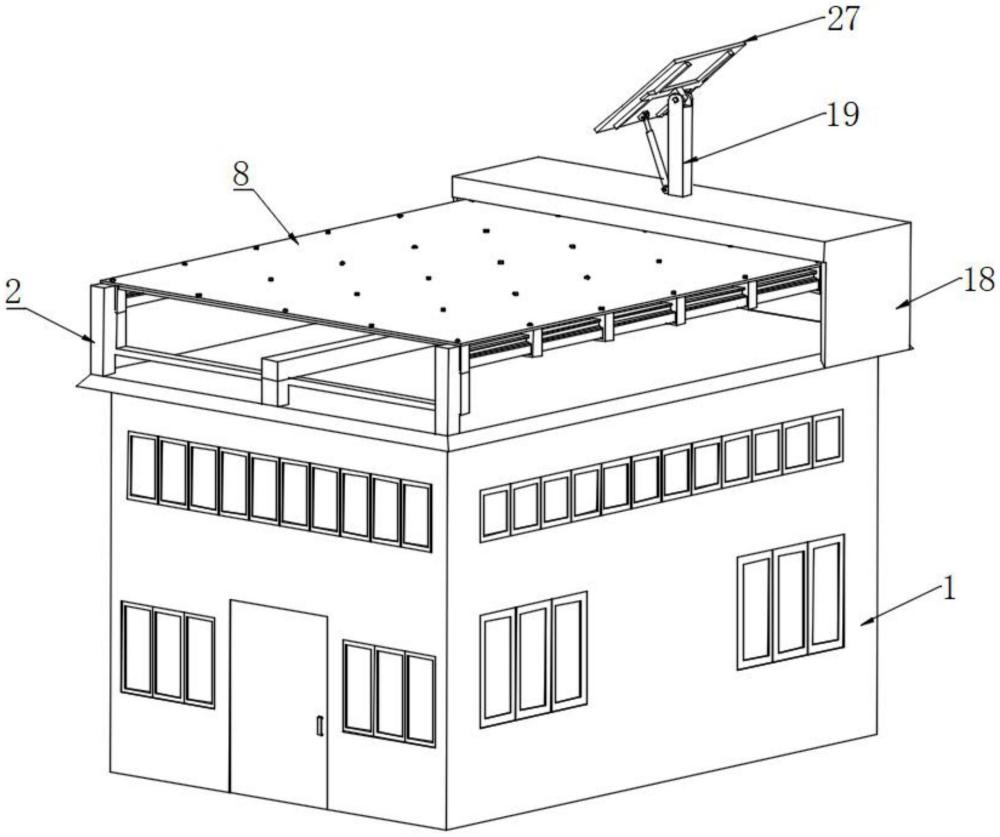

1.一種建筑圍護結構，包括建筑本體(1)，其特征在于：所述建筑本體(1)的頂部固定安裝有兩組第一支撐柱(2)，兩組所述第一支撐柱(2)的外壁一側之間均固定連接有第一固定板(3)，一組所述第一固定板(3)的頂部均固定連接有滑軌(4)，一組所述滑軌(4)的外表壁均活動套設有多個第一滑塊(5)，多組所述第一滑塊(5)的外壁一側之間固定連接有第一連接桿(6)，兩組所述第一支撐柱(2)其中兩個的外壁一側之間固定連接有第二連接桿(7)，多個所述第一連接桿(6)的頂部之間固定連接有遮陽篷(8)，且第二連接桿(7)的頂部與遮陽篷(8)的底部固定連接，所述建筑本體(1)的頂部固定安裝有兩個第二支撐柱(9)，兩個所述第二支撐柱(9)的外壁一側之間固定連接有第二固定板(10)，所述第二固定板(10)的底部開設有滑槽(11)，所述滑槽(11)的內表壁滑動嵌設有第二滑塊(12)，所述第二滑塊(12)的內表壁螺紋連接有螺紋桿(13)，所述螺紋桿(13)的外壁一側固定連接有驅動電機(14)，所述螺紋桿(13)的外表壁固定套設有兩個軸承(15)，所述第二滑塊(12)的底部固定連接有移動架(16)，且多組第一滑塊(5)其中一組的底部與移動架(16)的頂部固定連接。

2.根據權利要求1所述的一種建筑圍護結構，其特征在于：所述建筑本體(1)的頂部固定連接有蓄電池(17)，所述建筑本體(1)的頂部固定安裝有防護罩(18)。

3.根據權利要求2所述的一種建筑圍護結構，其特征在于：所述防護罩(18)的頂部固定安裝有第三支撐柱(19)，所述第三支撐柱(19)的外壁一側開設有活動槽(20)。

4.根據權利要求3所述的一種建筑圍護結構，其特征在于：所述活動槽(20)的內表壁活動插設有活動桿(21)，所述活動桿(21)的外表壁固定套設有轉動塊(22)。

5.根據權利要求4所述的一種建筑圍護結構，其特征在于：所述轉動塊(22)的頂部固定安裝有安裝架(23)，所述第三支撐柱(19)的外壁一側固定安裝有第一固定座(24)。

6.根據權利要求5所述的一種建筑圍護結構，其特征在于：所述第一固定座(24)的內部活動套設有液壓桿(25)，所述液壓桿(25)的內表壁活動插設有第二固定座(26)。

7.根據權利要求6所述的一種建筑圍護結構，其特征在于：所述第二固定座(26)的頂部固定連接有太陽能板(27)，且安裝架(23)的頂部與太陽能板(27)的底部固定連接。

技術總結
本技術提供一種建筑圍護結構，涉及圍護結構技術領域，包括建筑本體，建筑本體的頂部固定安裝有兩組第一支撐柱，兩組第一支撐柱的外壁一側之間均固定連接有第一固定板，一組第一固定板的頂部均固定連接有滑軌，一組滑軌的外表壁均活動套設有多個第一滑塊，多組第一滑塊的外壁一側之間固定連接有第一連接桿。本技術中，通過在圍護結構各組件的相互作用下，利用驅動電機的驅動，遮陽篷能夠在建筑本體的頂部完全展開，通過這種方式可以有效防止太陽輻射和高溫對室內環境造成的不良影響，通過遮陽篷的展開，建筑內部可以維持更為舒適的溫度和光線條件，從而提高居住或工作的舒適性。

技術研發人員：吳翠云
受保護的技術使用者：浙江麗建環境建設有限公司
技術研發日：20240618
技術公布日：2025/4/28
