本技術屬于自密實混凝土澆筑的，具體地說，涉及一種混凝土振搗裝置及振搗系統。

背景技術：

1、目前，在混凝土的澆筑過程中，混凝土會夾帶著空氣進入澆筑腔，并使得混凝土內形成氣泡，如不將其驅除，會造成混凝土密實度降低的情況，影響工程質量?，F有的方法是，采用振搗設備對澆筑的混凝土進行振搗，使得氣泡順利排出混凝土，進而提高混凝土的密實程度。然而，現有的振搗設備一般為手持式的，而且振搗的深度及范圍極為有限，無法達到預期的排氣效果，致使工程質量降低，同時作業效率較低。

技術實現思路

1、本實用新型提供一種混凝土振搗裝置及振搗系統，用以提高振搗的范圍，有效地排出混凝土中的氣體，提高作業效率，確保工程質量達標。

2、為實現上述目的，本實用新型所采用的技術方案如下：

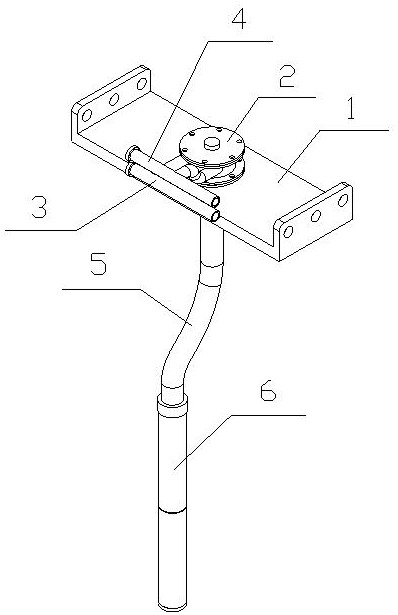

3、一種混凝土振搗裝置，包括安裝于連接座上的氣動驅動機構，所述氣動驅動機構的輸出端連接有傳動組件，所述傳動組件遠離氣動驅動機構的一端可拆卸連接有至少一個可拆式振搗組件；當可拆式振搗組件的數量不少于兩個時，這些可拆式振搗組件依次首尾連接并形成直桿狀結構。

4、進一步地，所述氣動驅動機構包括安裝于連接座上端面上的葉輪殼，于所述葉輪殼上構造有進氣接頭管和出氣接頭管，一轉軸轉動安裝于連接座上，且于所述轉軸上裝配有氣動葉輪，所述氣動葉輪裝配于葉輪殼內，于葉輪殼遠離連接座的一端可拆卸連接有密封端蓋。

5、進一步地，所述傳動組件包括一端與轉軸下端連接的軟軸，于所述軟軸外套設有一根護軸膠管，所述護軸膠管的一端與連接座可拆卸連接，軟軸和護軸膠管遠離連接座的一端分別與可拆式振搗組件的相對應部位連接。

6、進一步地，所述可拆式振搗組件包括同軸設置于振搗管內的連接軸，于所述連接軸的外周面的一側構造有偏振配重塊，所述偏振配重塊沿連接軸的軸向延伸至連接軸的兩端，所述護軸膠管與振搗管相對應的端部可拆卸連接，軟軸與連接軸相對應的端部可拆卸連接。

7、進一步地，相鄰可拆式振搗組件的兩個振搗管螺紋連接在一起，于連接軸的軸向兩端分別構造有螺紋頭和螺紋孔，相鄰連接軸上的螺紋頭螺紋連接于相應的螺紋孔內，且相鄰偏振配重塊相互對齊。

8、進一步地，于所述振搗管遠離連接座的一端螺紋連接有密封接頭。

9、本實用新型還公開了一種基于上述的混凝土振搗裝置的振搗系統，包括依次連接的多個混凝土振搗裝置，這些混凝土振搗裝置沿單一方向并排連接在一起；或者這些混凝土振搗裝置沿圓周方向間隔設置，且相鄰的混凝土振搗裝置通過轉接座連接；各混凝土振搗裝置的氣動驅動機構的進氣接頭管和出氣接頭管分別與進氣總管和出氣總管連通。

10、進一步地，當混凝土振搗裝置沿單一方向并排連接在一起時，這些混凝土振搗裝置的連接座通過彈性間距調整機構連接，且所述彈性間距調整機構與裝配座連接。

11、進一步地，所述彈性間距調整機構包括沿混凝土振搗裝置的排列方向依次活動穿過各混凝土振搗裝置的連接桿，于相鄰的連接座之間設置有連接彈簧，所述連接彈簧套裝于連接桿上，位于兩端的兩個連接座分別連接有驅動氣缸，兩個驅動氣缸相互靠近的一端與裝配座連接固定。

12、進一步地，所述連接桿的數量為兩根，這兩根連接桿并排設置，兩連接桿的同側端部通過擋板連接固定。

13、本實用新型由于采用了上述的結構，其與現有技術相比，所取得的技術進步在于：本實用新型通過壓力氣體來驅動氣動驅動機構動作，使其通過傳動組件帶動可拆式振搗組件動作，可拆式振搗組件伸入混凝土內，并在混凝土內進行振搗，使得混凝土內的氣泡順利排出。而且可根據需求調整振搗的深度，即將多個可拆式振搗組件依次連接在一起，使得振搗的縱向長度加長，這樣，振搗部件插入混凝土的有效長度增大，可實現對混凝土液面以下不同深度高效振搗。本實用新型也可提高振搗的范圍，即將多個混凝土振搗裝置按照預定的形態依次連接在一起，之后通過壓力氣體同步間接驅動各個可拆式振搗組件動作，使得這些伸入混凝土內的可拆式振搗組件同步對混凝土進行振搗，進而實現高效振搗的目的。綜上可知，本實用新型能夠提高振搗的范圍，有效地排出混凝土中的氣體，提高了作業效率，確保了工程質量達標。

技術特征：

1.一種混凝土振搗裝置，其特征在于：包括安裝于連接座上的氣動驅動機構，所述氣動驅動機構的輸出端連接有傳動組件，所述傳動組件遠離氣動驅動機構的一端可拆卸連接有至少一個可拆式振搗組件；當可拆式振搗組件的數量不少于兩個時，這些可拆式振搗組件依次首尾連接并形成直桿狀結構；所述氣動驅動機構包括安裝于連接座上端面上的葉輪殼，于所述葉輪殼上構造有進氣接頭管和出氣接頭管，一轉軸轉動安裝于連接座上，且于所述轉軸上裝配有氣動葉輪，所述氣動葉輪裝配于葉輪殼內，于葉輪殼遠離連接座的一端可拆卸連接有密封端蓋；所述傳動組件包括一端與轉軸下端連接的軟軸，于所述軟軸外套設有一根護軸膠管，所述護軸膠管的一端與連接座可拆卸連接，軟軸和護軸膠管遠離連接座的一端分別與可拆式振搗組件的相對應部位連接；所述可拆式振搗組件包括同軸設置于振搗管內的連接軸，于所述連接軸的外周面的一側構造有偏振配重塊，所述偏振配重塊沿連接軸的軸向延伸至連接軸的兩端，所述護軸膠管與振搗管相對應的端部可拆卸連接，軟軸與連接軸相對應的端部可拆卸連接。

2.根據權利要求1所述的一種混凝土振搗裝置，其特征在于：相鄰可拆式振搗組件的兩個振搗管螺紋連接在一起，于連接軸的軸向兩端分別構造有螺紋頭和螺紋孔，相鄰連接軸上的螺紋頭螺紋連接于相應的螺紋孔內，且相鄰偏振配重塊相互對齊。

3.根據權利要求1所述的一種混凝土振搗裝置，其特征在于：于所述振搗管遠離連接座的一端螺紋連接有密封接頭。

4.一種基于權利要求1-3中任一項所述的混凝土振搗裝置的振搗系統，其特征在于：包括依次連接的多個混凝土振搗裝置，這些混凝土振搗裝置沿單一方向并排連接在一起；或者這些混凝土振搗裝置沿圓周方向間隔設置，且相鄰的混凝土振搗裝置通過轉接座連接；各混凝土振搗裝置的氣動驅動機構的進氣接頭管和出氣接頭管分別與進氣總管和出氣總管連通。

5.根據權利要求4所述的一種混凝土振搗裝置的振搗系統，其特征在于：當混凝土振搗裝置沿單一方向并排連接在一起時，這些混凝土振搗裝置的連接座通過彈性間距調整機構連接，且所述彈性間距調整機構與裝配座連接。

6.根據權利要求5所述的一種混凝土振搗裝置的振搗系統，其特征在于：所述彈性間距調整機構包括沿混凝土振搗裝置的排列方向依次活動穿過各混凝土振搗裝置的連接桿，于相鄰的連接座之間設置有連接彈簧，所述連接彈簧套裝于連接桿上，位于兩端的兩個連接座分別連接有驅動氣缸，兩個驅動氣缸相互靠近的一端與裝配座連接固定。

7.根據權利要求6所述的一種混凝土振搗裝置的振搗系統，其特征在于：所述連接桿的數量為兩根，這兩根連接桿并排設置，兩連接桿的同側端部通過擋板連接固定。

技術總結
本技術公開了一種混凝土振搗裝置及振搗系統，裝置包括氣動驅動機構，氣動驅動機構的輸出端連接有傳動組件，傳動組件的一端可拆卸連接有至少一個可拆式振搗組件；當可拆式振搗組件的數量不少于兩個時，這些可拆式振搗組件依次首尾連接并形成直桿狀結構。系統包括依次連接的多個混凝土振搗裝置，這些混凝土振搗裝置沿單一方向并排連接在一起；或者這些混凝土振搗裝置沿圓周方向間隔設置，且相鄰的混凝土振搗裝置通過轉接座連接；各混凝土振搗裝置的氣動驅動機構分別與進氣總管和出氣總管連通。本技術能夠提高振搗的范圍，有效地排出混凝土中的氣體，提高了作業效率，確保了工程質量達標。本技術適用于混凝土振搗的技術領域。

技術研發人員：曹福,王遠航,秦伊佐,劉田剛,辛慧,李健,徐本垚,李文宏,鐘彪,郝阿馳,張晨宇
受保護的技術使用者：中交二公局鐵路建設有限公司
技術研發日：20240626
技術公布日：2025/4/28
