本技術涉及一種防火地板，特別是一種多層復合結構的阻燃防火地板。

背景技術：

1、阻燃防火地板，一般采用具有阻燃性能的材料制成，以纖維板、刨花板、膠合板等為基材，以涂料或浸漬紙為飾面材料，通過阻燃處理得到具有一定的阻燃等級，具有防火功能的木質復合地板，以提高地板的防火安全性。

2、但是目前的阻燃防火地板，雖然保證了一定的防火功效，但是對于防水處理不夠完善，防水效果一般，無法有效全面隔絕地面和空氣中的水汽。在日常生活中，水汽不僅會從潮濕的地面返到地板上，侵蝕地板，而且還會通過相鄰地板之間的拼接縫處侵蝕到地板上；特別是在進行地板拖地清理時，拖把上的水會順著地板的拼接縫流下，滲入到地板中，從而使得木板內部潮濕，易滋生細菌發生霉變損壞板材，影響其阻燃防火功效和正常的使用。

技術實現思路

1、本實用新型的目的在于，提供一種多層復合結構的阻燃防火地板。本實用新型具有有效隔絕水汽，防水更全面的特點。

2、本實用新型的技術方案：多層復合結構的阻燃防火地板，包括阻燃基材層，阻燃基材層的下方設有防潮層，防潮層的底部設有容納槽，容納槽內設有吸附組件；所述阻燃基材層的一端設有榫頭，榫頭的底部設有下凸塊，所述阻燃基材層的另一端設有榫槽，榫槽的底部與下凸塊對應的下凹槽，下凹槽的底部設有排濕孔，防潮層的頂部設有連通容納槽和排濕孔的連通孔。

3、前述的多層復合結構的阻燃防火地板中，所述吸附組件包括在容納槽內滑動連接的置物框，置物框的表面設有流通孔，置物框內放置有活性炭包。

4、前述的多層復合結構的阻燃防火地板中，所述阻燃基材層的上方設有隔熱層，隔熱層的頂部設有開槽，開槽內通過加強肋板組成多個蜂窩孔，蜂窩孔內設有隔熱填料。

5、前述的多層復合結構的阻燃防火地板中，所述隔熱層的上方設有防火層。

6、前述的多層復合結構的阻燃防火地板中，所述阻燃基材層的表面涂覆有疏水層。

7、前述的多層復合結構的阻燃防火地板中，所述阻燃基材層的上表面和下表面均設有若干橫縱交錯的長槽，長槽內填充有阻燃填料。

8、與現有技術相比，本實用新型的有益效果為：

9、本實用新型在阻燃基材層的下方設置防潮層，可以防止地面的水汽侵蝕到阻燃基材層上而影響阻燃基材層的正常使用；相鄰地板之間通過阻燃基材層上設置的榫頭和榫槽相互契合連接，通過榫頭的下凸塊和榫槽的下凹槽連接不僅使得相鄰地板之間的拼接更加牢固，而且可以在下凹槽處聚集水汽并通過排濕孔將水汽順利流入防潮層內的容納槽中令吸附組件吸收，避免水汽通過拼接縫隙侵蝕到地板上，導致地板受潮變形、發霉，開裂，影響防火阻燃功效，防水更全面、防水效果更好。

技術特征：

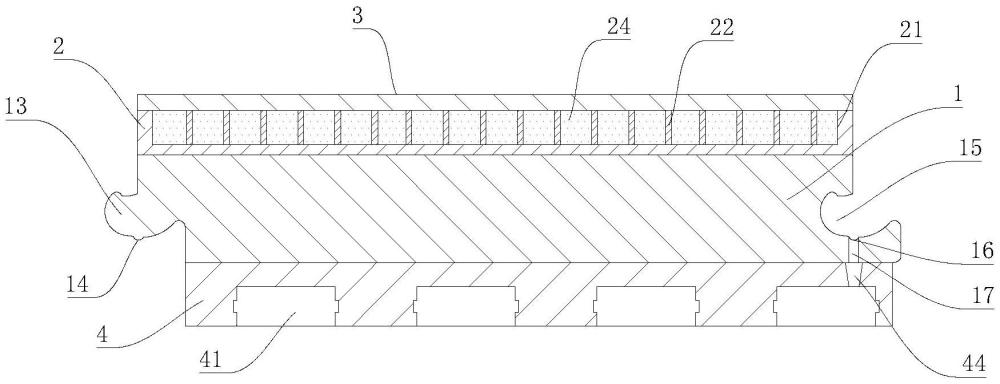

1.多層復合結構的阻燃防火地板，其特征在于：包括阻燃基材層(1)，阻燃基材層(1)的下方設有防潮層(4)，防潮層(4)的底部設有容納槽(41)，容納槽(41)內設有吸附組件；所述阻燃基材層(1)的一端設有榫頭(13)，榫頭(13)的底部設有下凸塊(14)，所述阻燃基材層(1)的另一端設有榫槽(15)，榫槽(15)的底部與下凸塊(14)對應的下凹槽(16)，下凹槽(16)的底部設有排濕孔(17)，防潮層(4)的頂部設有連通容納槽(41)和排濕孔(17)的連通孔(44)。

2.根據權利要求1所述的多層復合結構的阻燃防火地板，其特征在于：所述吸附組件包括在容納槽(41)內滑動連接的置物框(42)，置物框(42)的表面設有流通孔(43)，置物框(42)內放置有活性炭包。

3.根據權利要求1所述的多層復合結構的阻燃防火地板，其特征在于：所述阻燃基材層(1)的上方設有隔熱層(2)，隔熱層(2)的頂部設有開槽(21)，開槽(21)內通過加強肋板(22)組成多個蜂窩孔(23)，蜂窩孔(23)內設有隔熱填料(24)。

4.根據權利要求3所述的多層復合結構的阻燃防火地板，其特征在于：所述隔熱層(2)的上方設有防火層(3)。

5.根據權利要求1所述的多層復合結構的阻燃防火地板，其特征在于：所述阻燃基材層(1)的表面涂覆有疏水層。

6.根據權利要求1所述的多層復合結構的阻燃防火地板，其特征在于：所述阻燃基材層(1)的上表面和下表面均設有若干橫縱交錯的長槽(11)，長槽(11)內填充有阻燃填料(12)。

技術總結
本技術公開了一種多層復合結構的阻燃防火地板，包括阻燃基材層(1)，阻燃基材層(1)的下方設有防潮層(4)，防潮層(4)的底部設有容納槽(41)，容納槽(41)內設有吸附組件；所述阻燃基材層(1)的一端設有榫頭(13)，榫頭(13)的底部設有下凸塊(14)，所述阻燃基材層(1)的另一端設有榫槽(15)，榫槽(15)的底部與下凸塊(14)對應的下凹槽(16)，下凹槽(16)的底部設有排濕孔(17)，防潮層(4)的頂部設有連通容納槽(41)和排濕孔(17)的連通孔(44)。本技術具有有效隔絕水汽，防水更全面的特點。

技術研發人員：許吉果,王靖波
受保護的技術使用者：浙江大友木業有限公司
技術研發日：20240621
技術公布日：2025/4/28
