本技術涉及板材生產，具體涉及一種石灰巖機制砂板材生產用振動臺。

背景技術：

1、石灰巖簡稱灰巖，是以方解石為主要成分的碳酸鹽巖，在利用石灰巖機制砂來生產預制板材時，需要使用振動臺對預制板材進行振實排出氣泡，現有的振動臺一般是利用振動電機和彈簧來帶動其放置平臺產生振動，雖然結構簡單，且使用便捷，但是在運輸過程中極易因顛簸的影響，而導致其放置平臺產生強烈晃動，不僅不利于運輸，還具有較大的不良運輸風險，因此亟需一種石灰巖機制砂板材生產用振動臺。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供了一種設計合理的石灰巖機制砂板材生產用振動臺，用以解決上述問題。

2、為達到上述目的，本實用新型采用了下列技術方案：它包含底座、一號彈簧、放置架和振動電機，底座上部設有數個一號彈簧，放置架設于一號彈簧上端，放置架下部設有振動電機；

3、它還包含：

4、轉動桿，所述轉動桿為兩個，分別通過軸承轉動穿設在底座內部的左右兩側，底座前后兩側壁的左右兩側均設有限位桿，限位桿固定套設在轉動桿的端部；

5、卡塊，所述卡塊為四個，分別固定設置在放置架前后兩側壁的左右兩側，卡塊卡設在限位桿上開設的卡槽內；

6、轉動軸，所述轉動軸通過軸承轉動插設在底座內，轉動軸上設有限位機構，轉動軸上固定套設有一號齒輪，底座內部左右兩側分別活動設置有一號活動架和二號活動架，一號活動架和二號活動架上均設有與一號齒輪相嚙合的一號齒條；

7、二號齒輪，所述二號齒輪為兩個，分別固定套設在兩個轉動桿上，一號活動架和二號活動架上均設有與二號齒輪相嚙合的二號齒條。

8、優選地，所述限位機構包含：

9、二號彈簧，所述二號彈簧固定設置在轉動軸內，二號彈簧的一端固定設置有控制桿，控制桿的一端穿過轉動軸后固定設置有控制把；

10、限位塊，所述限位塊為兩個，分別固定設置在控制把后側壁的上下兩側，底座的前側壁上開設有與限位塊相配合的限位槽。

11、優選地，所述控制把上通過軸承轉動設置有拉環。

12、優選地，所述底座前后兩側壁的左右兩側均固定設置有限位架，限位桿活動抵觸設置在限位架上。

13、優選地，所述一號活動架和二號活動架上開設的導向滑動槽內活動設置有導向條，導向條固定設置在底座內。

14、與現有技術相比，本實用新型的有益效果是：本實用新型所述的一種石灰巖機制砂板材生產用振動臺，可在運輸或閑置等過程中實現對其自身狀態的限制，避免因運輸過程中的顛簸而引起強烈晃動，提高運輸的安全性。

技術特征：

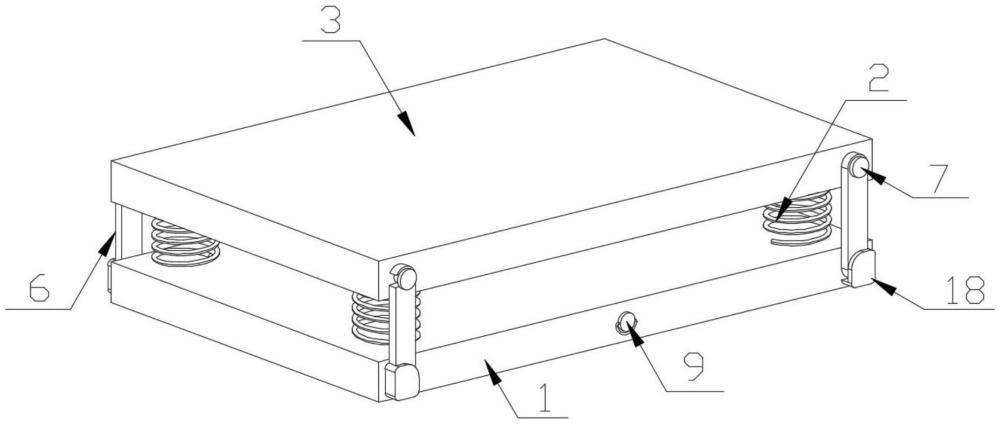

1.一種石灰巖機制砂板材生產用振動臺，它包含底座（1）、一號彈簧（2）、放置架（3）和振動電機（4），底座（1）上部設有數個一號彈簧（2），放置架（3）設于一號彈簧（2）上端，放置架（3）下部設有振動電機（4）；

2.根據權利要求1所述的一種石灰巖機制砂板材生產用振動臺，其特征在于：所述限位機構（9）包含：

3.根據權利要求2所述的一種石灰巖機制砂板材生產用振動臺，其特征在于：所述控制把（9-3）上通過軸承轉動設置有拉環（17）。

4.根據權利要求1所述的一種石灰巖機制砂板材生產用振動臺，其特征在于：所述底座（1）前后兩側壁的左右兩側均固定設置有限位架（18），限位桿（6）活動抵觸設置在限位架（18）上。

5.根據權利要求1所述的一種石灰巖機制砂板材生產用振動臺，其特征在于：所述一號活動架（11）和二號活動架（12）上開設的導向滑動槽（19）內活動設置有導向條（20），導向條（20）固定設置在底座（1）內。

技術總結
一種石灰巖機制砂板材生產用振動臺，本技術涉及板材生產技術領域，轉動桿分別通過軸承轉動穿設在底座內部的左右兩側，底座前后兩側壁的左右兩側均設有限位桿，卡塊卡設在限位桿上開設的卡槽內，轉動軸通過軸承轉動插設在底座內，轉動軸上固定套設有一號齒輪，底座內部左右兩側分別活動設置有一號活動架和二號活動架，一號活動架和二號活動架上均設有與一號齒輪相嚙合的一號齒條，一號活動架和二號活動架上均設有與二號齒輪相嚙合的二號齒條，可在運輸或閑置等過程中實現對其自身狀態的限制，避免因運輸過程中的顛簸而引起強烈晃動，提高運輸的安全性。

技術研發人員：胡明,楊琳,黃古揚,何俊運,韋昌勢
受保護的技術使用者：廣西壯族自治區建筑科學研究設計院
技術研發日：20240621
技術公布日：2025/4/28
